05_面部阴影SDF重构

SDF面部阴影

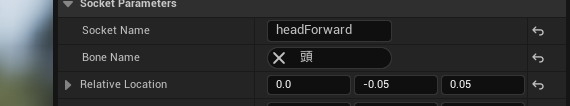

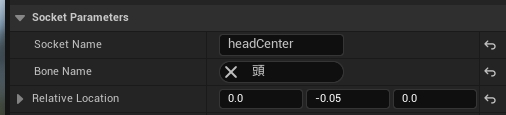

创建插槽获取位置

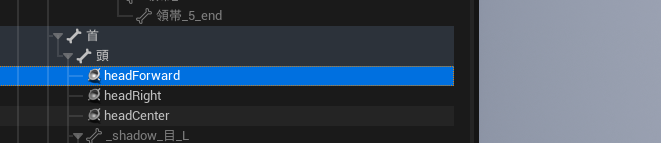

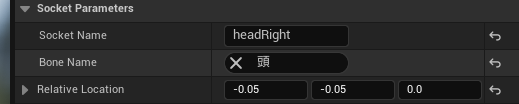

找到骨骼的头部创建三个插槽 使用局部坐标，调整位置

蓝图获取插槽位置传参给材质

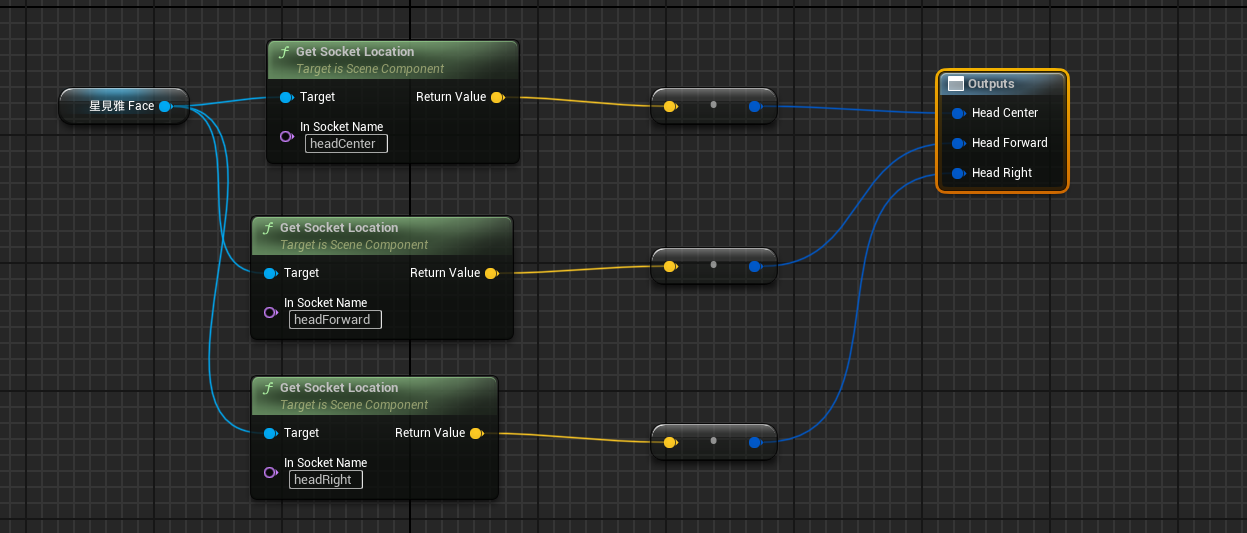

创建宏

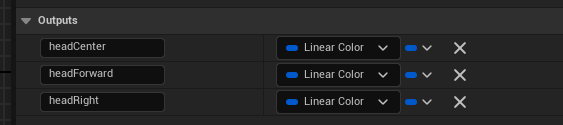

找到角色蓝图创建新的宏 获取插槽的位置传出，因为材质中是用线性颜色接收Vector信息所以输出需要转换为linearColor

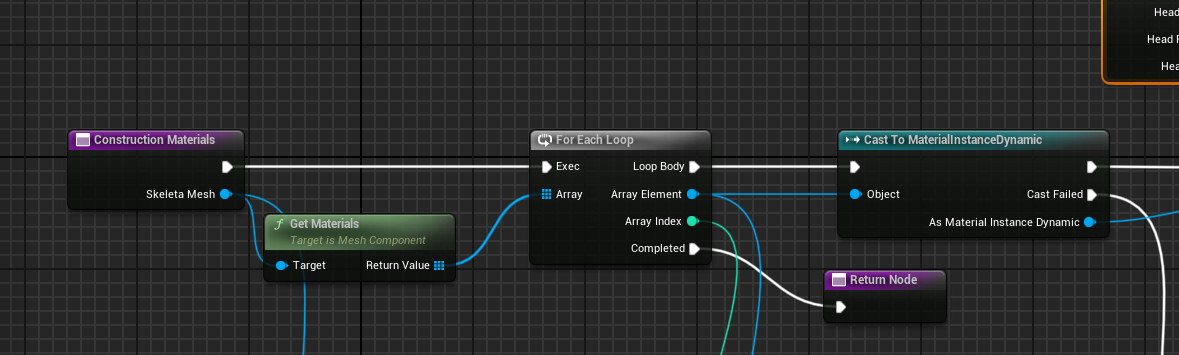

构造动态材质

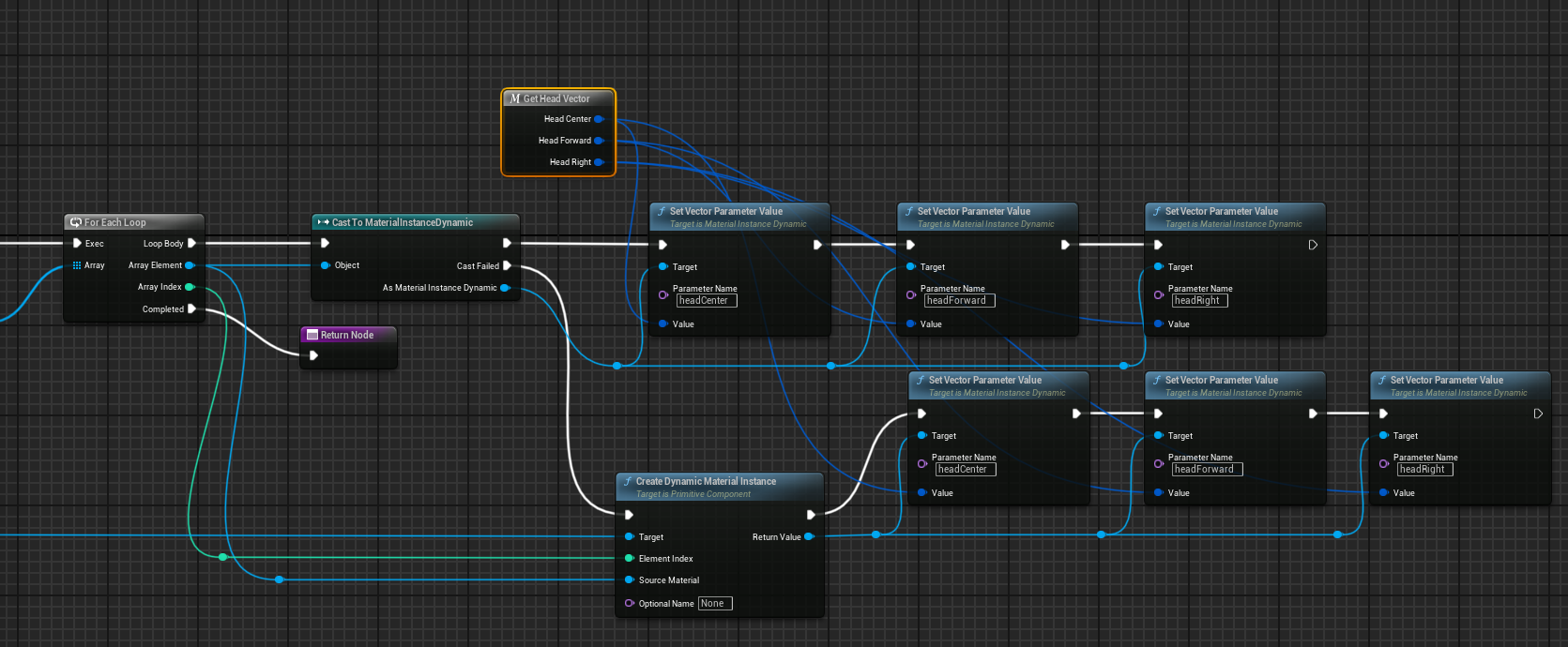

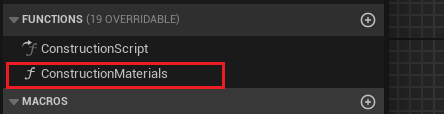

创建函数 添加输入网格体组件Skeletal MesheComponent 获取网格体组件所有的材质进行遍历，对材质进行类型判断是否为动态材质，如果是就直接传参，反之先创建动态材质再传参 调用之前创建的宏进行传值

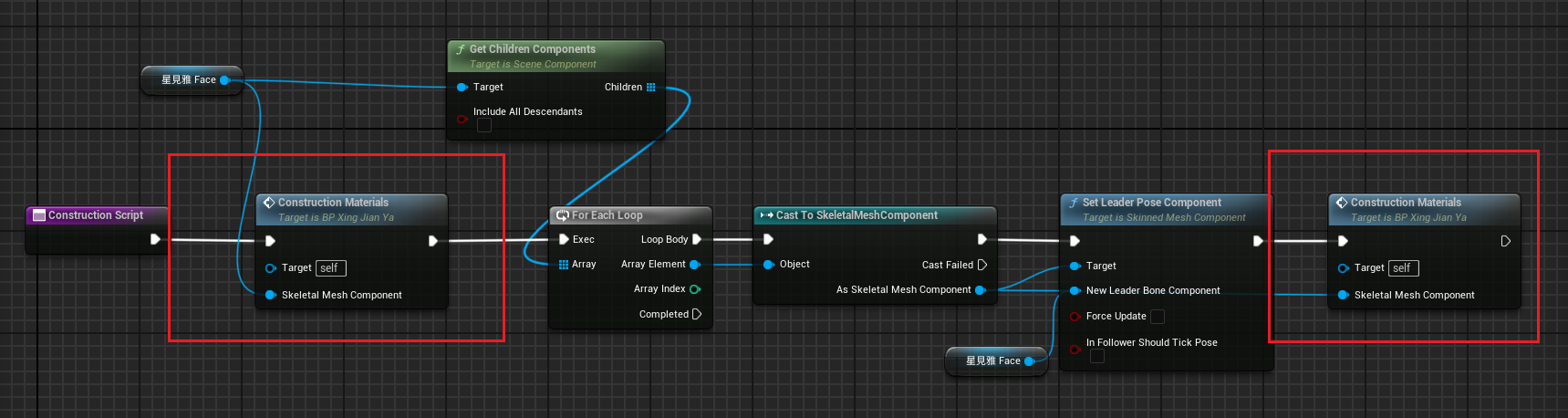

构造函数中调用

根网格和子网格都进行调用创建动态材质，但构造函数只在物体生成时调用，不能实时更新，所以需要再创建一个更新材质函数

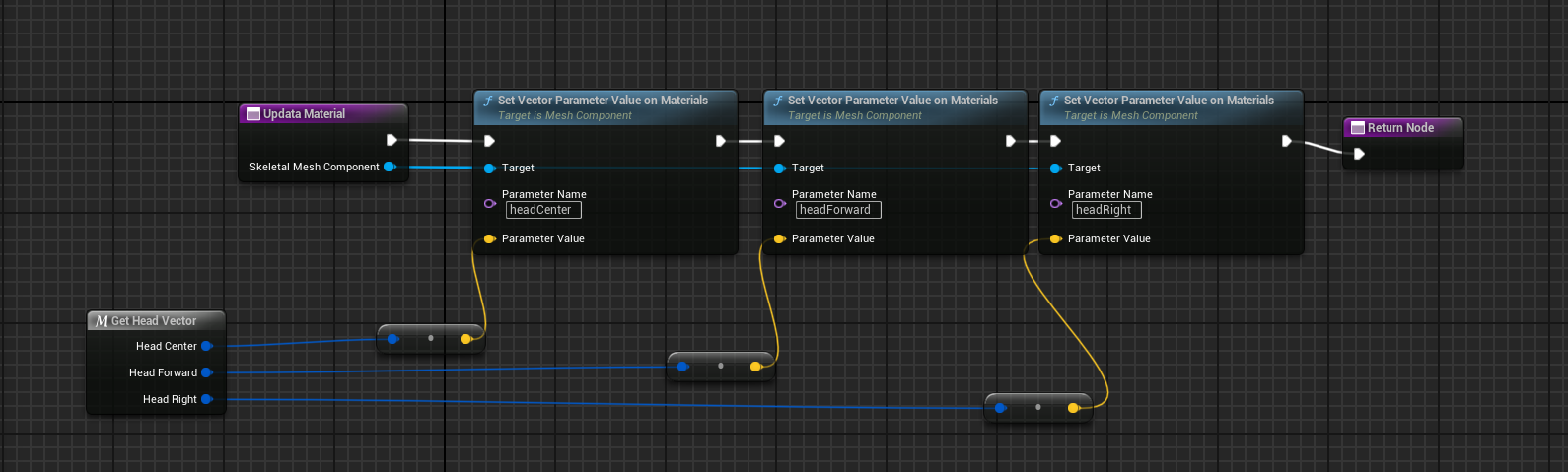

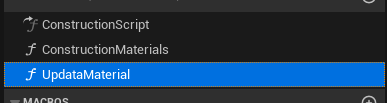

创建材质更新函数

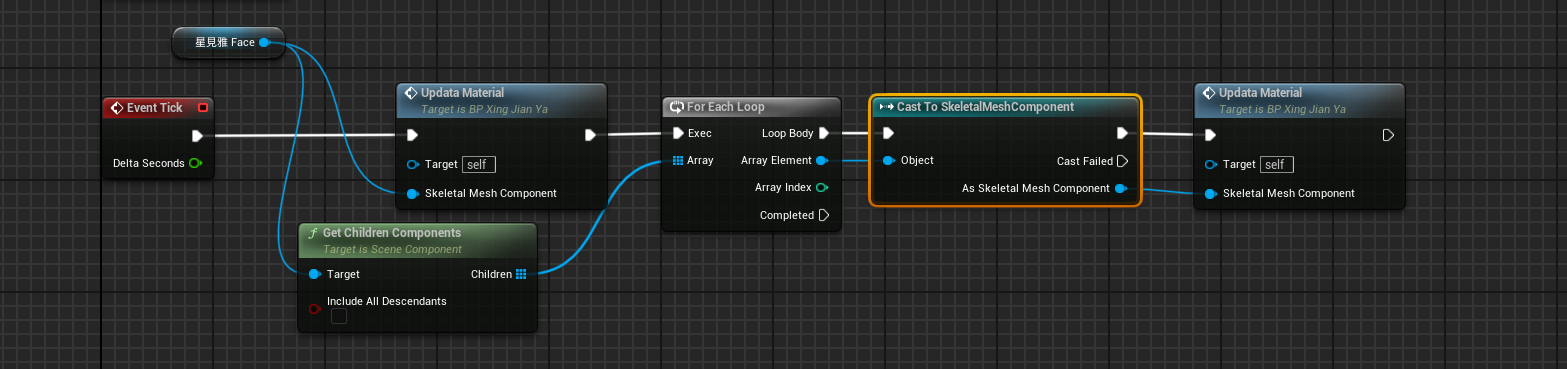

直接对所有材质进行传值 最后在事件图表进行Tick调用

材质节点添加

新增对应参数进行接收蓝图传值

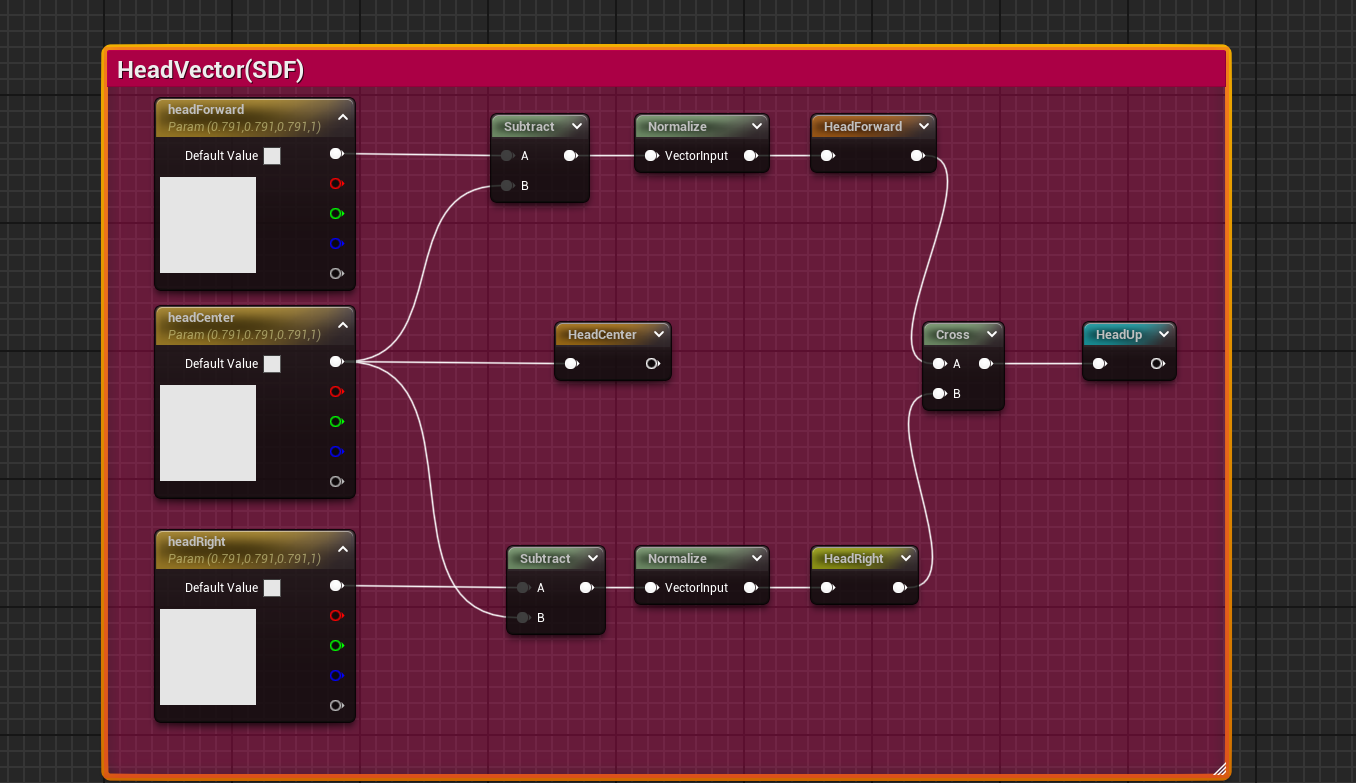

计算各方向向量并归一化

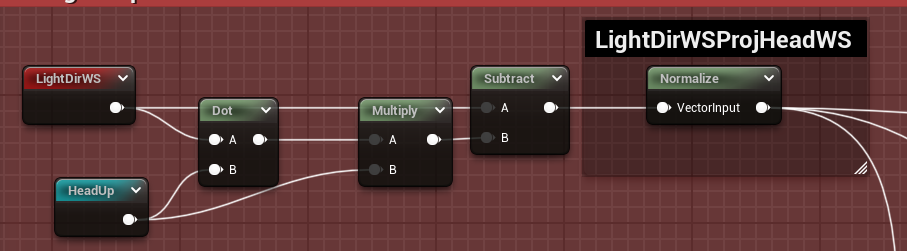

将灯光向量投影到Face面

光向量点乘HeadUp得到lightDir在HeadUP上的投影长度，投影长度乘上HeadUp就得到在lightDir在HeadUP上的投影向量，lightdir减去lightDirProj就获得了从面部到光方向的向量

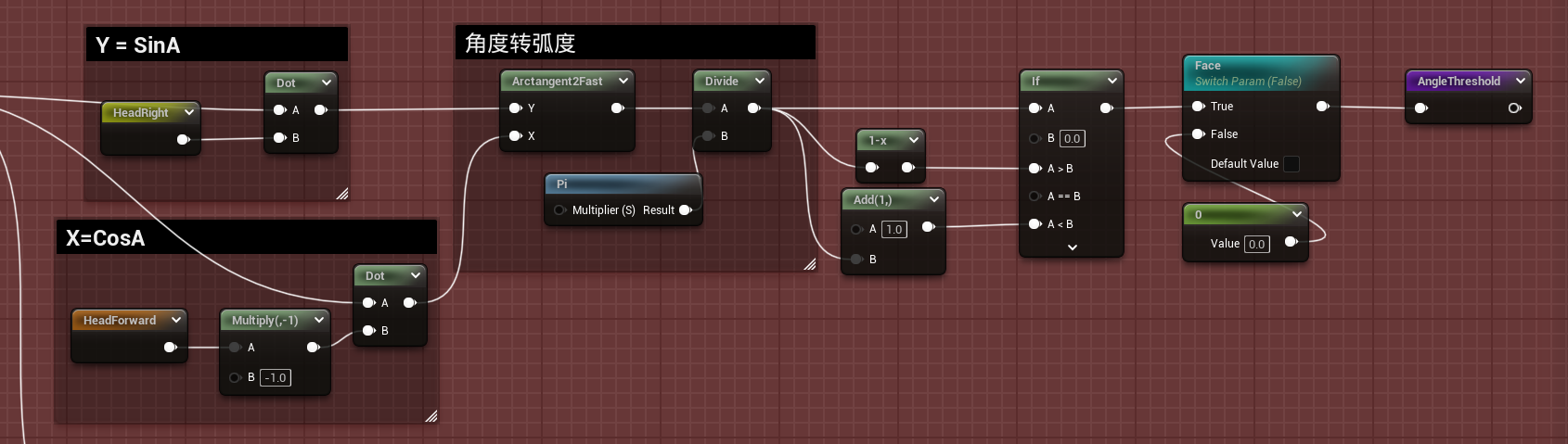

计算光向量和面部的角度

将光向量投影到HeadRight方向和-HeadForward方向对应就是水平2维坐标系的X,Y，为了获取光的方向与-HeadForward之间的夹角,通过反正切求出角度再转为弧度值，注意这里不是常规的反正切而是actan2函数，对应上图的话就是左右分两半，从-Forward方向为起点也就是0，向下为末端π，左半为正右半为负。所以函数的输出范围就是-π到π，那么转为弧度就-1到1。如果大于0就1-去这个值，小于零就加1，这样就得到当光线在正面时为0，在背面为1，得到AngelThreshold

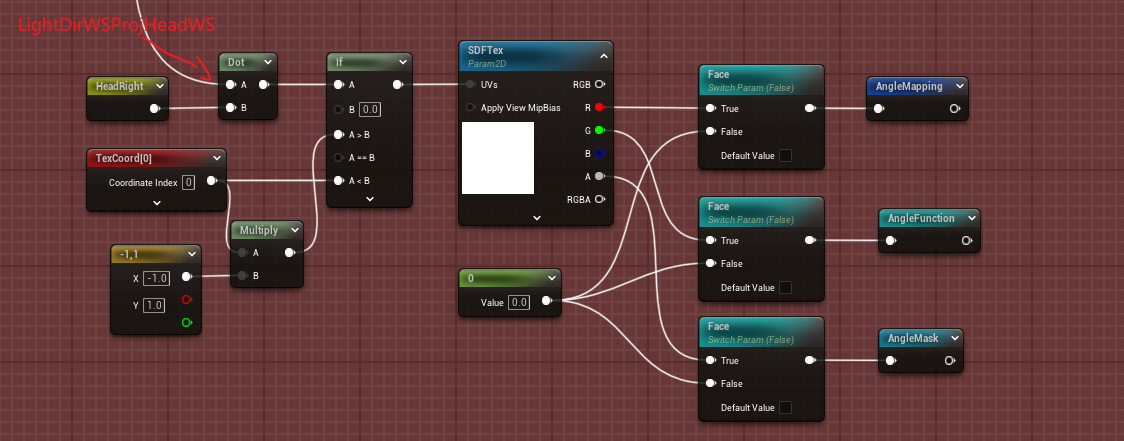

采样SDF图

因为SDF图默认是左面受光，所以需要使用HeadRight与LightDirWSHeadWS点乘的正负判断光照在左还是在右，>0表示在右侧需要将UV的水平方向翻转进行采样，<0在左则不需要

计算AngleAttenuation

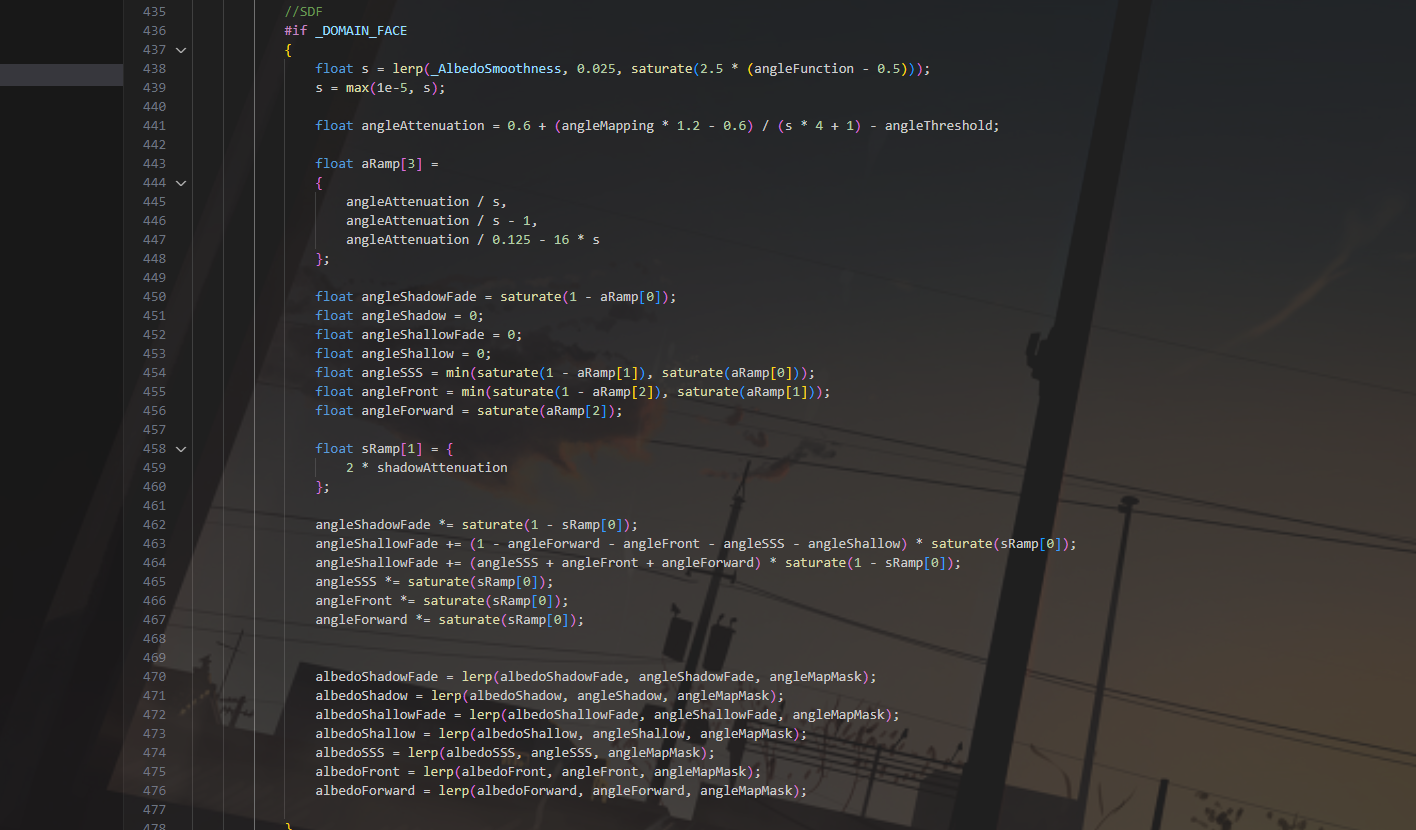

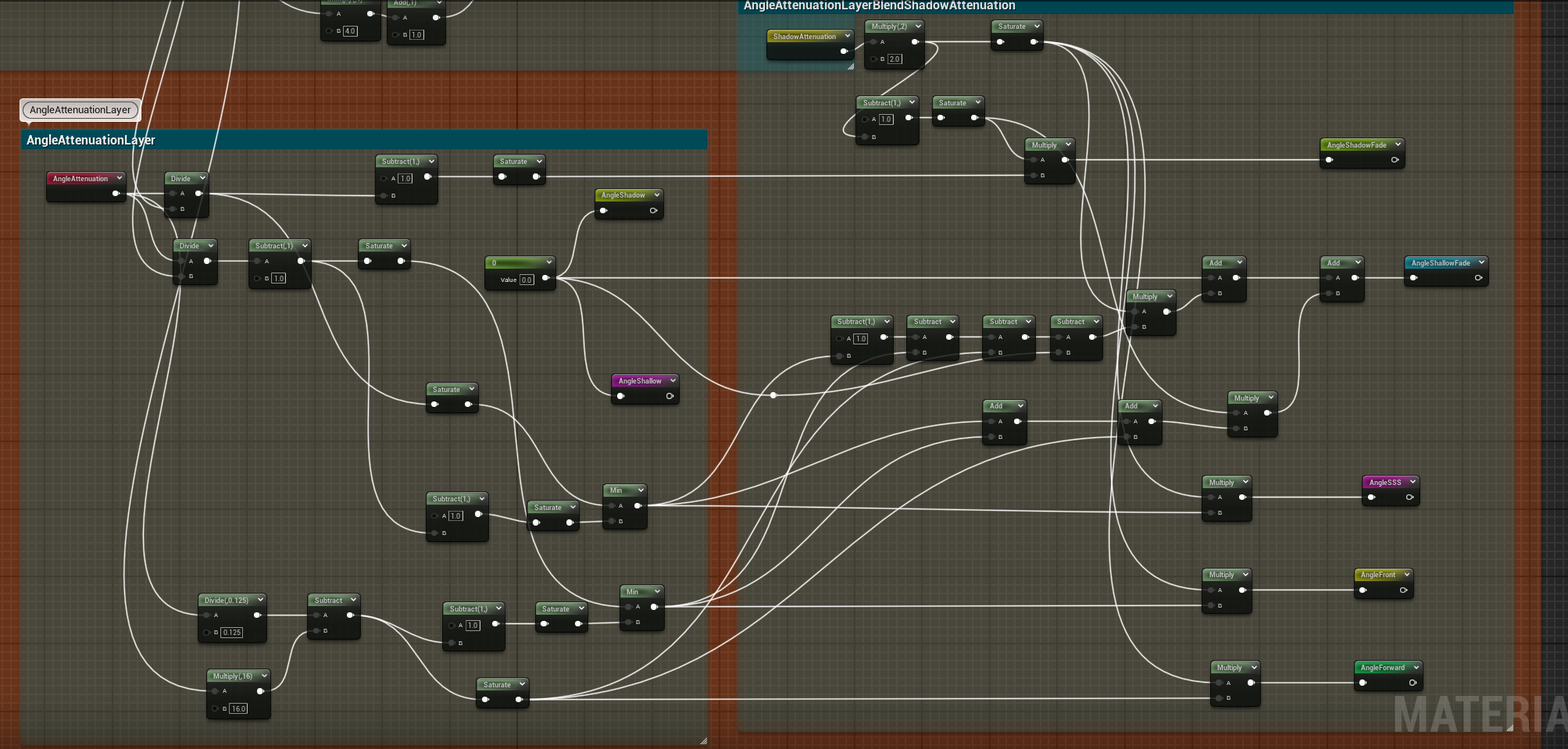

对应混合代码

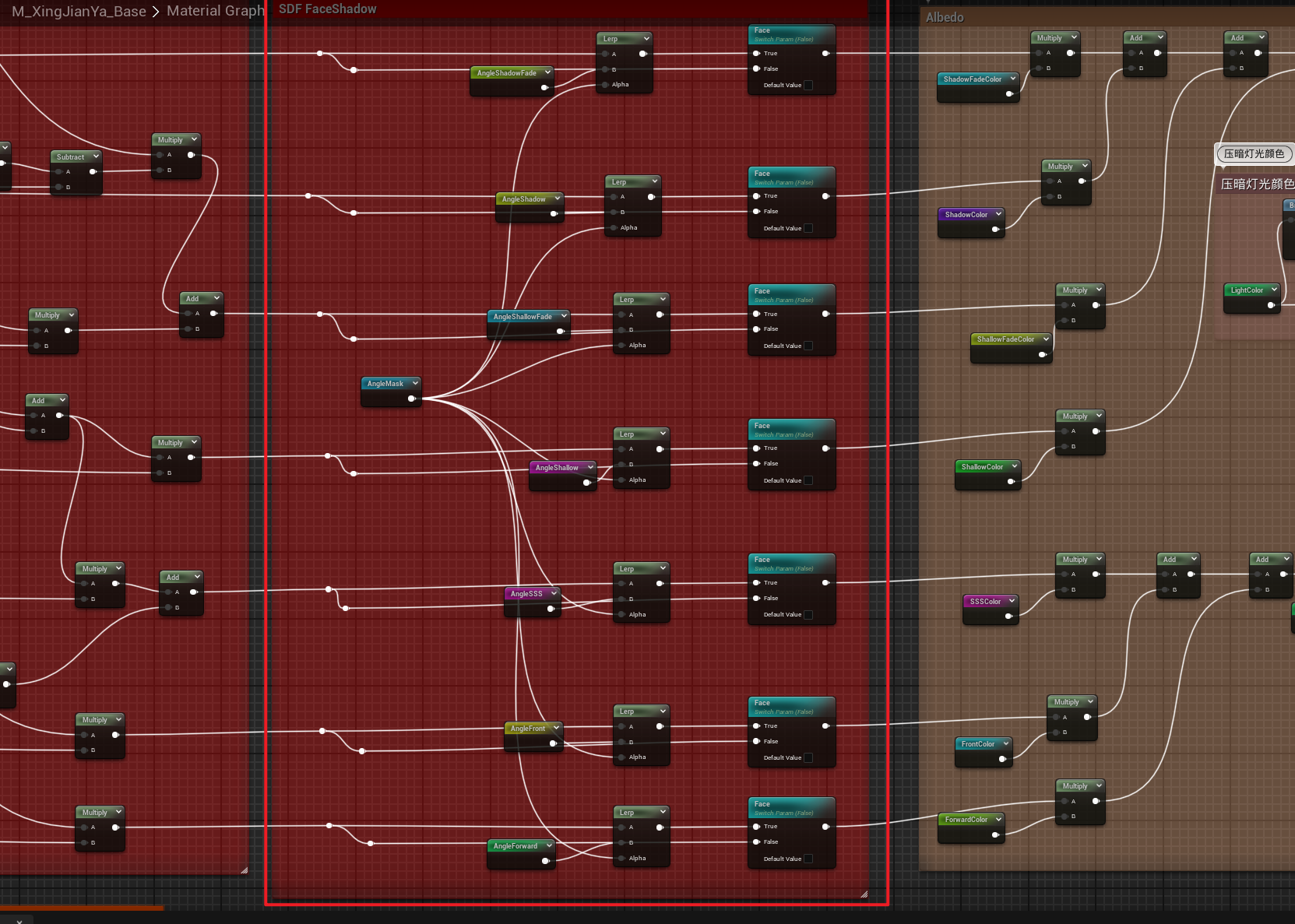

将AngleAttenuation分层然后与ShadowAttenuation混合

最后与BaseAttenuation混合

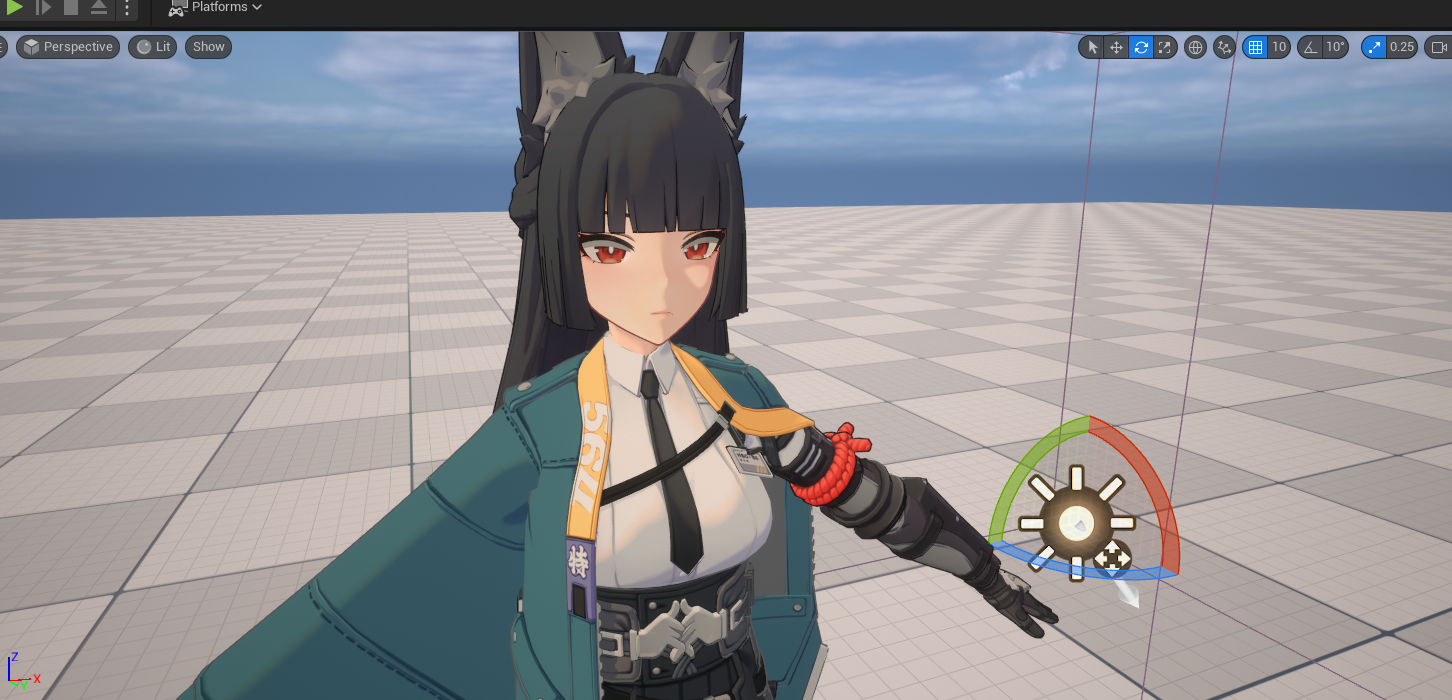

当前效果

---
