06_面部阴影SDF重构

SDF面部阴影

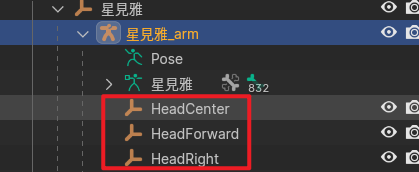

创建定位点

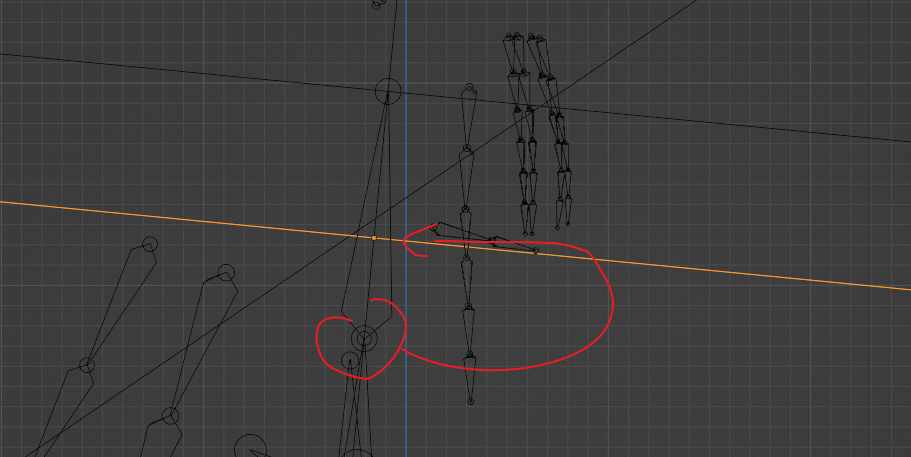

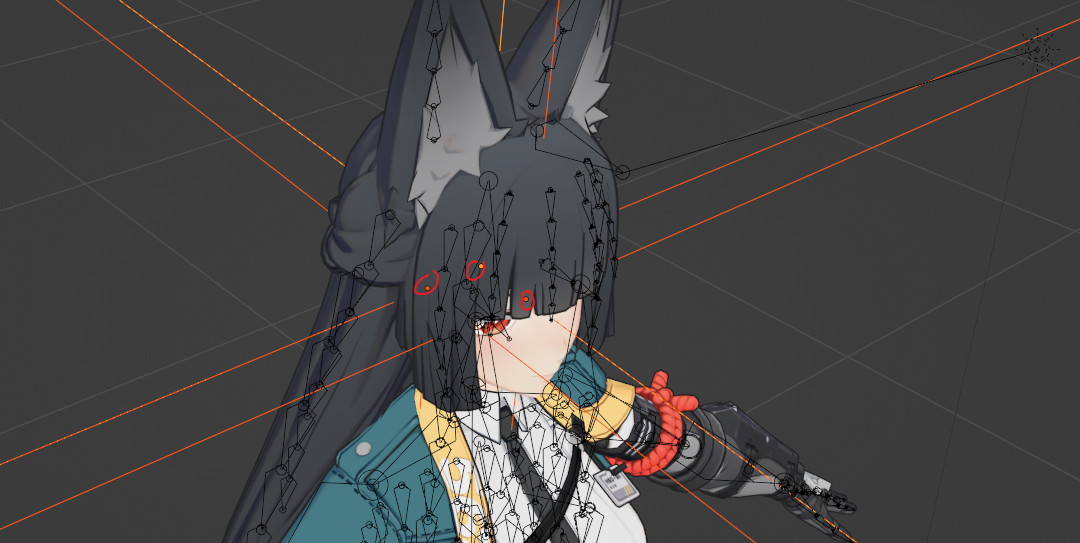

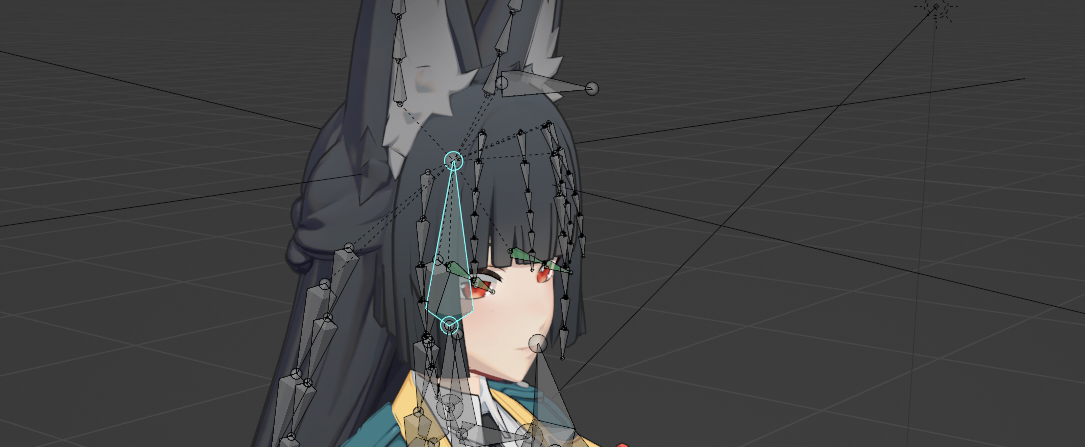

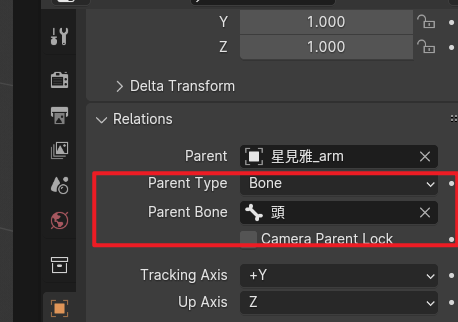

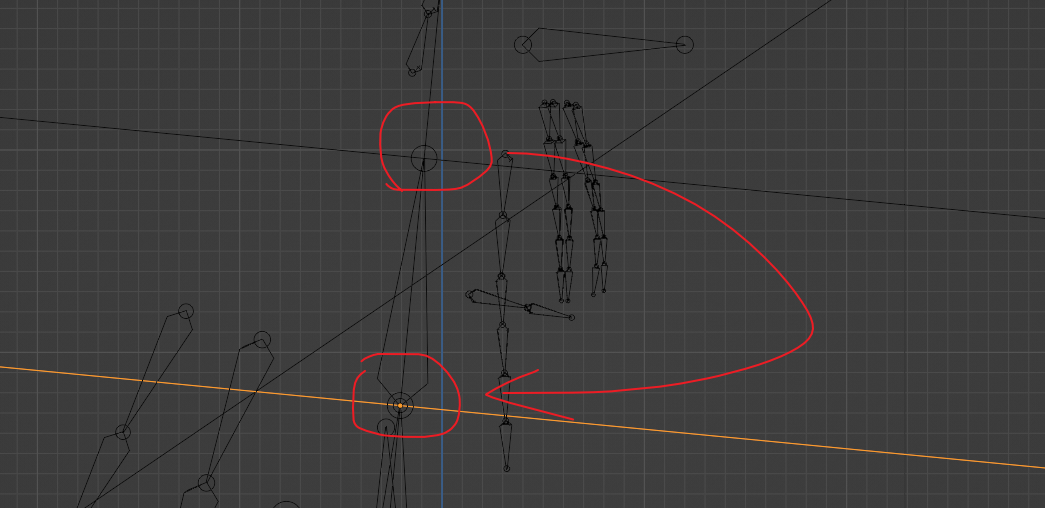

绑定到骨骼 找到头部的骨骼名称进行指定 对每个定位点指定父级骨骼 调整位置，定位点移到骨骼根部，记得开启吸附 HeadCenter延法线进行移动0.05到骨骼中心 HeadRight除了向上移动0.05，还需要向人物面部的右侧移动0.05 HeadForward除了向上移动0.05，还需要向人物面部的前方移动0.05 位置如下

创建贴图组

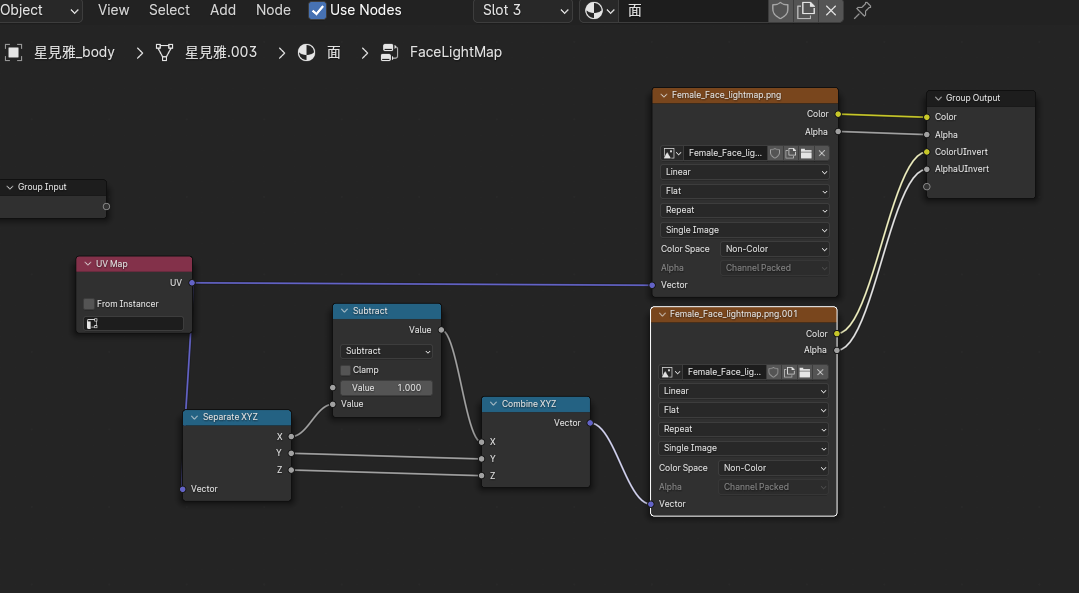

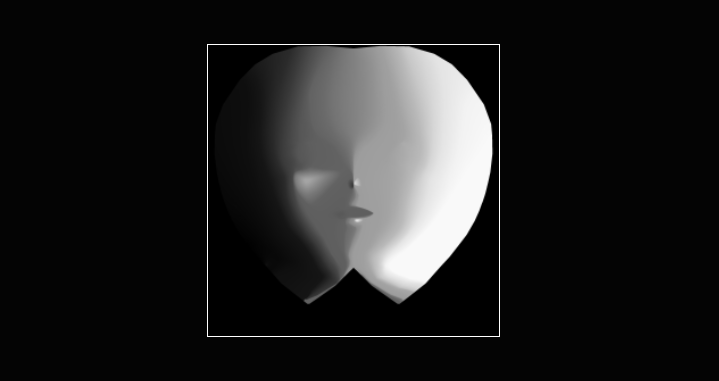

对于面部的SDF图读取，因为要根据灯光信息来决定采样UV的U方向，所以这里直接输出两个，一个的正常一个U反向

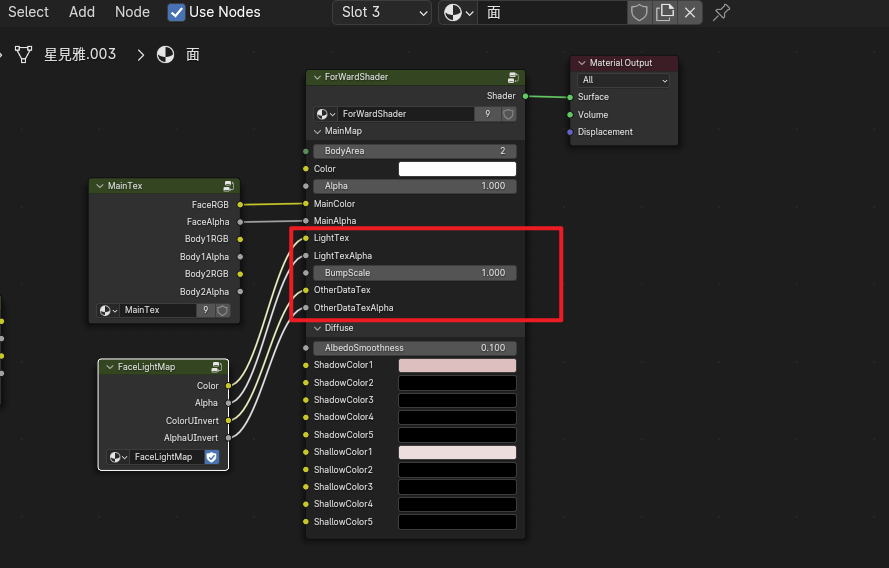

面部材质读取特殊处理

因为面部是特殊的LightMap而且没有材质ID,所以LightMap的位置是空的，刚好这里可以利用起来，直接用空出的槽位读取

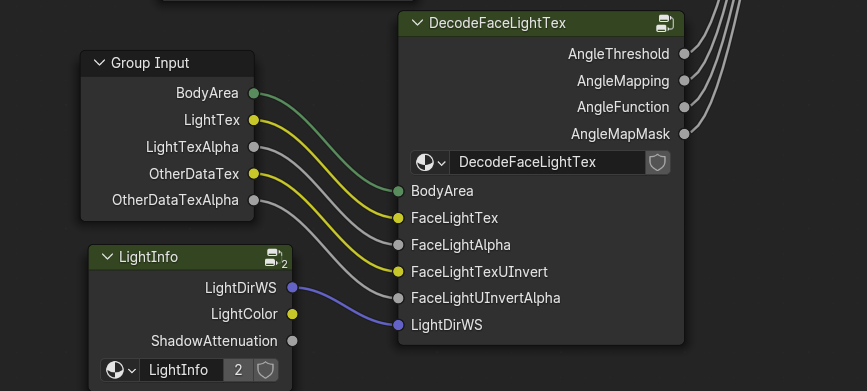

创建解析Light的组

因为只有面部使用所以需要区域判断，还有灯光向量也需要输入

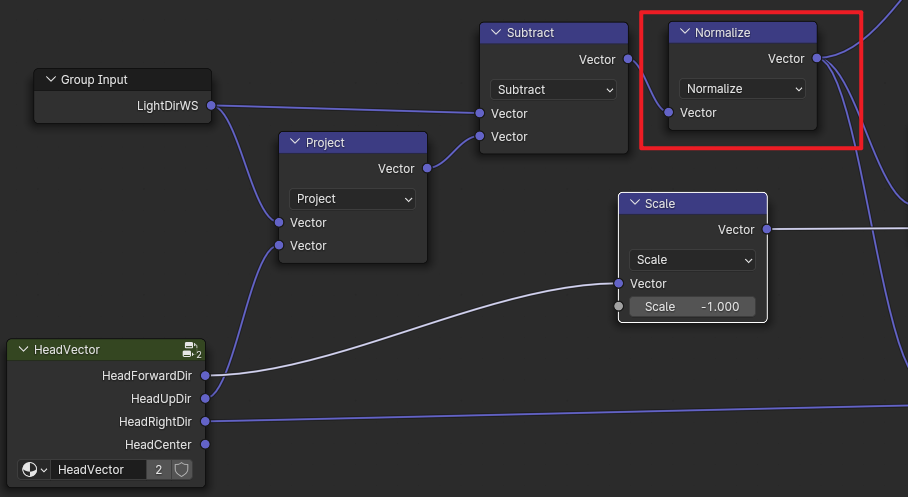

计算灯光在面部的投影

这里解释一下project节点就相当于AB向量点乘得到的B在A上的投影距离再乘上A,在用光向量减去这个投影向量就可以得到面到光源的一个向量

计算光向量与面部的夹角

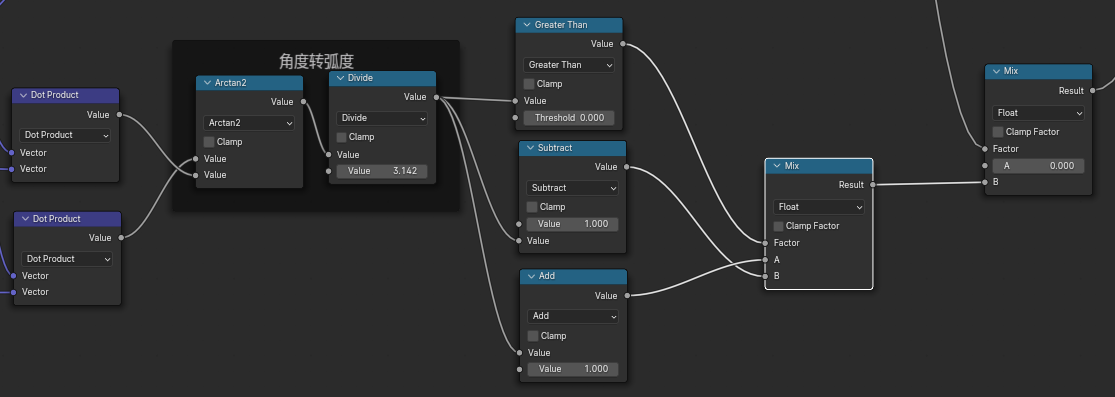

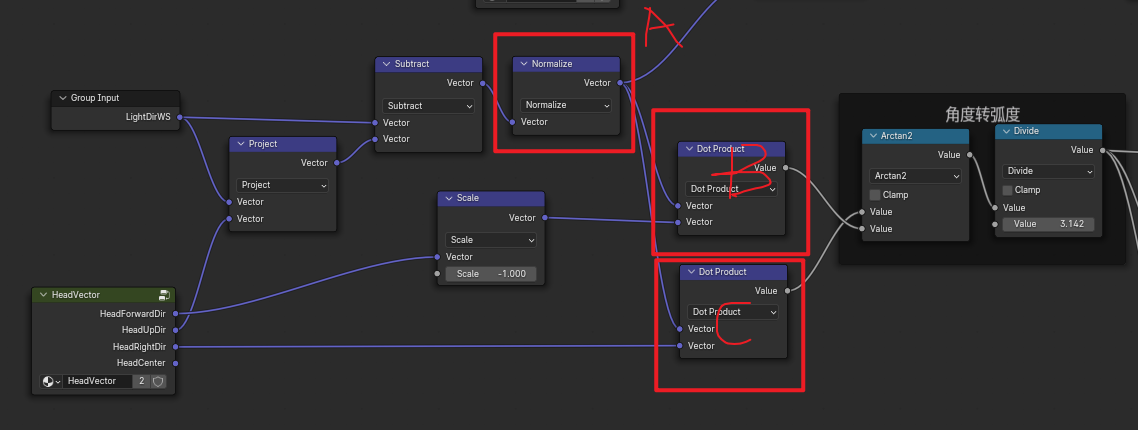

A为面部到光源的向量，B和C为A在面部的前方向的负向量和右向量上面的投影长度，这里可以想象BC构成一个水平的坐标系，A是照射上面是斜着的，根据三角函数可以求出Tangent正切，在通过反正切函数得到角度注意这里不是常规的反正切而是actan2函数，对应上图的话就是左右分两半，从-Forward方向为起点也就是0，向下为末端π，左半为正右半为负。所以函数的输出范围就是-π到π，那么转为弧度就-1到1。如果大于0就1-去这个值，小于零就加1，这样就得到当光线在正面时为0，在背面为1

根据光源方向翻转UV方向

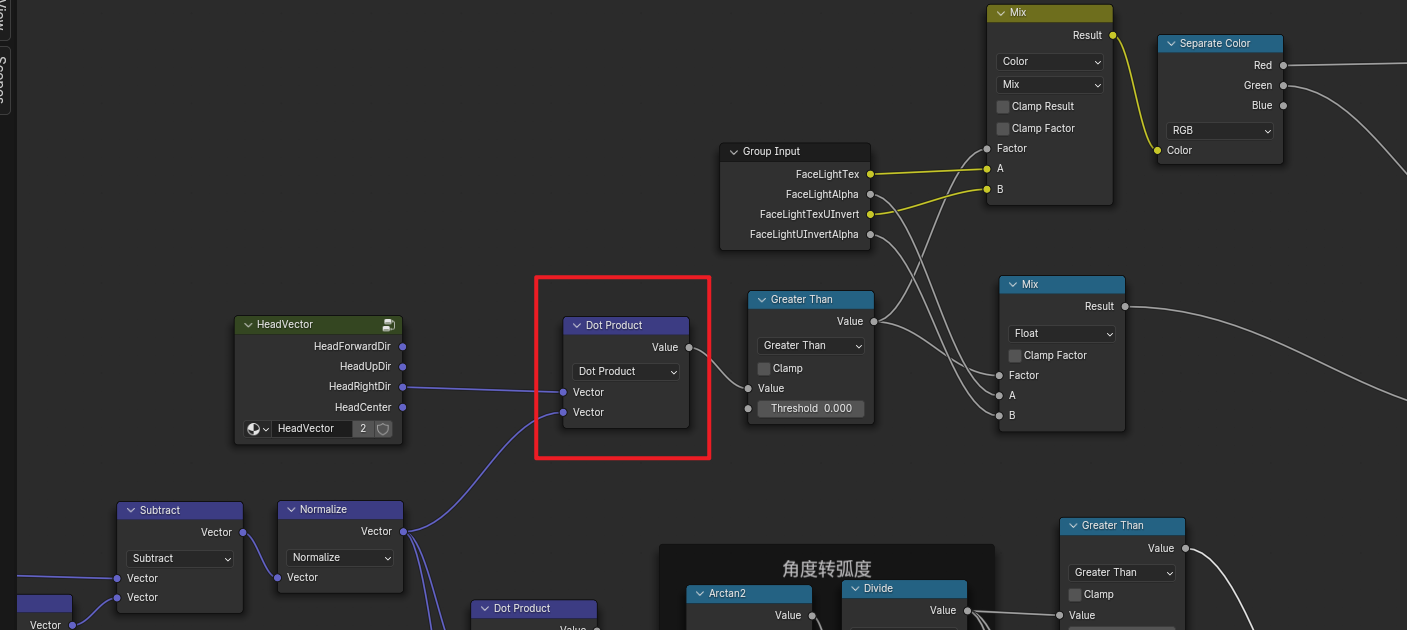

光源投影向量与右向量点乘，大于0就表示在右侧需要翻转UV的U反向采样，反之则不需要。因为贴图是默认是光线在左

根据区域来控制是否使用

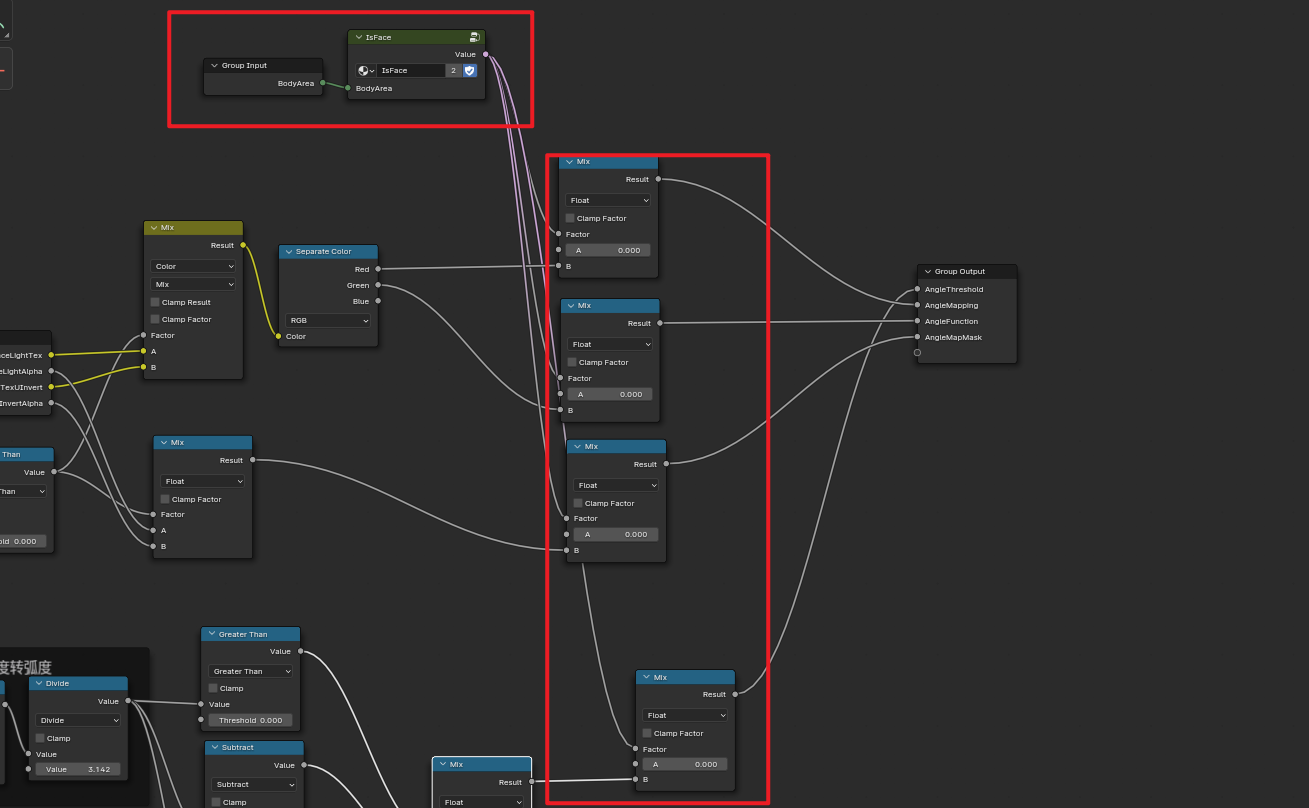

分通道输出，仅在材质域为面部的时候输出，反之输出0即可 到这里解析贴图数据节点完成

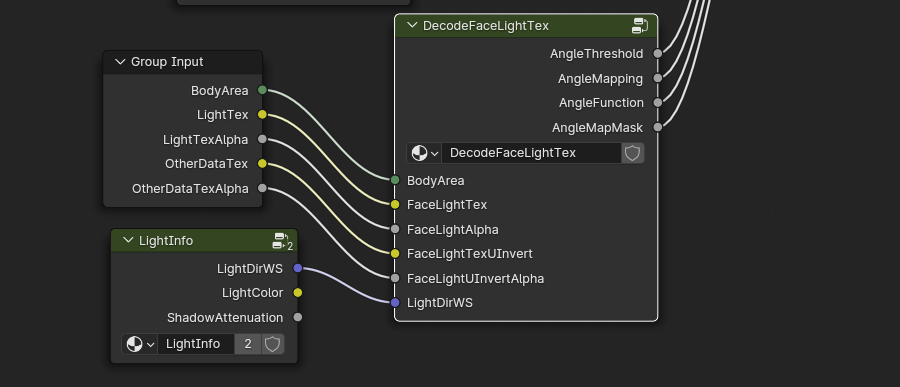

混合之前的着色层级

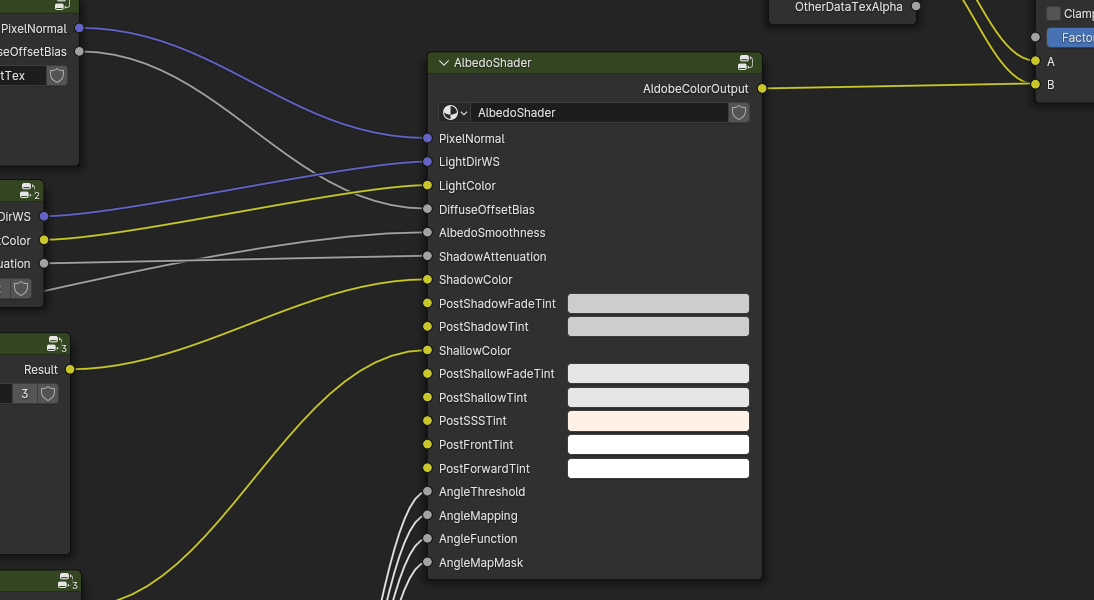

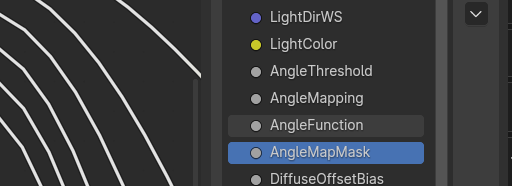

找到AlbedoShader添加输入

SDF分层

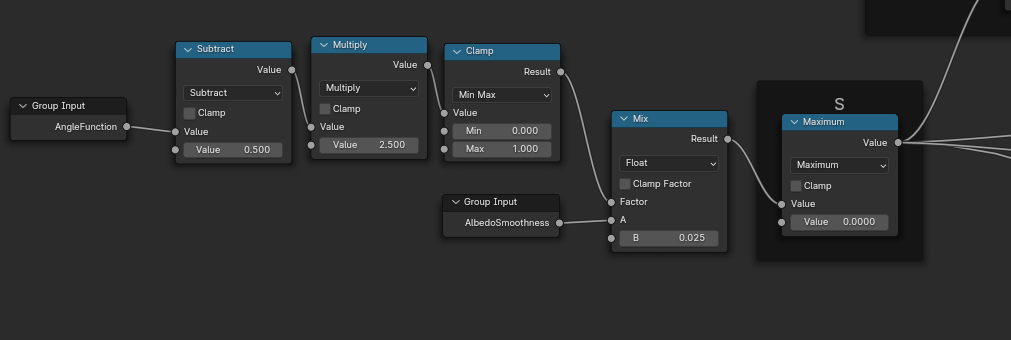

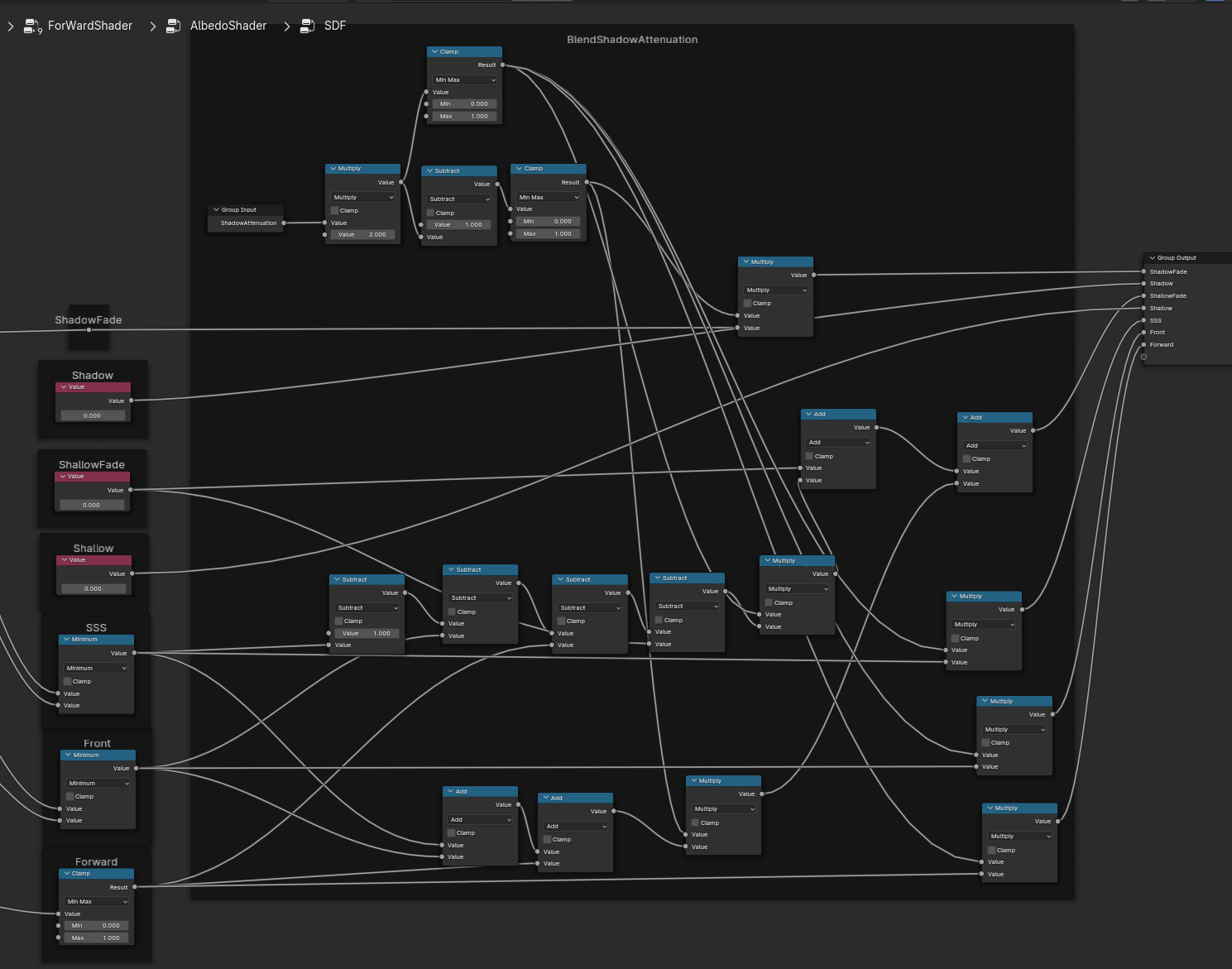

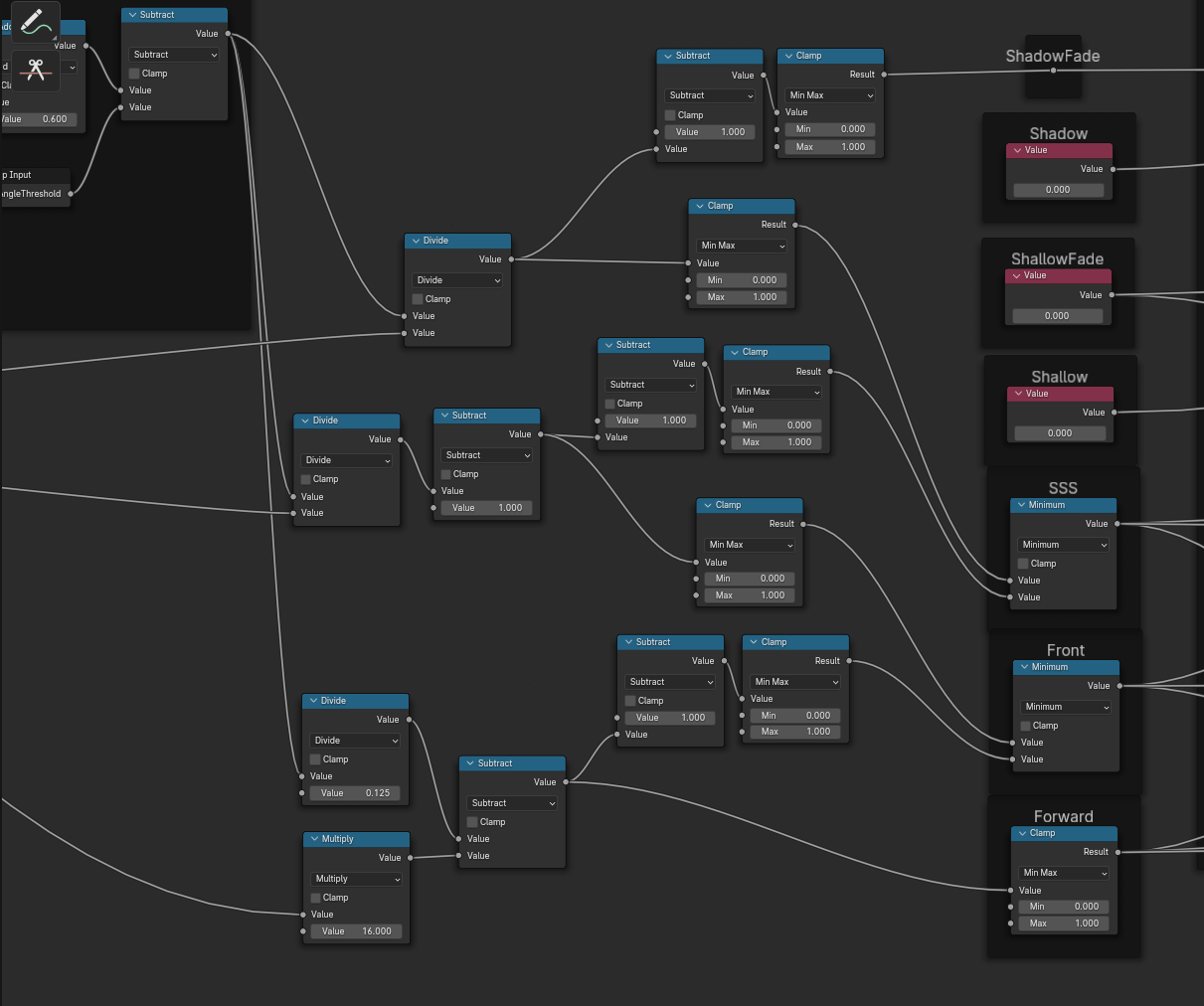

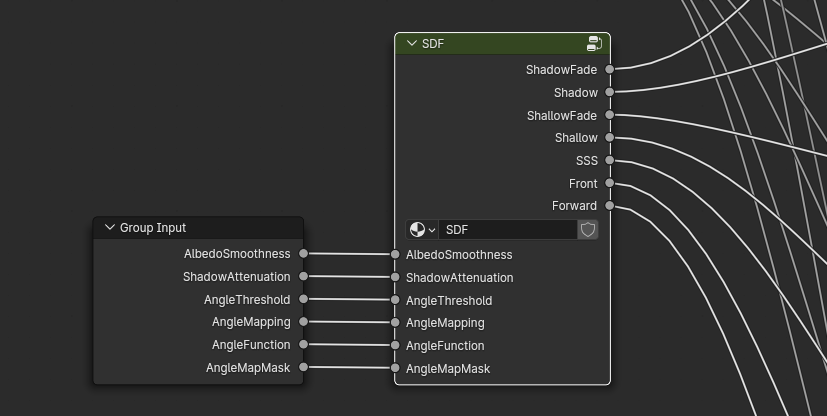

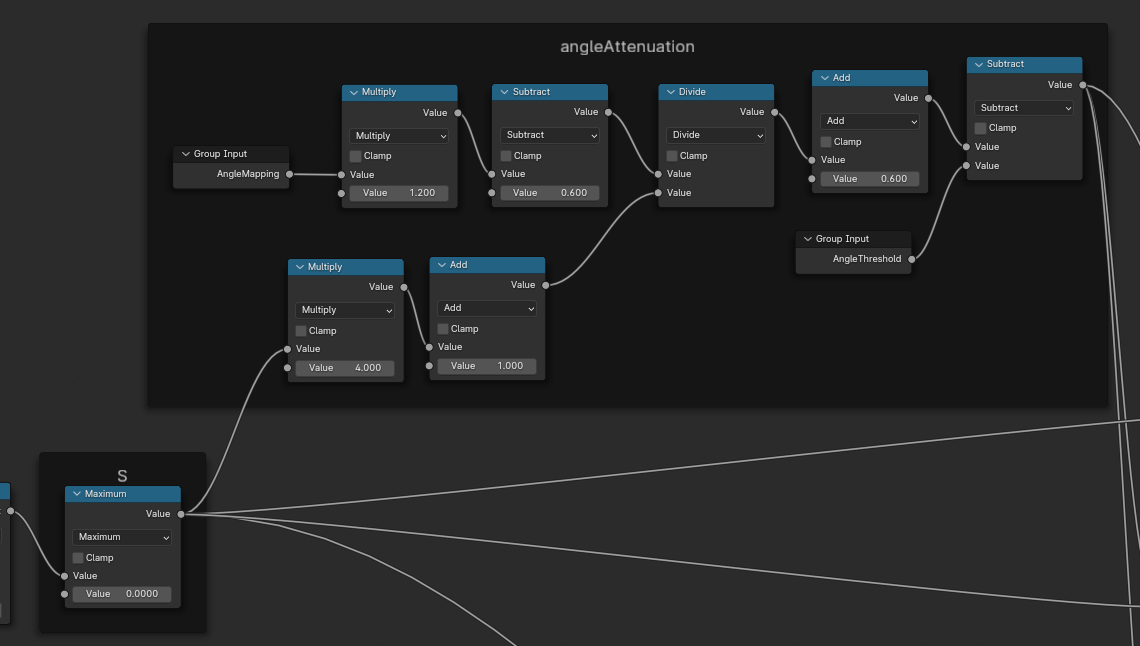

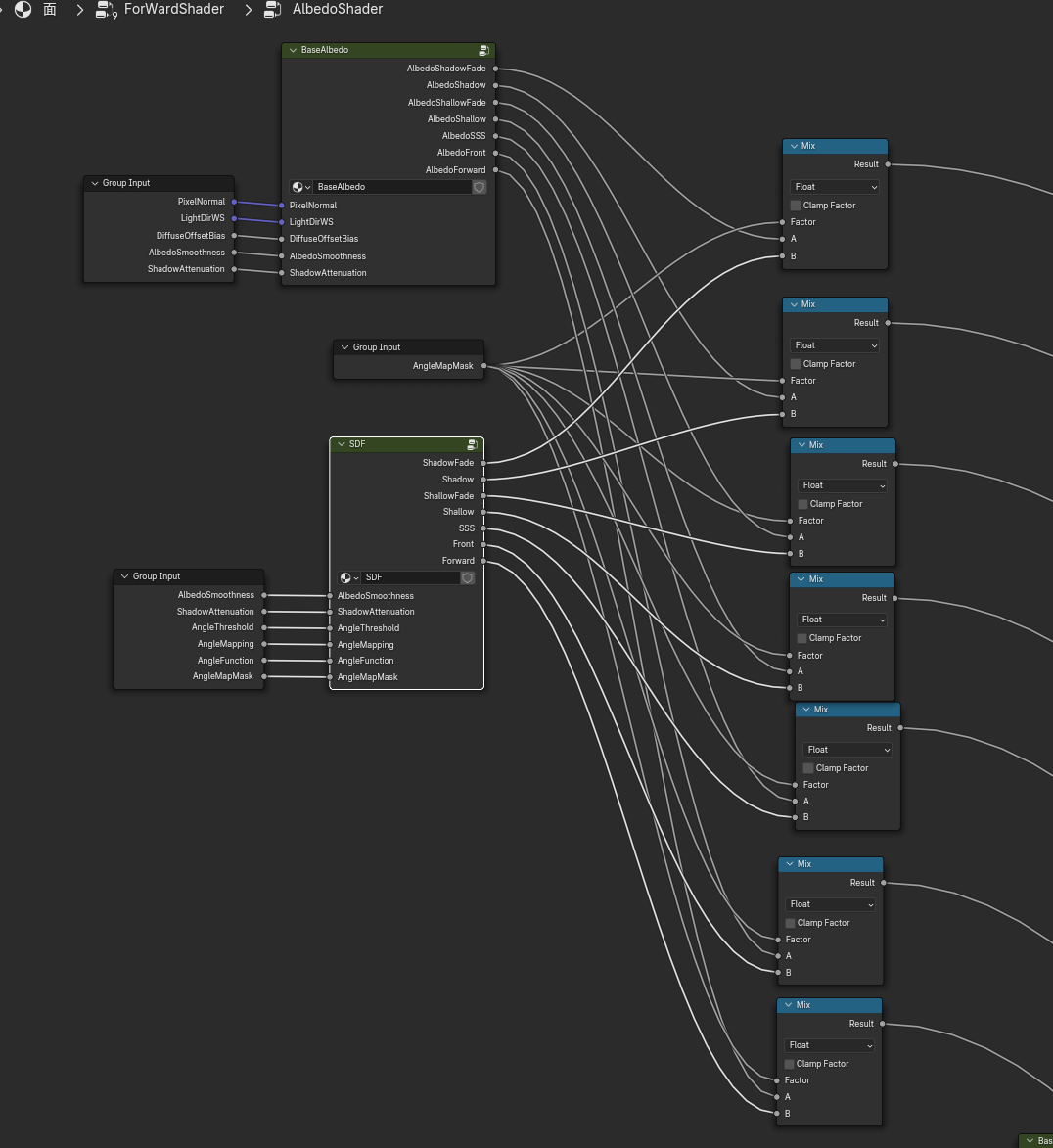

看节点费劲可以看这个代码去连 在AlbedoShader内部创建新组进行数据处理 内部处理节点 计算angleAttenuation,这里计算方式应该是设计好的，具体怎么设计的不清楚，现在就已经成功得到SDF了，但还需要对投影进行混合 分层 混合输出，这里算法太复杂，我也不清楚为什么这样计算 最后在将输出和BaseAttenuation进行混合，使用AngelMask作为混合因子
