URP - RendererFeature ：Bloom
Bloom原理
Bloom也叫辉光，简单来说原理就是提取图中的亮度信息再与原图叠加，但是这样会很硬所以提取的亮度信息就需要进行模糊后混合，根据算法不同形状和效果都有所差异
模糊的几种算法
| 算法 | 质量 | 性能 | 适用场景 |
|---|---|---|---|
| 高斯 | 最好 | 一般 | PC/主机 |
| Dual Kawase | 好 | 好 | 移动端主流 |
| Kawase | 好 | 好 | 移动端 |
| Box | 差 | 最好 | 不推荐正式使用 |

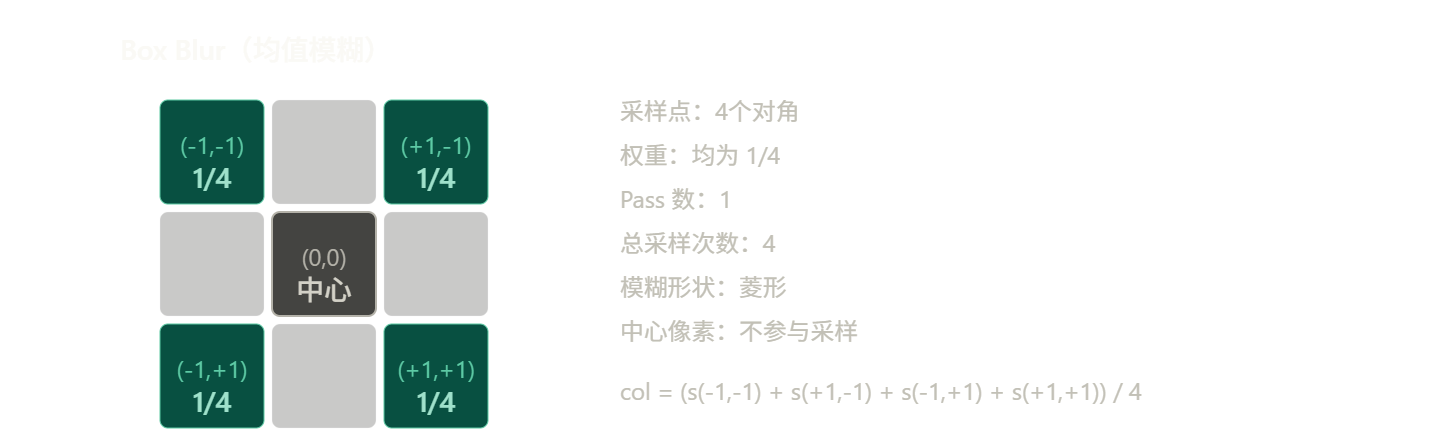

Box Blur 均值模糊
高斯模糊

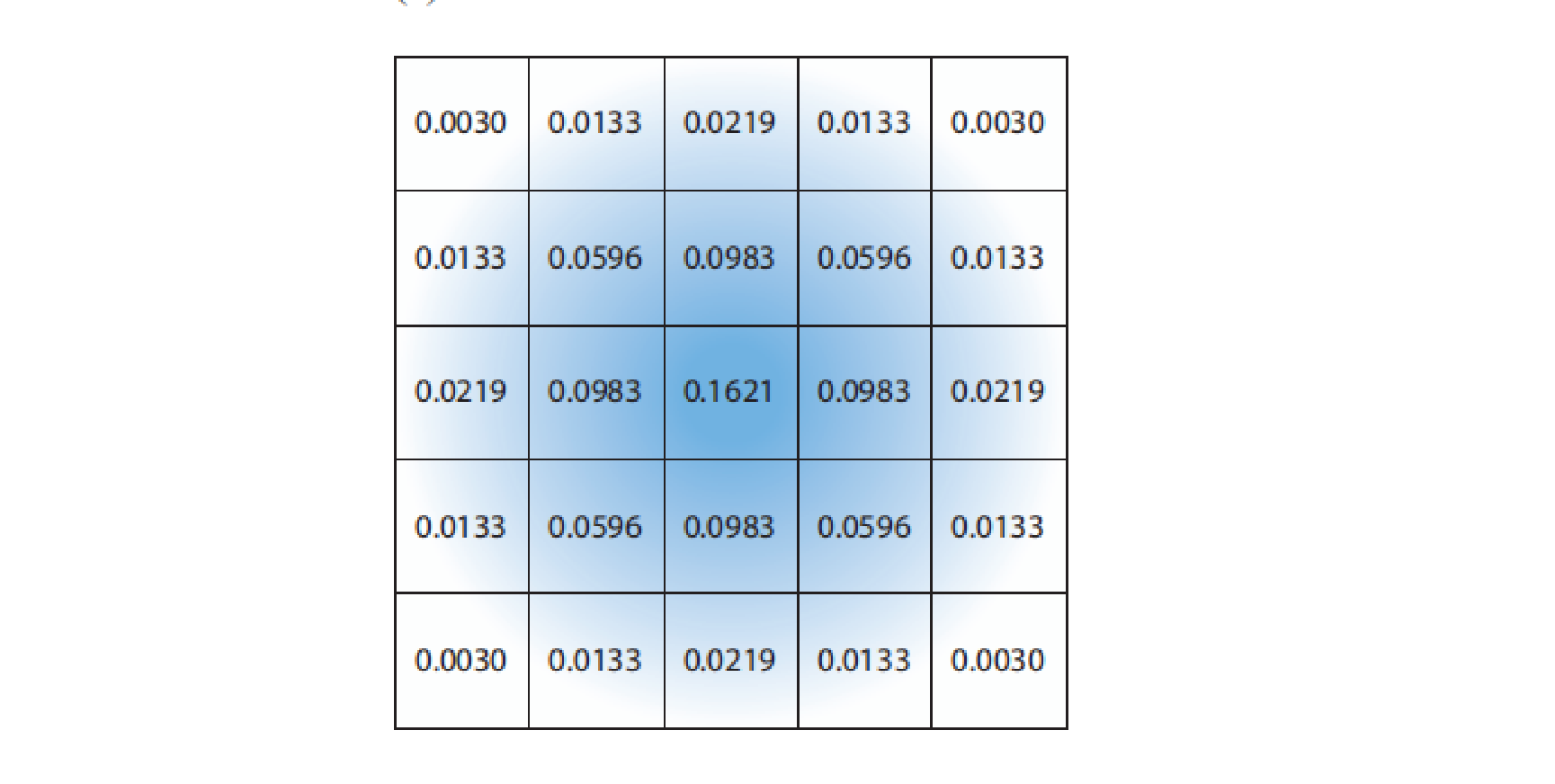

标准的高斯模糊
高斯模糊这里是采样25个点，这样性能开销比较大，所以有了分解优化，图片来自RTR4第12章

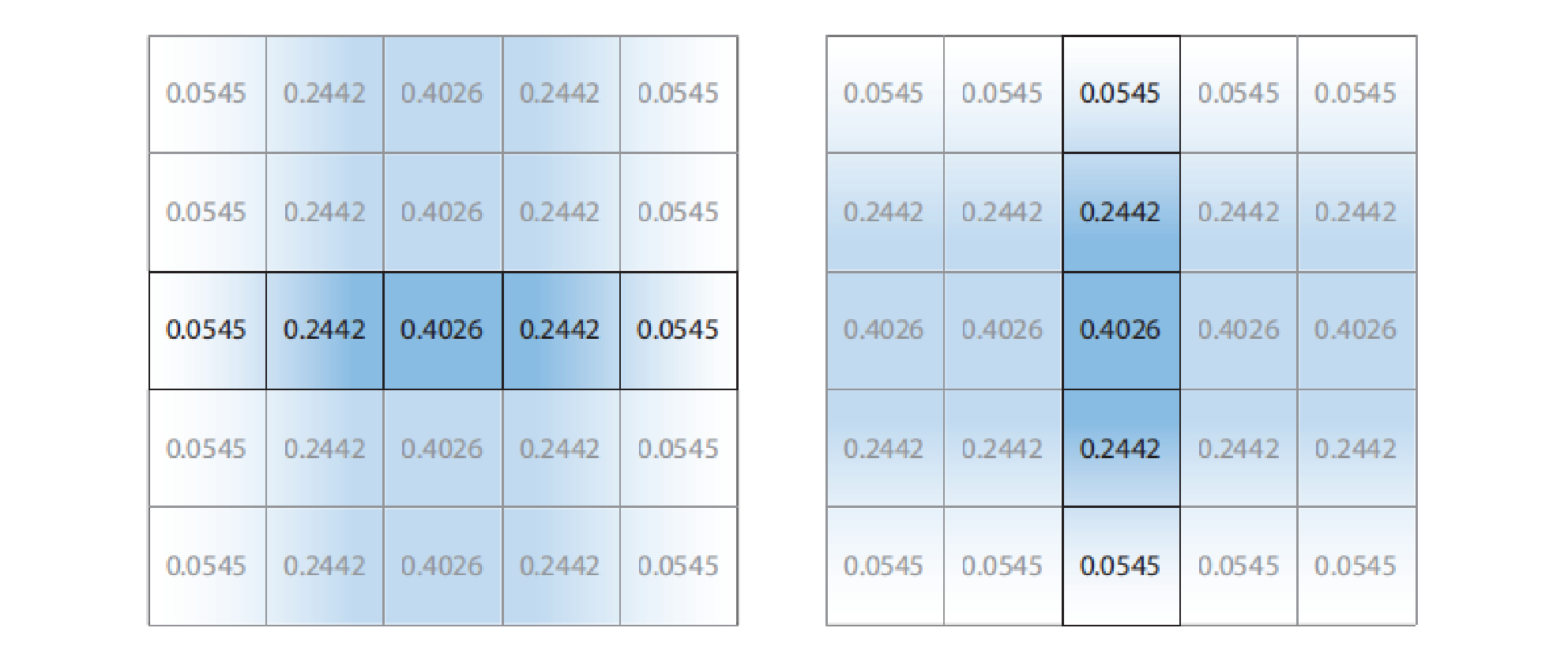

水平和垂直分解后，采样次数从n^2变成了2n

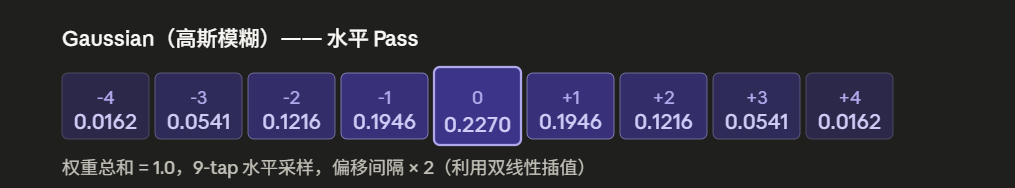

优化版

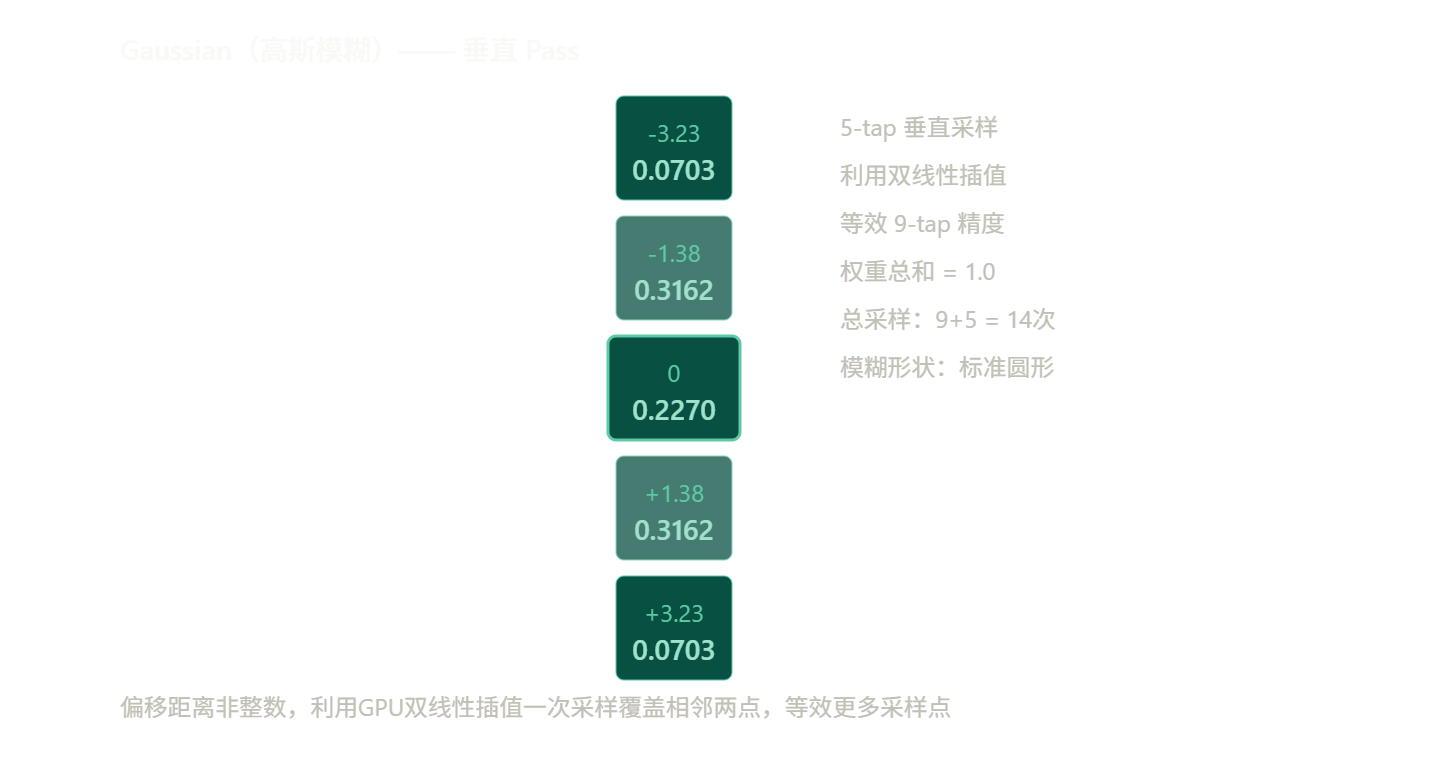

这里的9x5效果对应标准的9x9的高斯核 水平
垂直

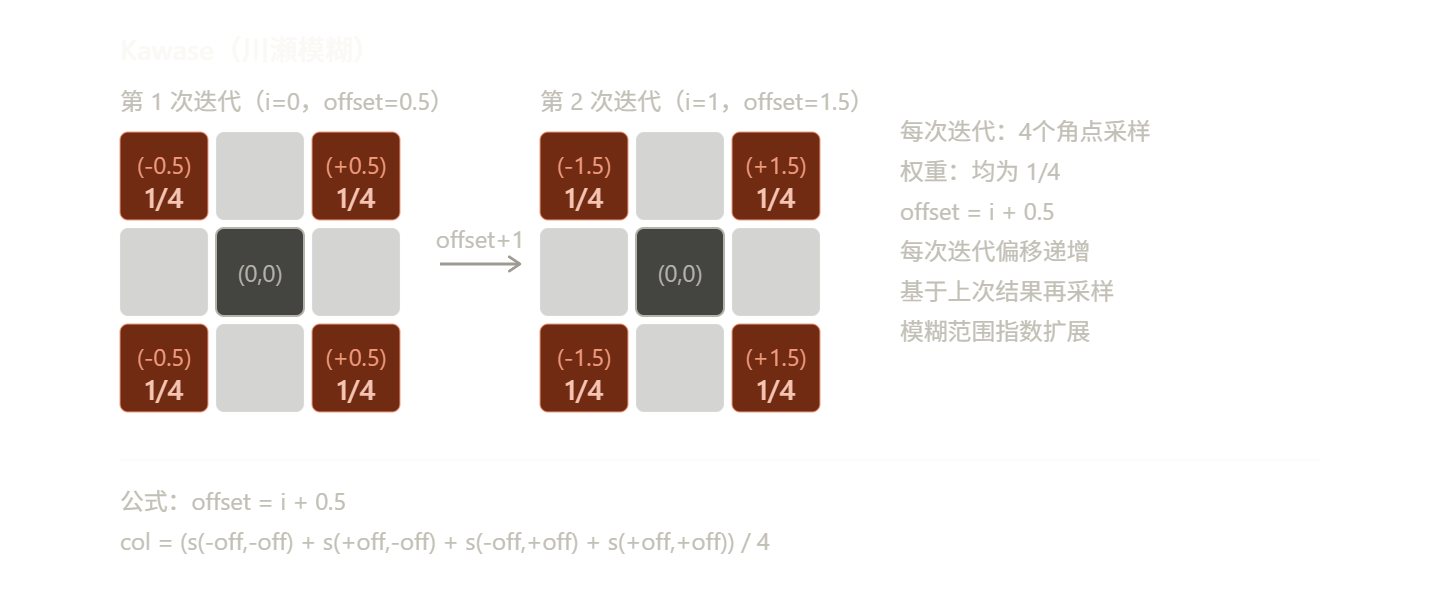

KawaseBlur

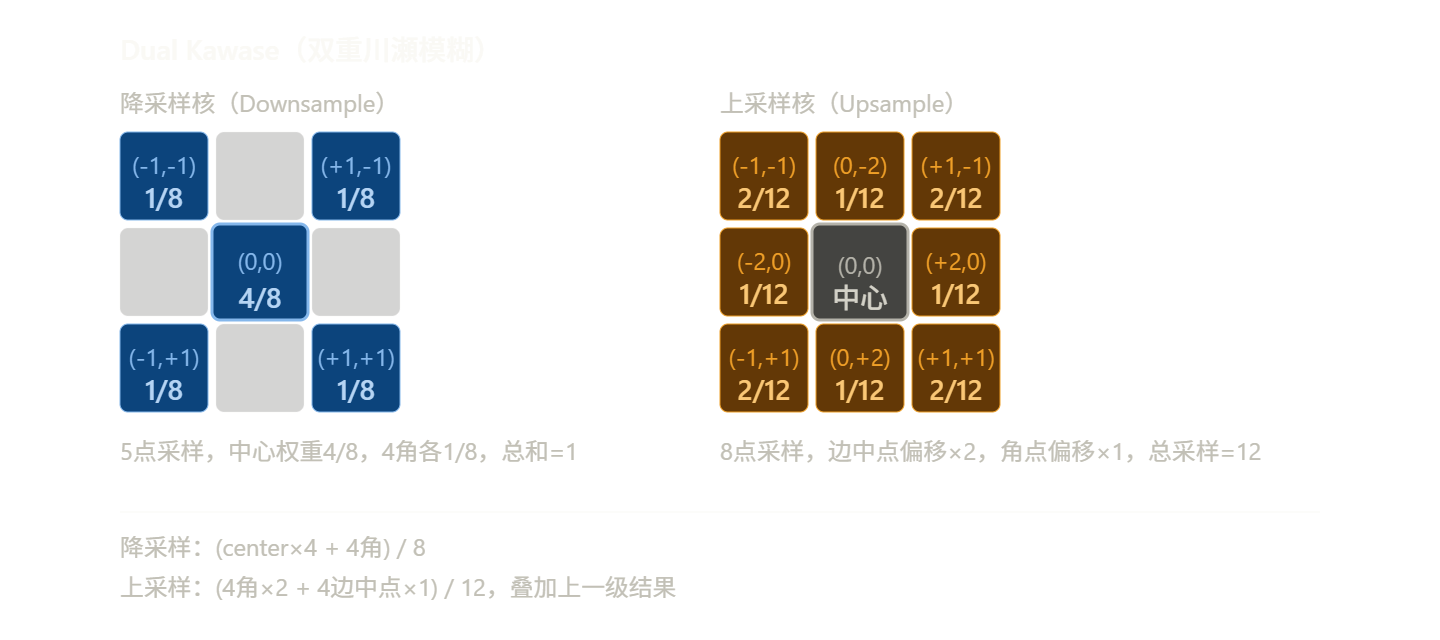

DualKawaseBlur
一些缺陷和解决办法
单向降采样

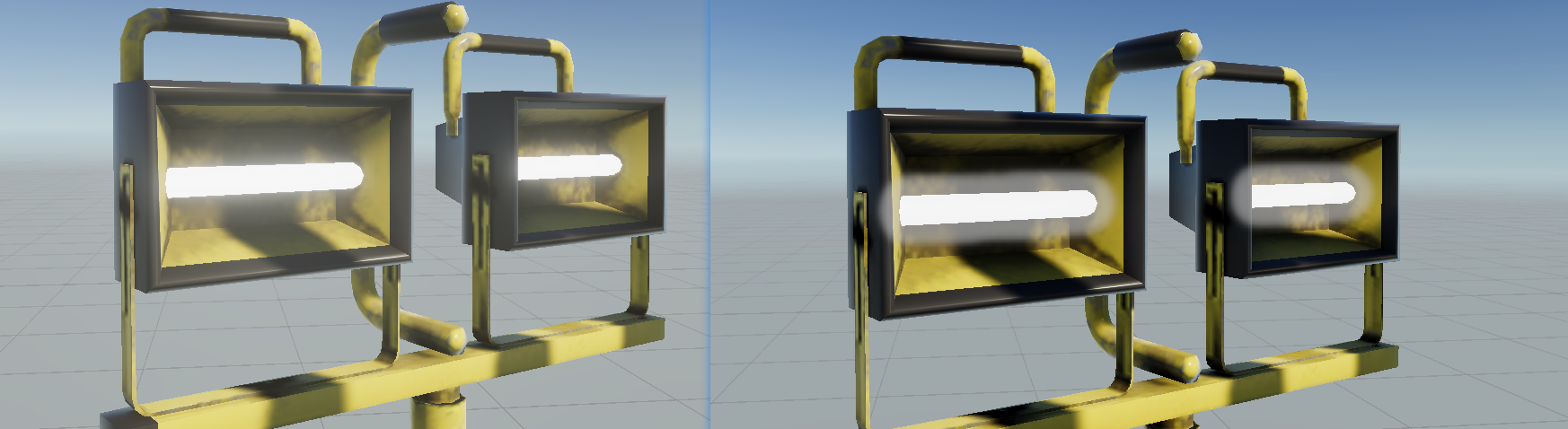

左侧是URP默认Bloom，右侧则是单向降采样/4，混合的得到bloom，比较生硬同时因为降采样模糊程度不同，细节缺失也不一样，为了解决保留各层级细节的这个问题，就需要混合升降采样，从最低分辨率开始，每级往上叠加混合，这样会更平滑同时细节更多
屏幕采样坐标问题
采样RT的时候，使用的屏幕像素大小，但是因为降采样的原因，这并不合适，因为降采样分辨率发生了变话，那么偏移程度理应也该变化，如果统一使用屏幕像素大小，则会导致有拖影或者说位移
解决方法也比较简单，URP采用的方法是传入RT自身的像素大小，Shader中直接声明就行

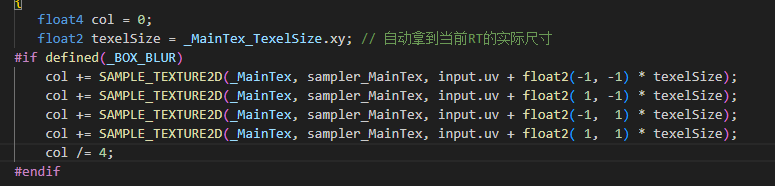

比如BoxBlur如下
Fade Fireflies（萤火虫抑制）
这发生在 Pass 0 亮度提取阶段。问题是画面里孤立的极亮像素（1-2个像素大小的高光）在相机移动时会跳变闪烁，原因是降采样时这些像素时而被采到时而采不到，这种情况主要是存在特效粒子中。 解决方法是提取前先对周围4点取平均，再用亮度做权重压制,代码如下：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
float2 texelSize = 1.0 / float2(_ScreenParams.x, _ScreenParams.y);
// 采样周围4个像素取平均（Fade Fireflies）
float4 d = texelSize.xyxy * float4(-1, -1, 1, 1);
float4 s0 = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + d.xy);
float4 s1 = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + d.zy);
float4 s2 = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + d.xw);
float4 s3 = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + d.zw);
float4 avg = (s0 + s1 + s2 + s3) * 0.25;
// 压制孤立高亮像素
float avgLuminance = dot(avg.rgb, float3(0.2126, 0.7152, 0.0722));
float weight = 1.0 / (avgLuminance + 1.0);
avg *= weight;
亮度越高权重越低，孤立亮斑被周围暗像素拉低，降采样结果就稳定了。 COD使用的是更加复杂的处理，软值域处理更加柔和
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
// 计算亮度（Luminance）
float GetLuminance(float3 rgb)
{
return dot(rgb, float3(0.2126, 0.7152, 0.0722));
}
// Karis Weighting：亮度越高，权重越低，用于抑制超亮像素的闪烁
float KarisWeight(float3 rgb)
{
return 1.0 / (GetLuminance(rgb) + 1.0);
}
// 软阈值核心函数
float3 SoftThreshold(float3 color)
{
float brightness = GetLuminance(color);
// 软阈值曲线计算
// x: threshold, y: threshold - knee, z: 2 * knee, w: 0.25 / knee
float soft = clamp(brightness - _Threshold.y, 0.0, _Threshold.z);
soft = _Threshold.w * soft * soft;
// 取硬阈值和软阈值的较大者
float contribution = max(soft, brightness - _Threshold.x);
// 能量归一化
return color * (contribution / max(brightness, 0.0001));
}
===============================================
===============================================
===============================================
float2 d = _MainTex_TexelSize.xy;
float2 uv = input.uv;
// --- 13-tap 采样分布 (COD WWII 方案) ---
float4 s0 = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, uv + float2(-1.0, -1.0) * d);
float4 s1 = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, uv + float2( 1.0, -1.0) * d);
float4 s2 = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, uv + float2(-1.0, 1.0) * d);
float4 s3 = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, uv + float2( 1.0, 1.0) * d);
float4 s4 = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, uv + float2(-2.0, -2.0) * d);
float4 s5 = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, uv + float2( 0.0, -2.0) * d);
float4 s6 = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, uv + float2( 2.0, -2.0) * d);
float4 s7 = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, uv + float2(-2.0, 0.0) * d);
float4 s8 = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, uv + float2( 0.0, 0.0) * d);
float4 s9 = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, uv + float2( 2.0, 0.0) * d);
float4 s10= SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, uv + float2(-2.0, 2.0) * d);
float4 s11= SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, uv + float2( 0.0, 2.0) * d);
float4 s12= SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, uv + float2( 2.0, 2.0) * d);
// --- Karis Weight 分组加权 ---
// 通过非线性加权，让极其明亮的单像素权重降低，彻底解决闪烁
float w0 = KarisWeight( (s0 + s1 + s2 + s3).rgb * 0.25 );
float w1 = KarisWeight( (s4 + s5 + s7 + s8).rgb * 0.25 );
float w2 = KarisWeight( (s5 + s6 + s8 + s9).rgb * 0.25 );
float w3 = KarisWeight( (s7 + s8 + s10+ s11).rgb * 0.25 );
float w4 = KarisWeight( (s8 + s9 + s11+ s12).rgb * 0.25 );
float3 color = 0;
color += (s0 + s1 + s2 + s3).rgb * 0.25 * w0;
color += (s4 + s5 + s7 + s8).rgb * 0.25 * w1;
color += (s5 + s6 + s8 + s9).rgb * 0.25 * w2;
color += (s7 + s8 + s10+ s11).rgb * 0.25 * w3;
color += (s8 + s9 + s11+ s12).rgb * 0.25 * w4;
color /= (w0 + w1 + w2 + w3 + w4);
// --- 后处理限制 ---
// 1. Clamp 极值
color = min(color, _ClampMax);
// 2. 应用软阈值提取
color = SoftThreshold(color);
return float4(color, 1.0);
Tent Filter（帐篷滤波）
发生在上采样阶段。普通上采样直接双线性插值会比较生硬，Tent 是一个 3×3 的权重核，中心权重最高（4），边缘次之（2），角点最低（1），总权重 16：
1
2
3
1 2 1
2 4 2 ÷ 16
1 2 1
形状像一顶帐篷，所以叫 Tent Filter。比简单平均更柔和，比高斯更轻量，专门用来做上采样叠加时的平滑过渡。

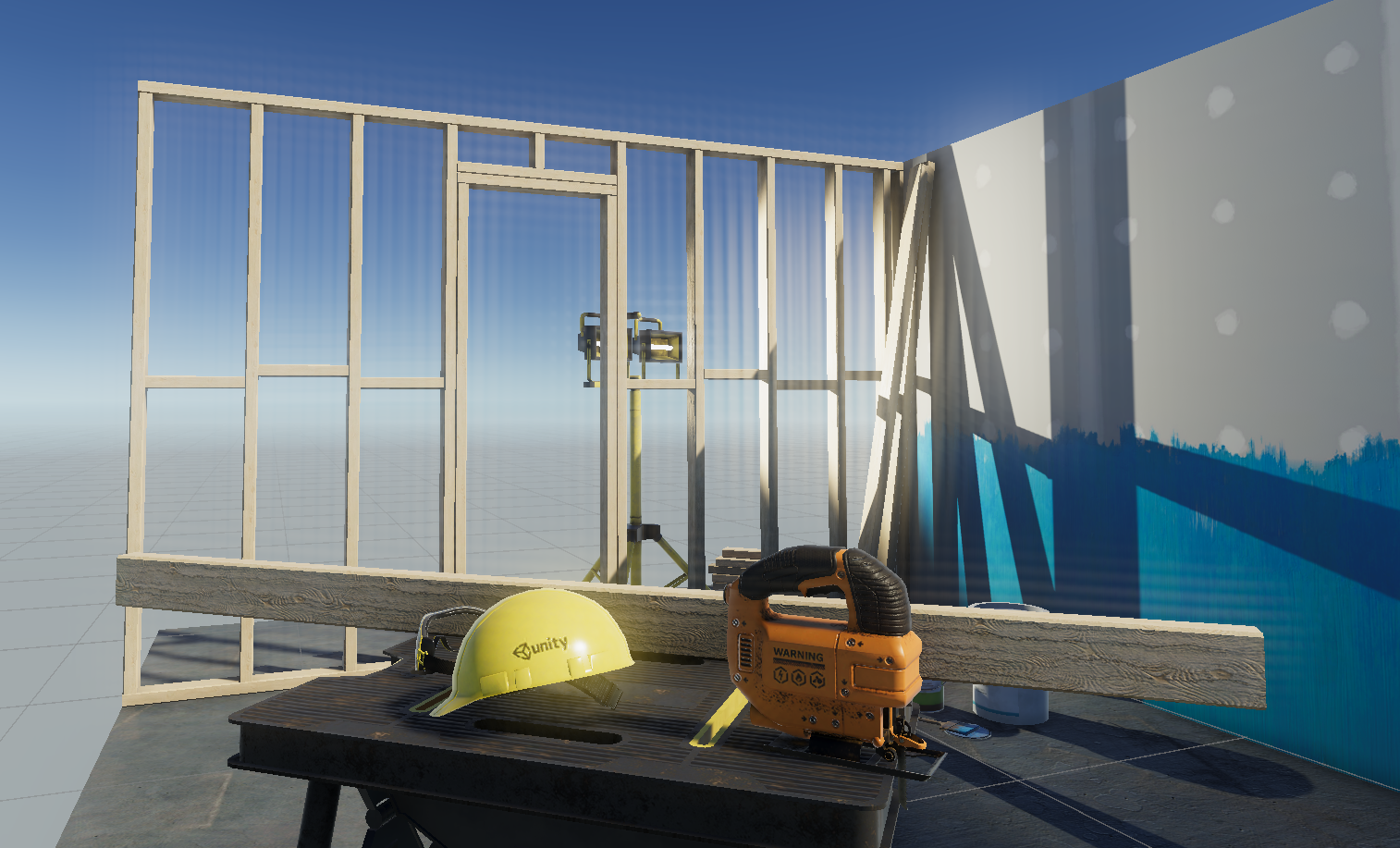

实现的大致效果

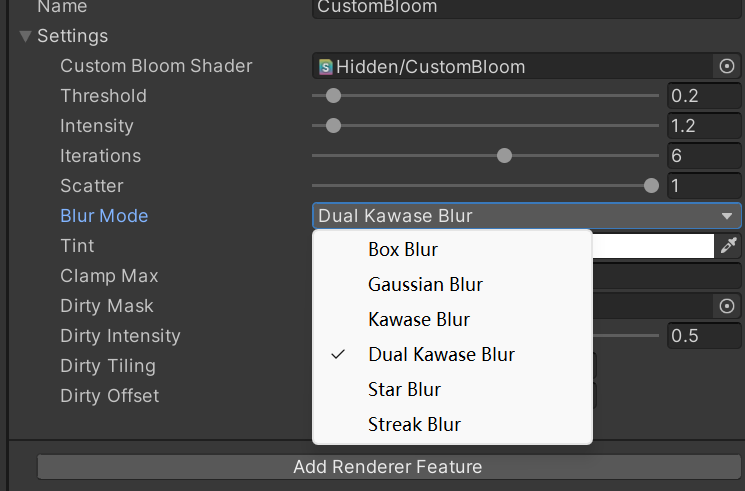

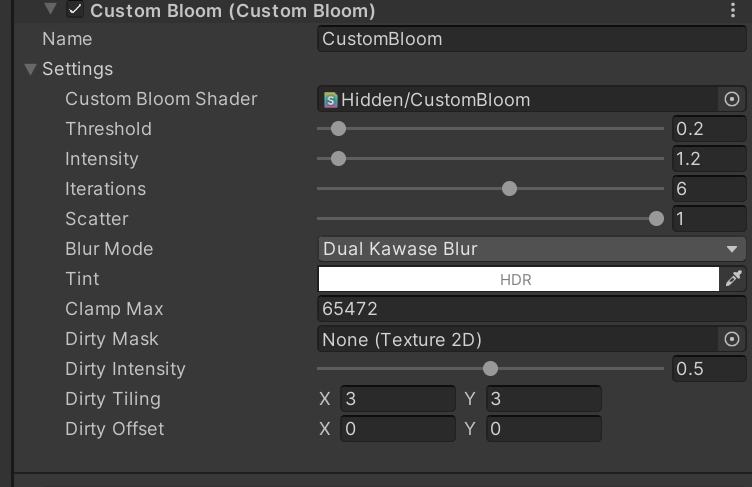

参数设计
大部分是参照URP默认的Bloom来的，额外可以设置BlurMode，以及dirtyMask更多的控制
模糊模式
模糊种类其实就下面这几种，没有在扩展了

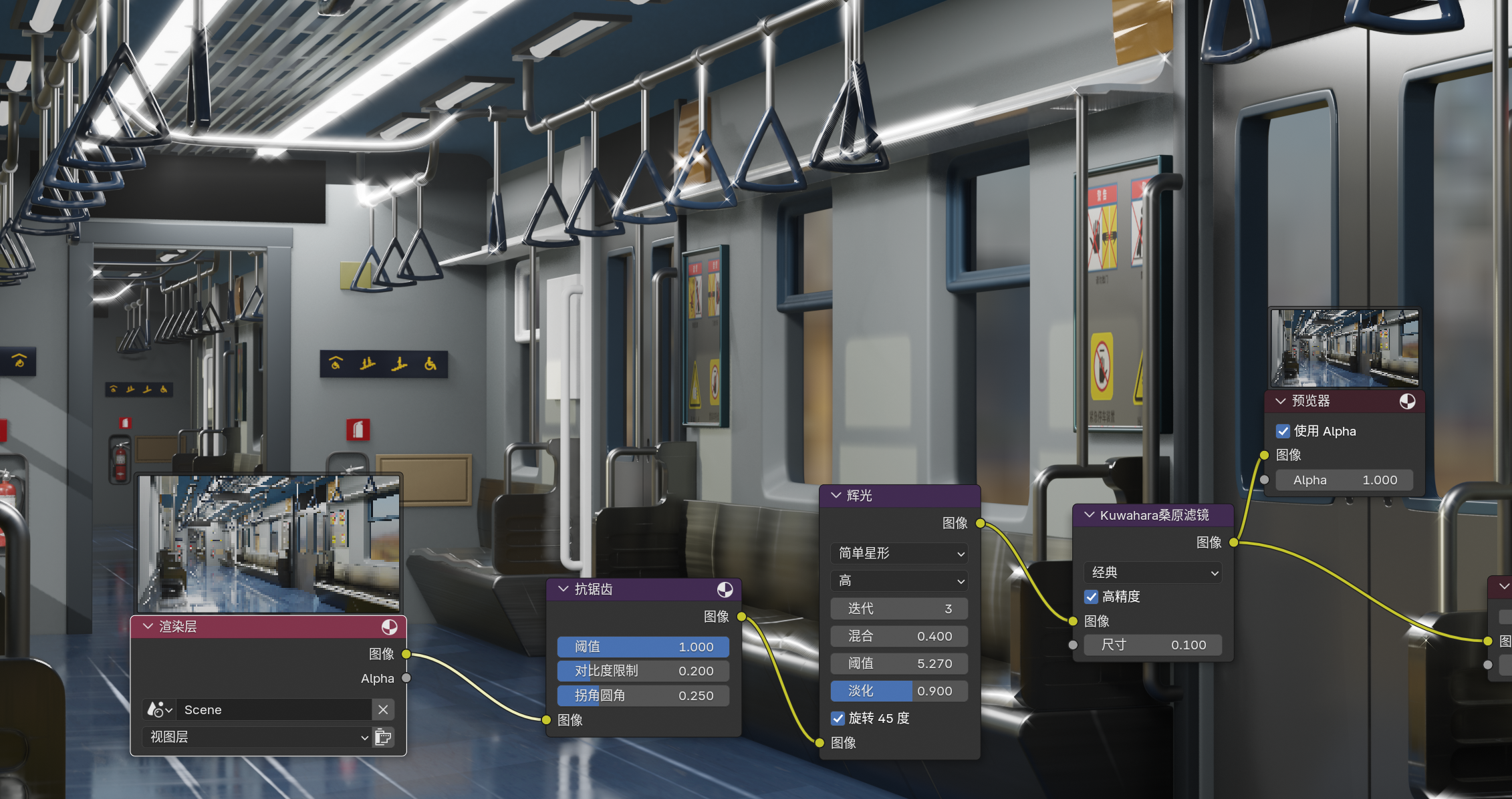

开始是想对比blender的星芒的，但我没搞出来，去查了blender的代码，因为Blender是离线渲染，用的是ComputerShader，emmm，不会，暂时先留个坑吧，而且这个星芒效果开销比较大，属于很难用上的
虽然没搞出来，但是还是保留成了一个比较特别的效果，感觉有点类似近视眼看东西的感觉

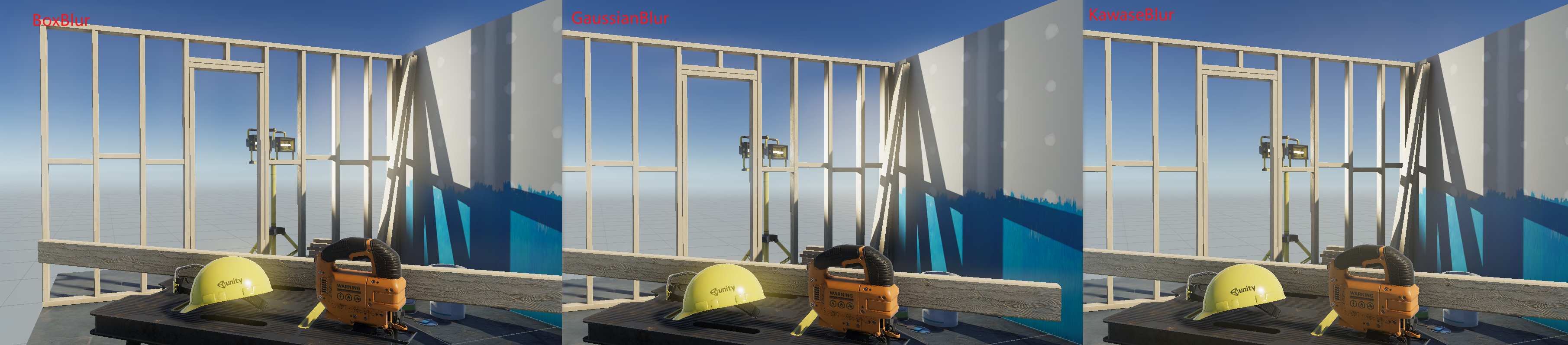

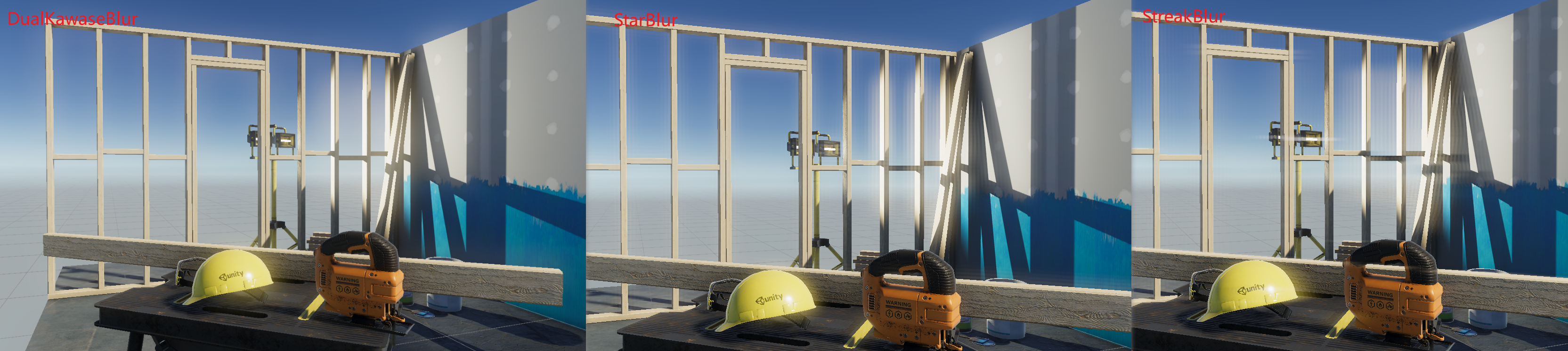

几种效果对比
几种模式里面BoxBlur效果最差，KawaseBlur因为迭代次数院校，是最柔和的，高斯和DualKawaseBlur差不多，用DualKawaseBlur性能更好一点
部分参考代码
源代码我就不放了，不过部分算法代码我还是放在这里，方便拷贝
Box
BoxBlur，这里其实有9Tap的等等，但是反正不怎么用，这里就直接用最简单的4Tap
1
2
3
4
5
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2(-1, -1) * texelSize);
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2( 1, -1) * texelSize);
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2(-1, 1) * texelSize);
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2( 1, 1) * texelSize);
col /= 4;
Gaussian
1
2
3
4
5
6
7
8
9
10
// 水平高斯 9-tap
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2(-4, 0) * texelSize) * 0.01621622;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2(-3, 0) * texelSize) * 0.05405405;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2(-2, 0) * texelSize) * 0.12162162;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2(-1, 0) * texelSize) * 0.19459459;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2( 0, 0) * texelSize) * 0.22702703;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2( 1, 0) * texelSize) * 0.19459459;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2( 2, 0) * texelSize) * 0.12162162;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2( 3, 0) * texelSize) * 0.05405405;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2( 4, 0) * texelSize) * 0.01621622;
Kawase
KawaseOffsets是迭代次数
1
2
3
4
5
6
float2 offset = (_KawaseOffset + 0.5) * _MainTex_TexelSize.xy;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2(-1,-1) * offset);
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2( 1,-1) * offset);
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2(-1, 1) * offset);
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2( 1, 1) * offset);
col /= 4;
Dual Kawase
1
2
3
4
5
6
7
8
9
10
// Dual Kawase 上采样核
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2(-1, 0) * texelSize * 2.0);
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2( 1, 0) * texelSize * 2.0);
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2( 0,-1) * texelSize * 2.0);
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2( 0, 1) * texelSize * 2.0);
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2(-1,-1) * texelSize) * 2.0;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2( 1,-1) * texelSize) * 2.0;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2(-1, 1) * texelSize) * 2.0;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2( 1, 1) * texelSize) * 2.0;
col /= 12.0;
Star(其实是方形)
KawaseOffsets当成共用的参数用
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
float4 h = 0, v = 0, d1 = 0, d2 = 0;
float offset = pow(2.0, _KawaseOffset); // 每次Pass偏移不同，但只采2个点
h += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2( offset, 0) * _MainTex_TexelSize.xy);
h += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2(-offset, 0) * _MainTex_TexelSize.xy);
v += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2(0, offset) * _MainTex_TexelSize.xy);
v += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2(0, -offset) * _MainTex_TexelSize.xy);
d1 += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2( offset, offset) * _MainTex_TexelSize.xy);
d1 += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2(-offset, -offset) * _MainTex_TexelSize.xy);
d2 += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2(-offset, offset) * _MainTex_TexelSize.xy);
d2 += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2( offset, -offset) * _MainTex_TexelSize.xy);
col = (h + v + d1 + d2) / 8.0;
Streak 条状
KawaseOffsets当成共用的参数用
1
2
3
4
5
6
7
8
float offset = pow(2.0, _KawaseOffset);
// 只做水平方向
float4 h = 0;
h += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2(-offset * 2, 0) * _MainTex_TexelSize.xy);
h += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2(-offset, 0) * _MainTex_TexelSize.xy);
h += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2( offset, 0) * _MainTex_TexelSize.xy);
h += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2( offset * 2, 0) * _MainTex_TexelSize.xy);
col = h * 0.25;
Tent
1
2
3
4
5
6
7
8
9
10
11
// Tent 核
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2(-1,-1) * texelSize) * 1.0;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2( 0,-1) * texelSize) * 2.0;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2( 1,-1) * texelSize) * 1.0;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2(-1, 0) * texelSize) * 2.0;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2( 0, 0) * texelSize) * 4.0;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2( 1, 0) * texelSize) * 2.0;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2(-1, 1) * texelSize) * 1.0;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2( 0, 1) * texelSize) * 2.0;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv + float2( 1, 1) * texelSize) * 1.0;
col /= 16.0;
References
