碧蓝幻想角色渲染

Created on April 23, 2026

2026   ·   rendering

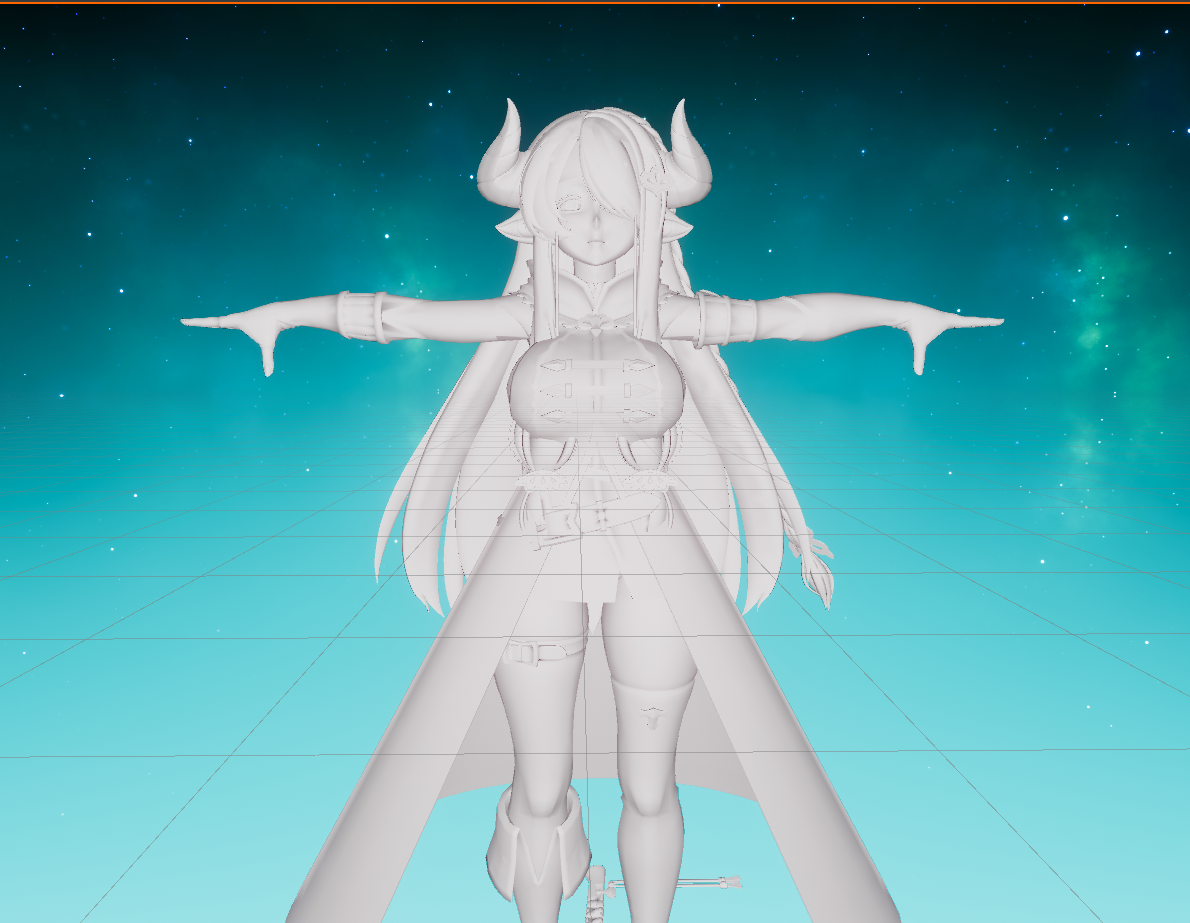

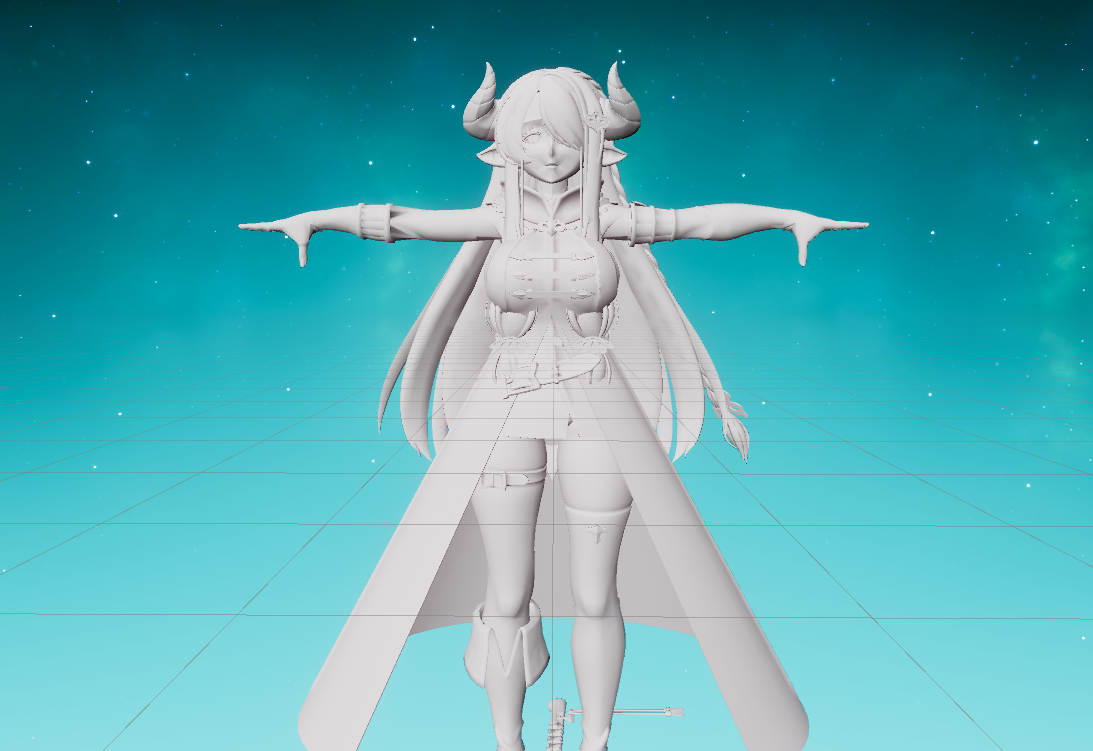

模型

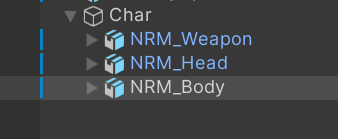

头部，身体，武器分离，动画分离。

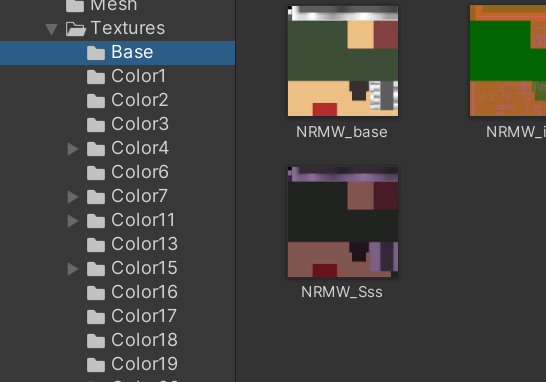

贴图

基础（默认）的一套贴图加各类不同的配色贴图

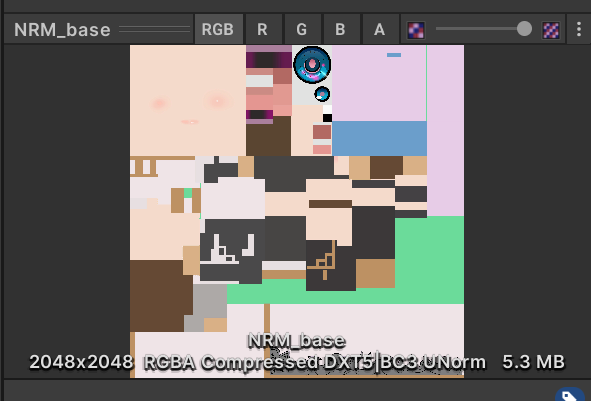

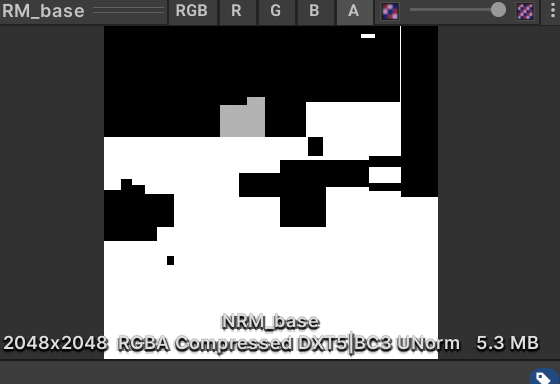

NRM_base基本颜色贴图

贴图

RGB通道

颜色信息

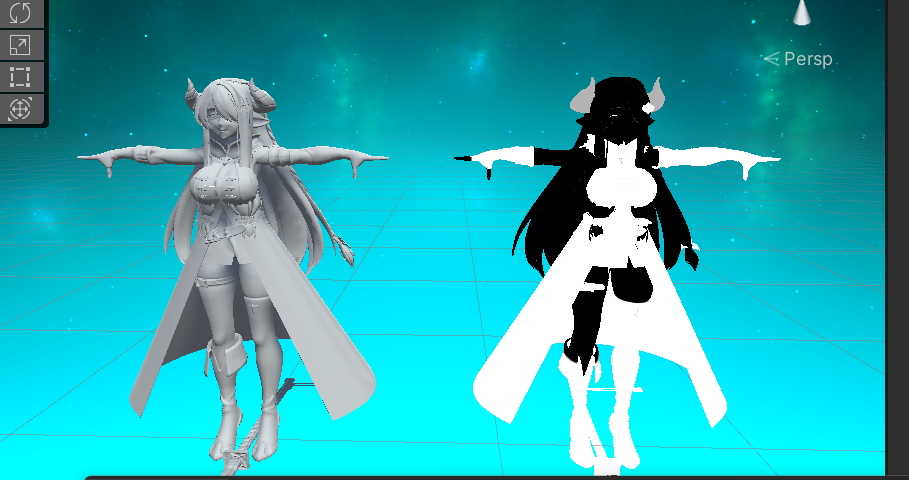

A通道

区分皮肤和非皮肤区域的Mask

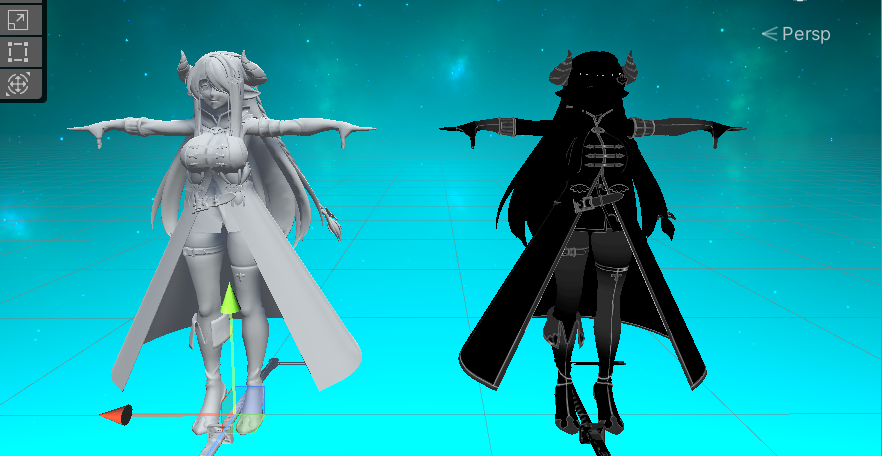

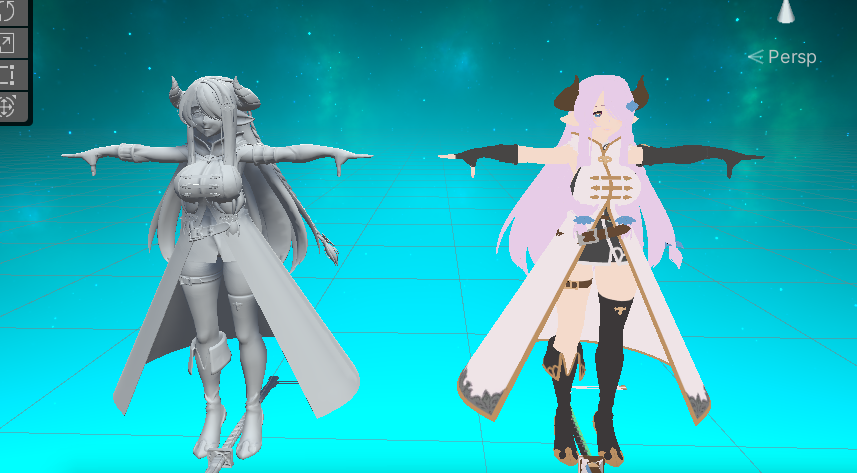

预览

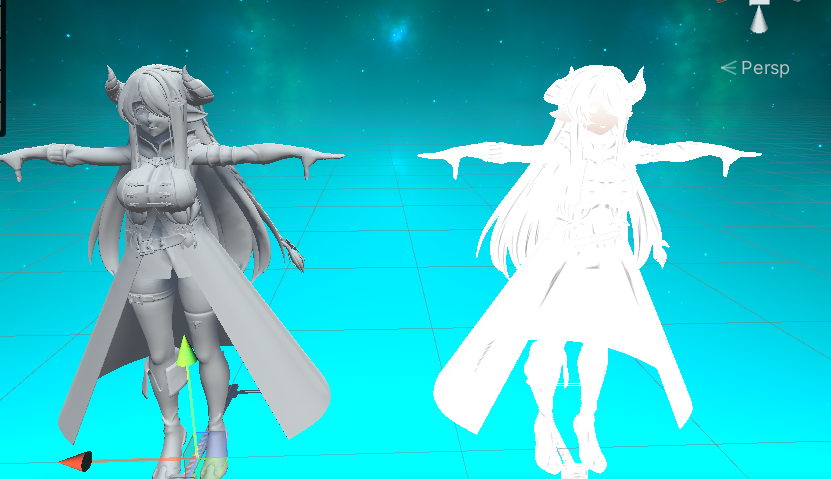

RGB通道

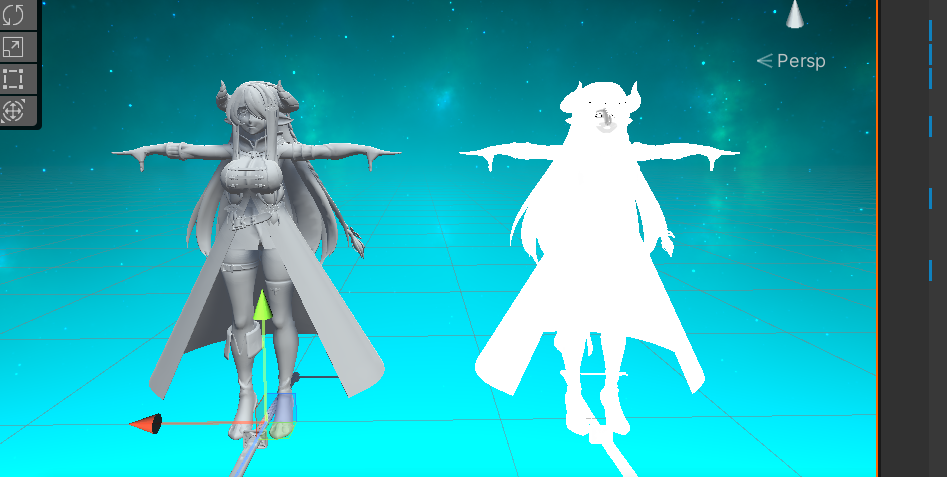

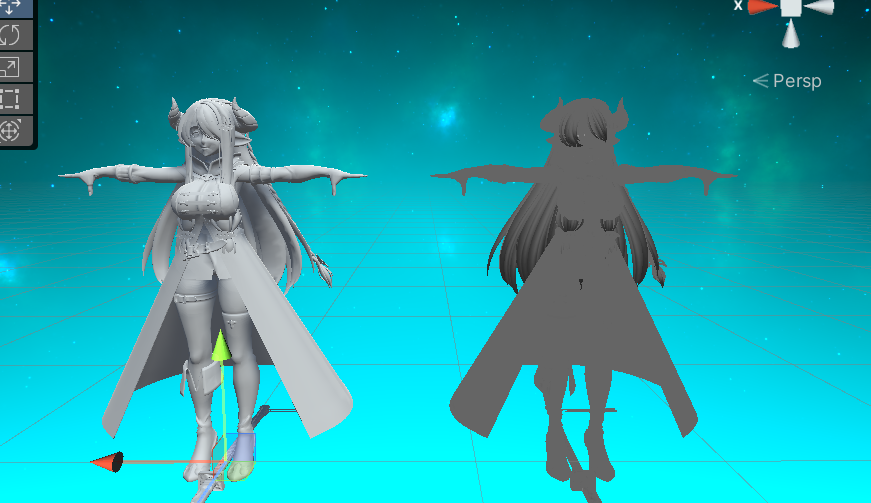

A通道

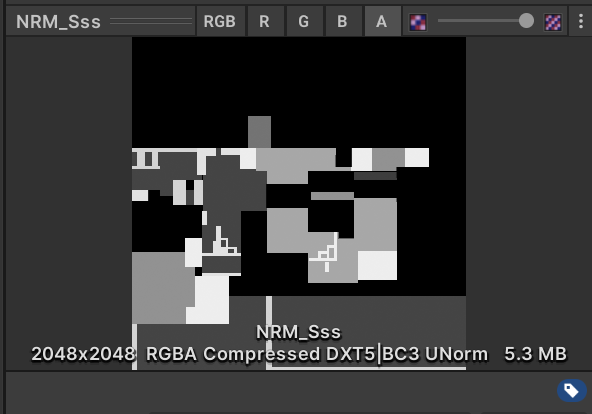

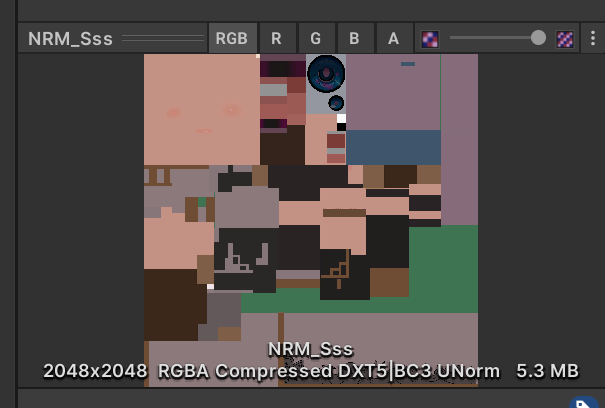

NRM_Sss贴图

贴图

RGB通道

含颜色信息，相较于NRM_base贴图，亮度降低，为暗部颜色

A通道

可以用于控制边缘光强度

预览

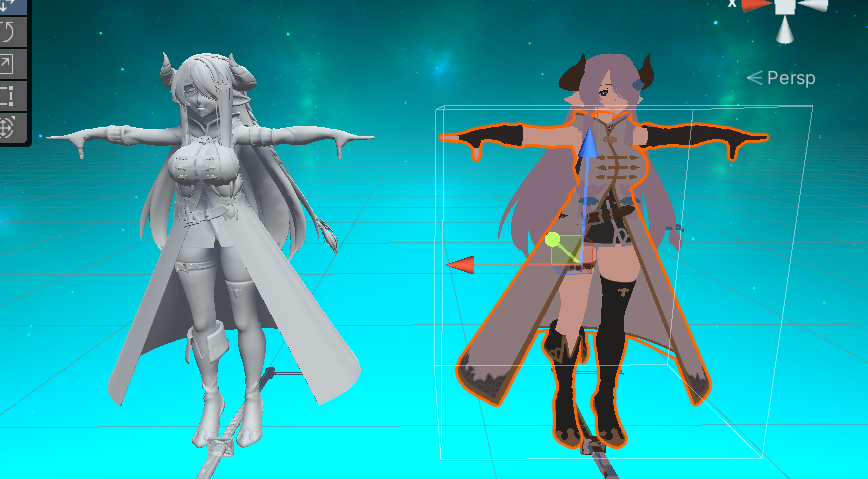

RGB通道

含颜色信息，相较于NRM_base贴图，亮度降低，为暗部颜色

A通道

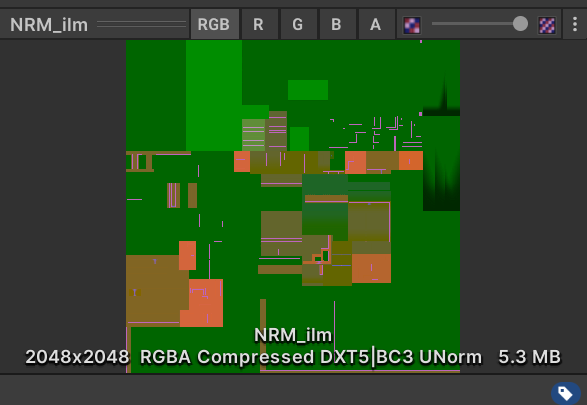

NRM_ilm贴图

贴图

RGBA

R通道

高光强度信息

G通道

用于偏移阴影

B通道

高光范围大小，类光滑度

A通道

内描边信息 这里的描线是作为主体，较为严格，要求横平竖直

预览

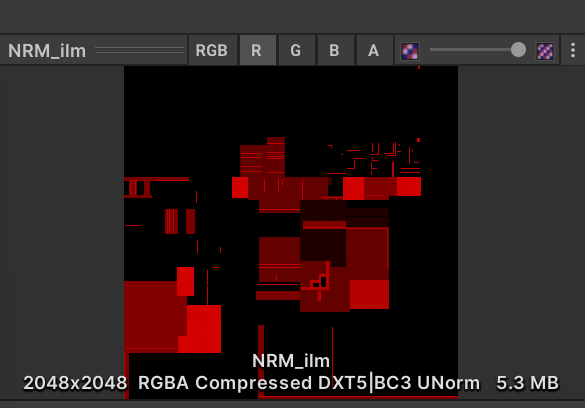

R通道

高光强度信息

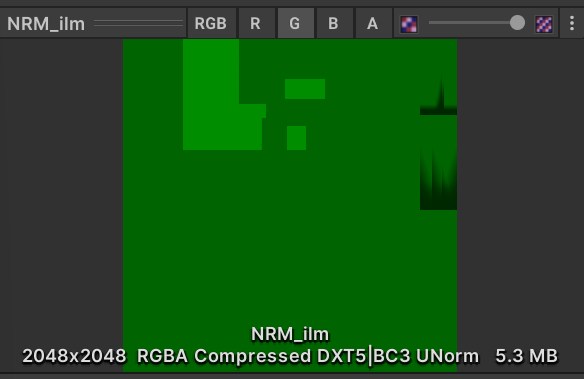

G通道

用于偏移阴影，因为偏移阴影有正负之分，所以选择中灰度为不偏移，小于0.5和大于0.5都会偏移

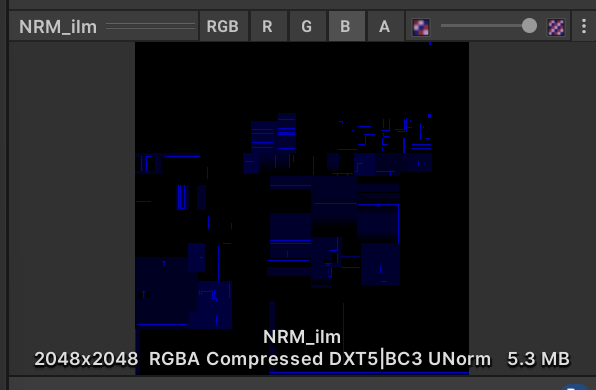

B通道

高光范围大小，类光滑度

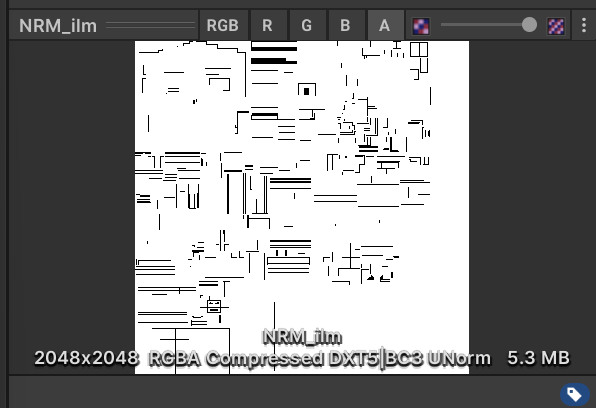

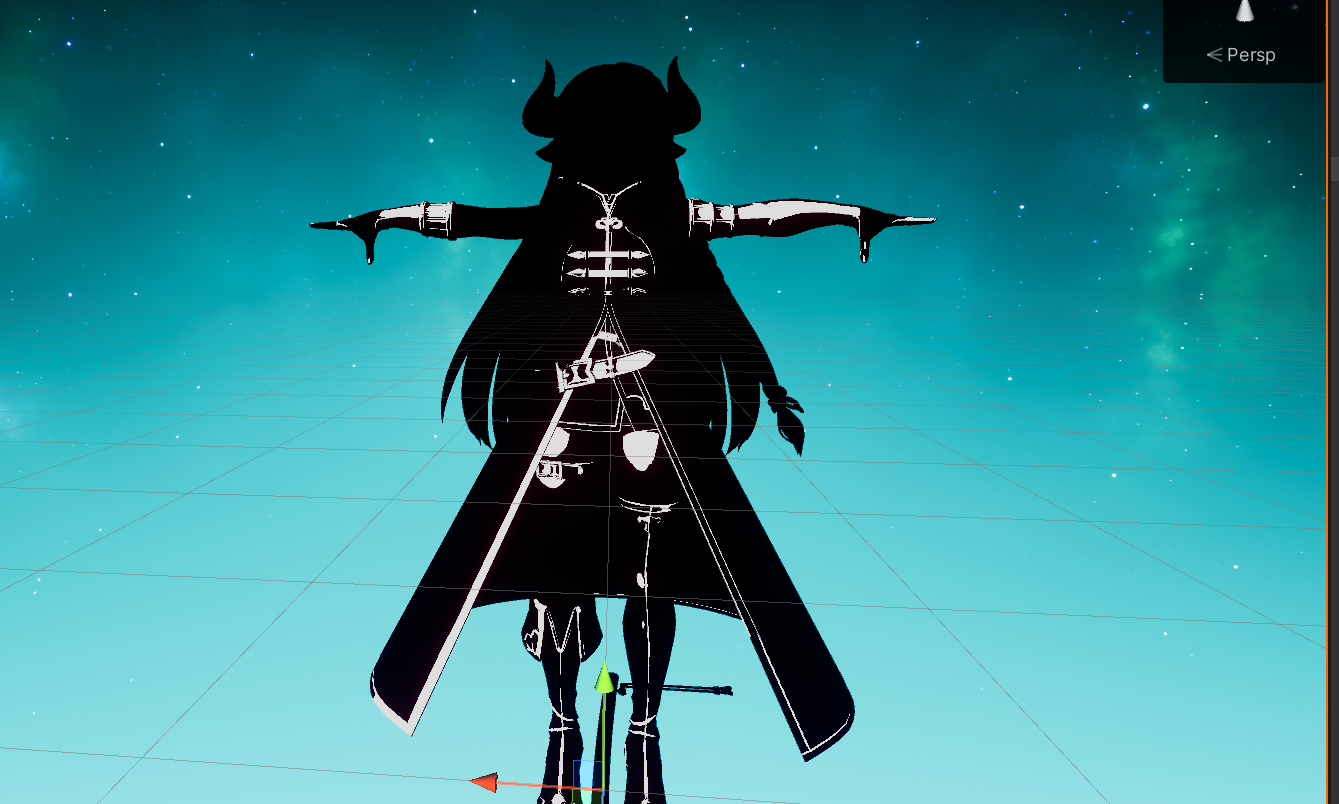

A通道

内描边信息 这里的描线是作为主体，较为严格，要求横平竖直

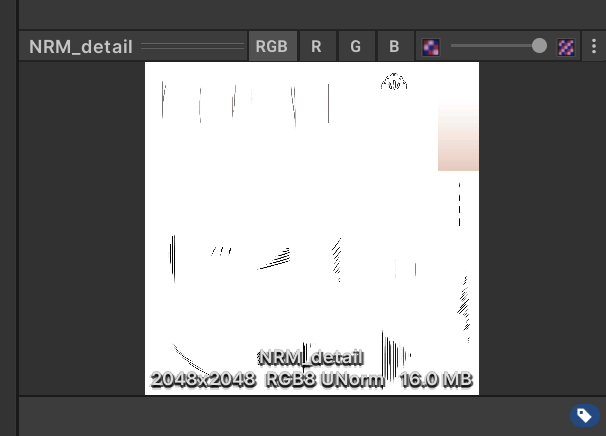

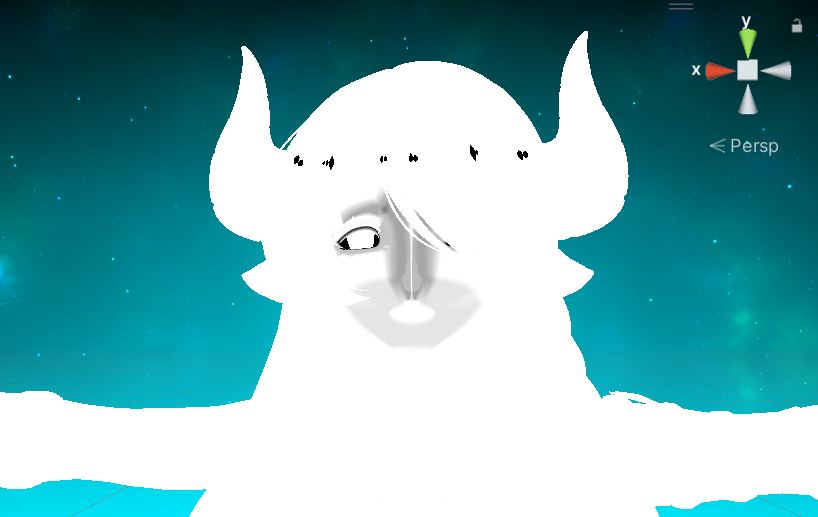

NRM_detail贴图

贴图

含有部部分细节描边信息以及面部的渐变色 这里的描线是作为点缀使用，较为随意，没有要求横平竖直，但是为了避免锯齿所以像素要求更大，为2048x2048 注意：此贴图采用第二套UV进行采样

预览

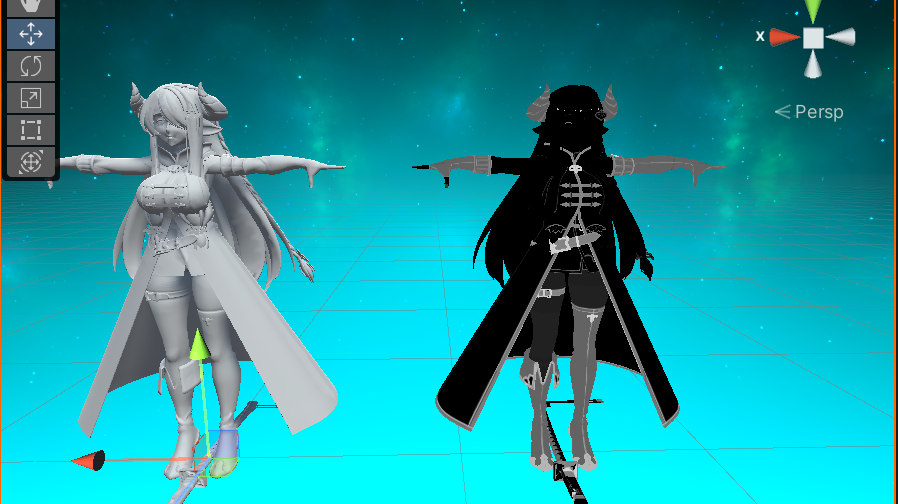

顶点色

R通道

存入了AO信息，控制遮挡关系

G通道

空

B通道

此通道是利用顶点色控制描边的深度

A通道

空

Shader实现

获得基本Diffuse颜色

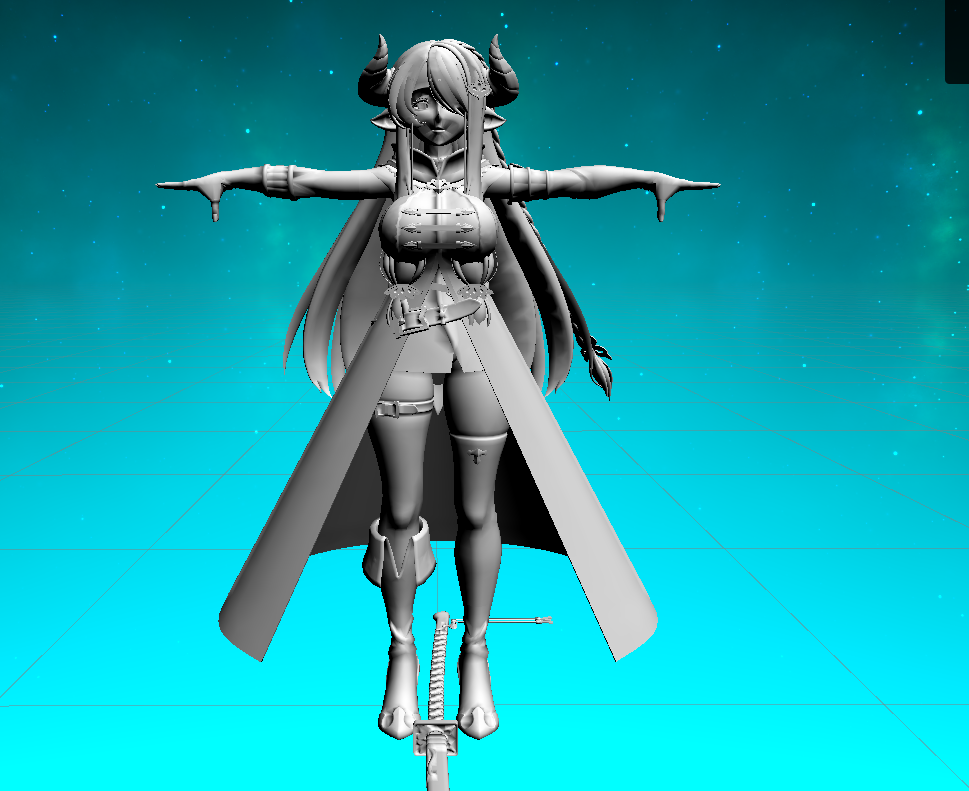

采用NdotV获得光照信息，获得值范围为-1~1



1
2
3
4
5


//向量
half3 normalDir = normalize(i.normal_world);
half3 lightDir = normalize(_WorldSpaceLightPos0.xyz);
//diffuse
half NdotL = dot(normalDir, lightDir);//-1~1结果

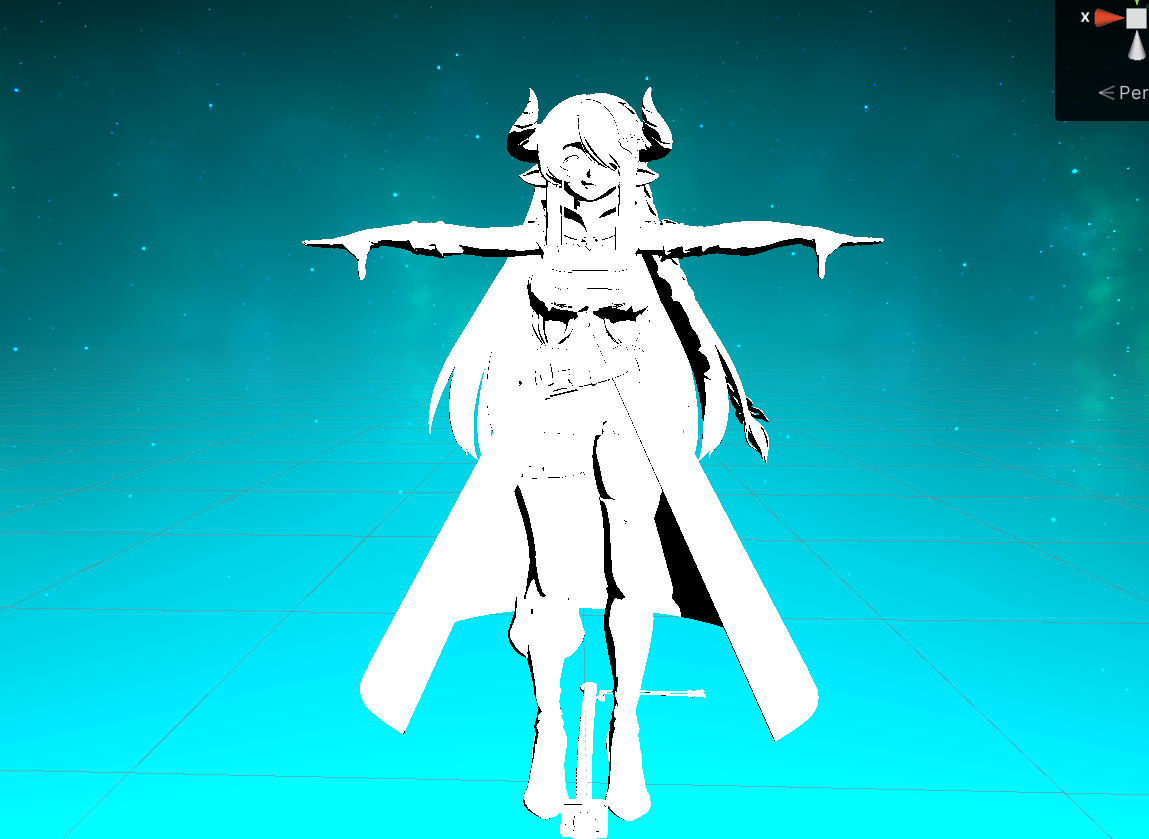

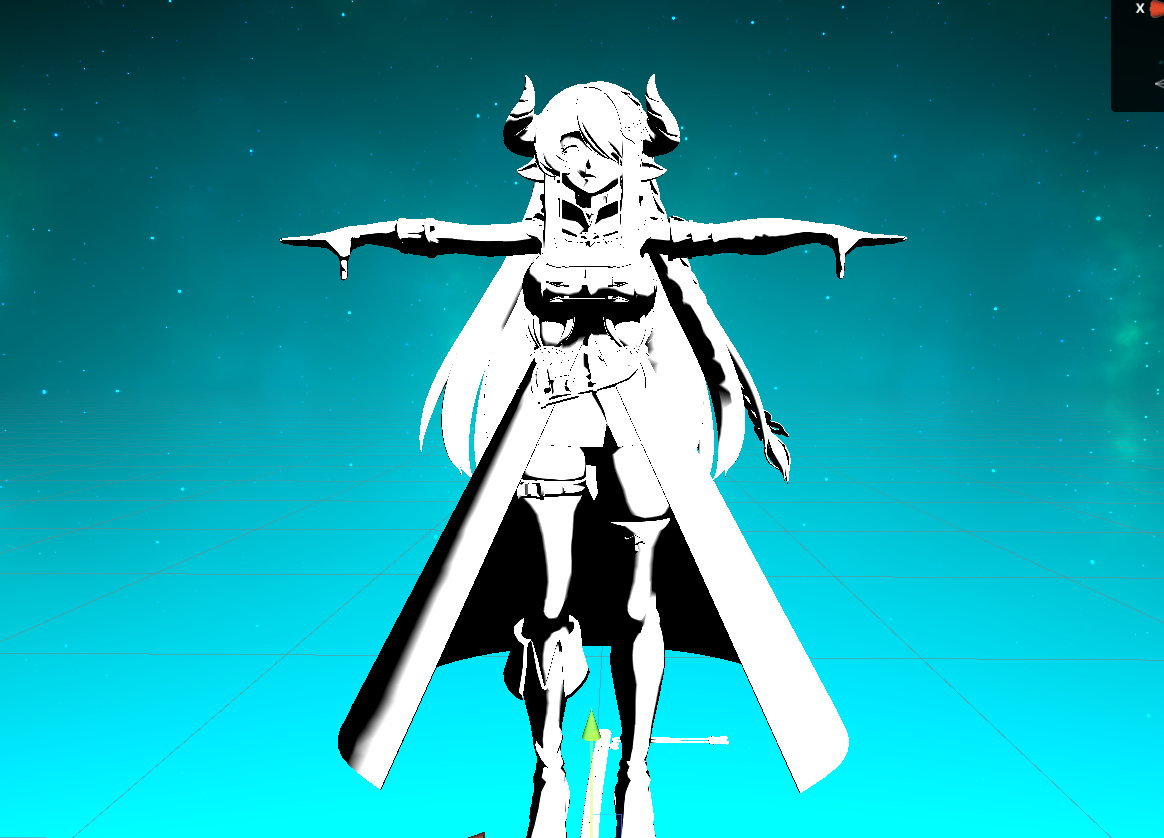

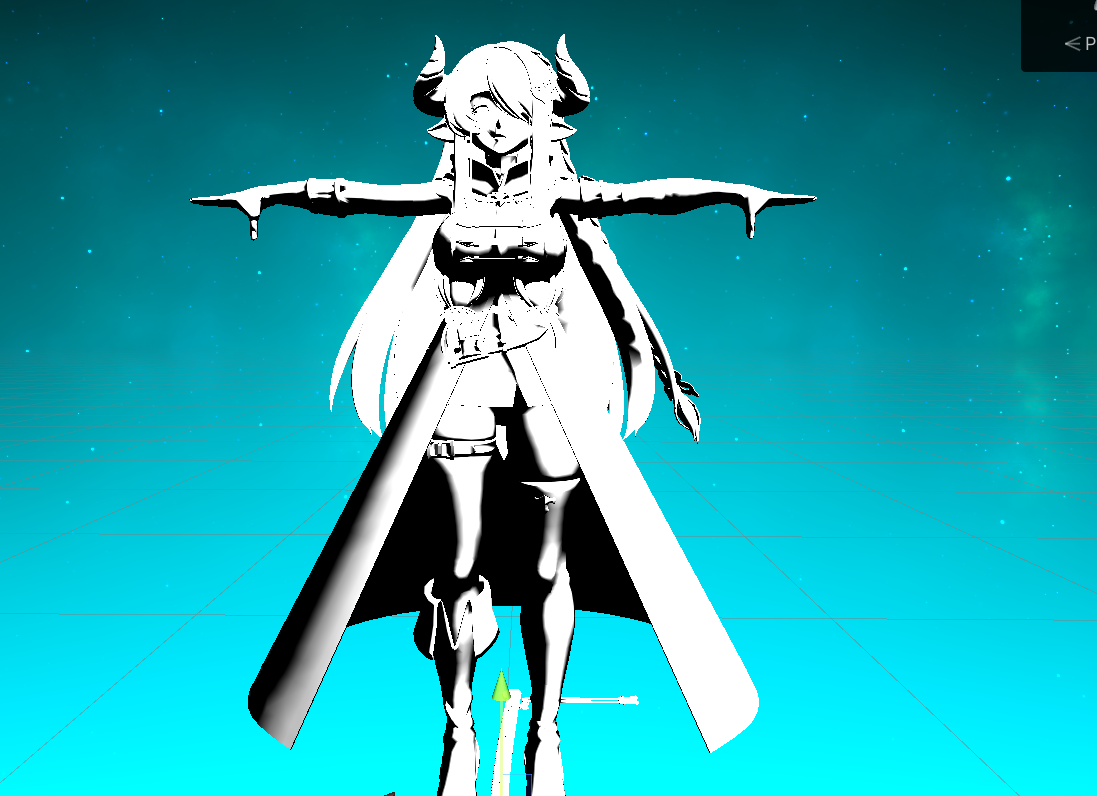

卡通渲染二值化

简易实现二值化方法

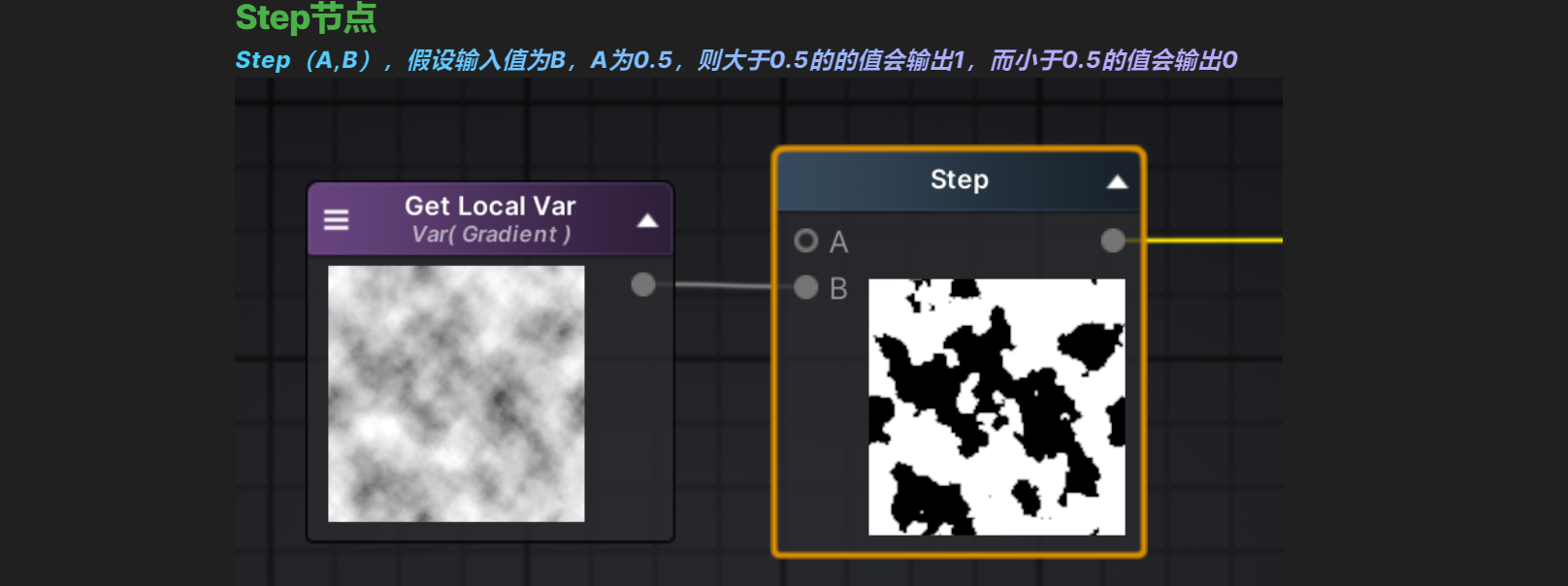

此方法控制性较低 阴影二值化可以使用Step函数进行实现



1

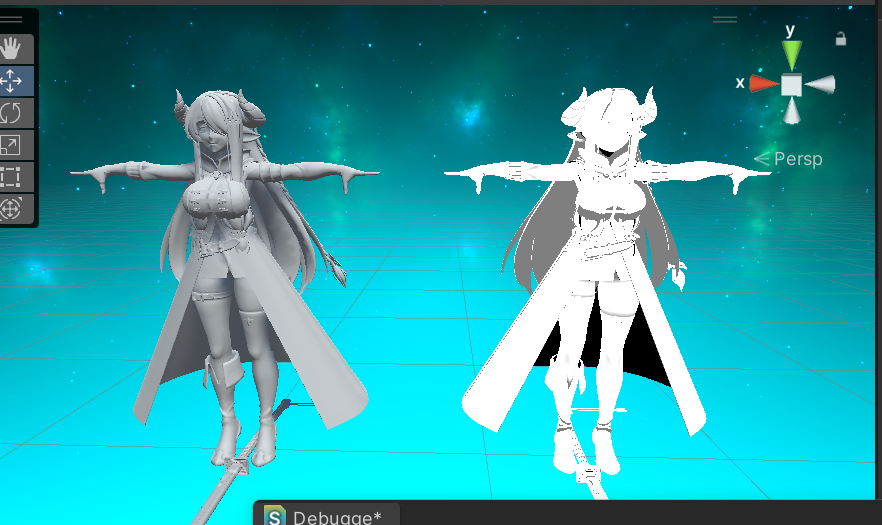

half toon_diffuse = step(0.0, NdotL);//色阶化(阴影二值化)

替换方法

_ToonThesHold表示阴影偏移阈值，控制阴影偏移 ToonHardness表示阴影软硬度，控制阴影软硬



1
2


_ToonThesHold("ToonThesHold", Range(0, 1)) = 0.5
_ToonHardness("ToonHardness", Float) = 20.0

将原来的NdotV替换为半兰伯特half_lambert，实际就是重映射到了0~1，取值范围仅原有的一半 使用half_lambert减去_ToonThesHold即可控制阴影偏移，乘上_ToonHardness并进行钳制到0~1，增大_ToonHardness时小数则会越来越少即可达到边缘变硬



1
2
3
4


//diffuse
half NdotL = dot(normalDir, lightDir);          //-1~1结果
half half_lambert = (NdotL + 1.0) * 0.5;        //0~1结果
half toon_diffuse = saturate((half_lambert - _ToonThesHold) * _ToonHardness);

_ToonThesHold = 0.5； _ToonHardness = 20；时 _ToonThesHold = 0.7； _ToonHardness = 20；时阴影偏移 _ToonThesHold = 0.7； _ToonHardness = 40；时阴影边缘变硬

获得基本卡通光影

混合阴影输出颜色

将基本颜色贴图颜色和光影颜色混合



1
2
3
4
5
6
7
8
9
10
11
12


// sample the texture
half4 base_map = tex2D(_BaseMap, uv1);
half3 base_color = base_map.rgb;
//diffuse
half NdotL = dot(normalDir, lightDir);          //-1~1结果
half half_lambert = (NdotL + 1.0) * 0.5;        //0~1结果
//色阶化(阴影二值化)
half toon_diffuse = saturate((half_lambert - _ToonThesHold) * _ToonHardness);
******************************************************************
//最终颜色
half3 final_color = toon_diffuse * base_color;
return float4(final_color, 1.0);

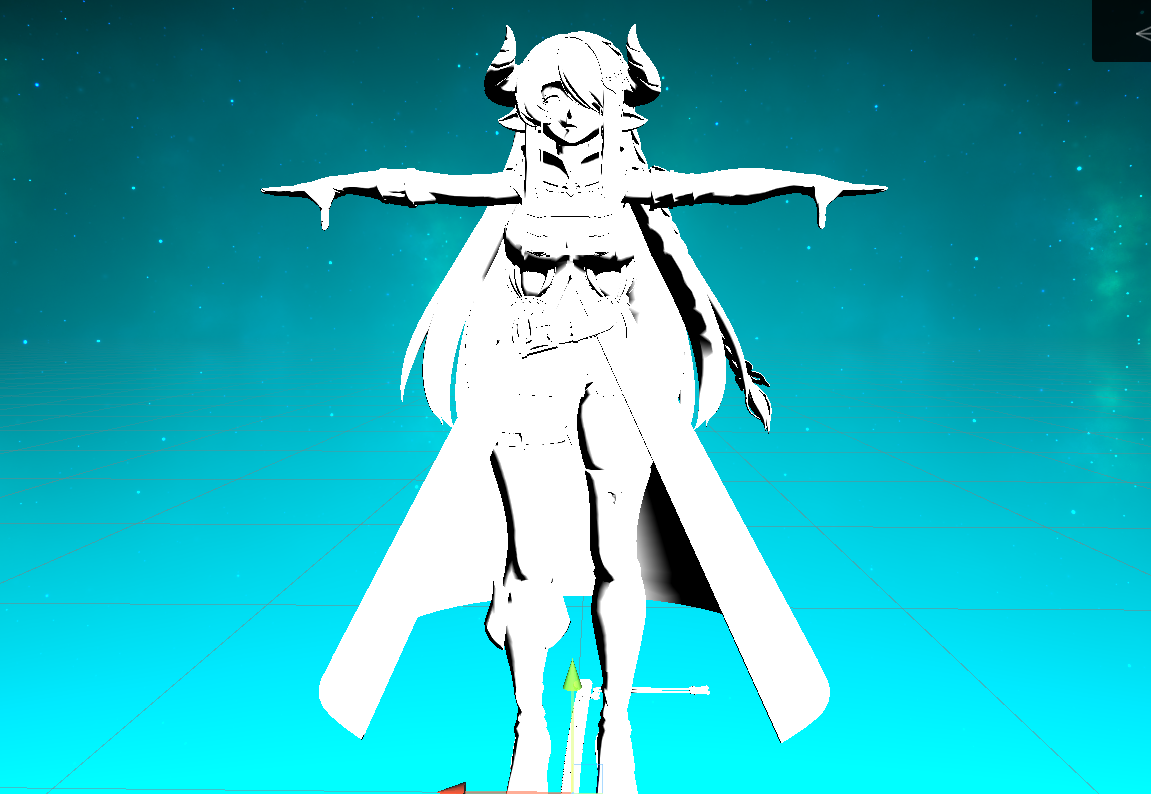

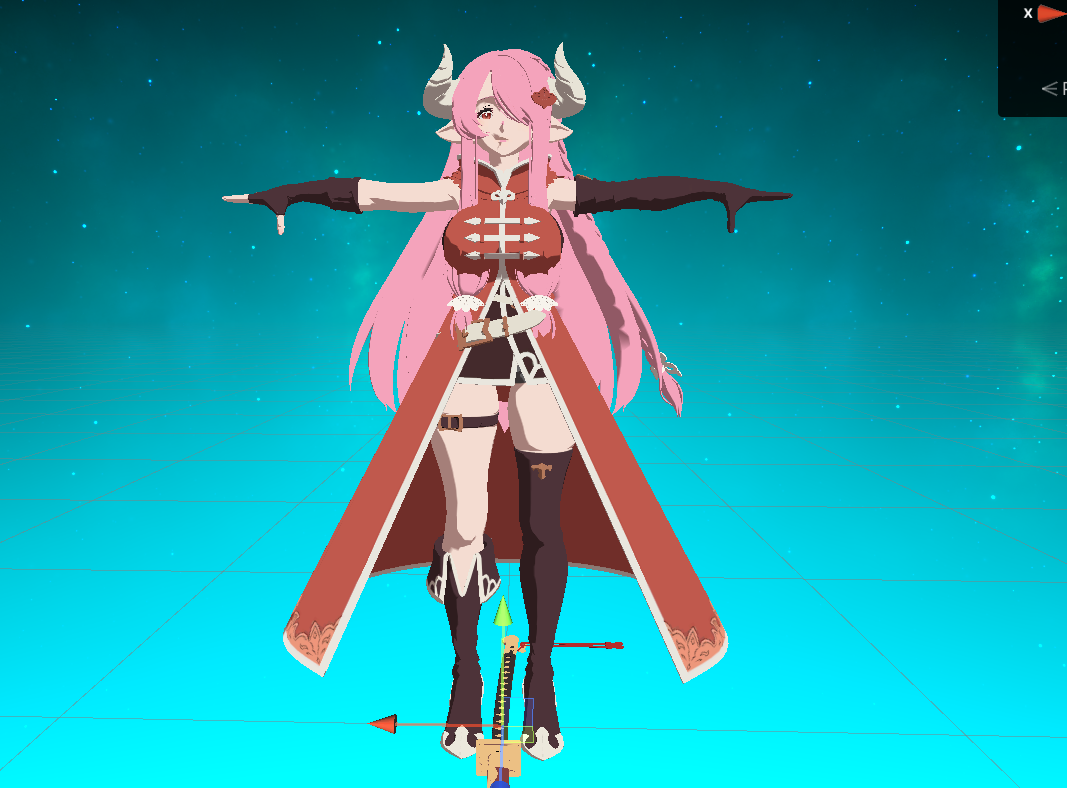

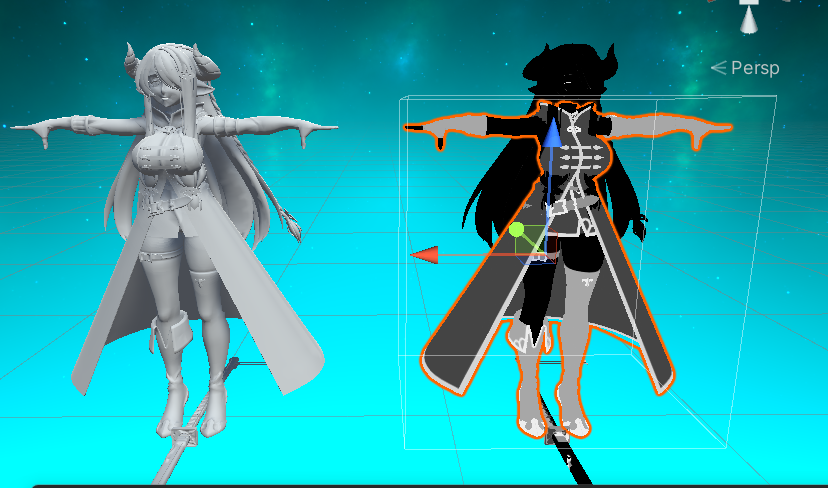

此时获得了基本的卡通光照，但阴影部分还是死黑的，所以需要后续处理

简单的阴影提亮方式

此方法精细度稍差，所以碧蓝幻想采用了SSS贴图进行采样黑色部分 将Toon_diffuse直接加上0.5，这样原本死黑的部分变为中灰度0.5，会显示原本颜色的0.5亮度



1
2
3
4
5
6


half toon_diffuse = saturate((half_lambert - _ToonThesHold) * _ToonHardness);
Toon_diffuse = saturate(toon_diffuse + 0.5);
******************************************************************
//最终颜色
half3 final_color = toon_diffuse * base_color;
return float4(final_color, 1.0);

碧蓝幻想暗部颜色采样

采样了NRM_Sss贴图的颜色信息，使用toon_diffuse作为lerp函数的Alpha值控制输出亮部和暗部的颜色



1
2
3
4
5
6
7
8
9
10
11
12


// sample the texture
half4 base_map = tex2D(_BaseMap, uv1);
half3 base_color = base_map.rgb;
half4 sss_map = tex2D(_SSSMap, uv1);
half3 sss_color = sss_map.rgb;
//diffuse
half NdotL = dot(normalDir, lightDir);          //-1~1结果
half half_lambert = (NdotL + 1.0) * 0.5;        //0~1结果
half toon_diffuse = saturate((half_lambert - _ToonThesHold) * _ToonHardness);
*****************************************************************************
half3 final_color = lerp(sss_color, base_color, toon_diffuse);
return float4(final_color, 1.0);

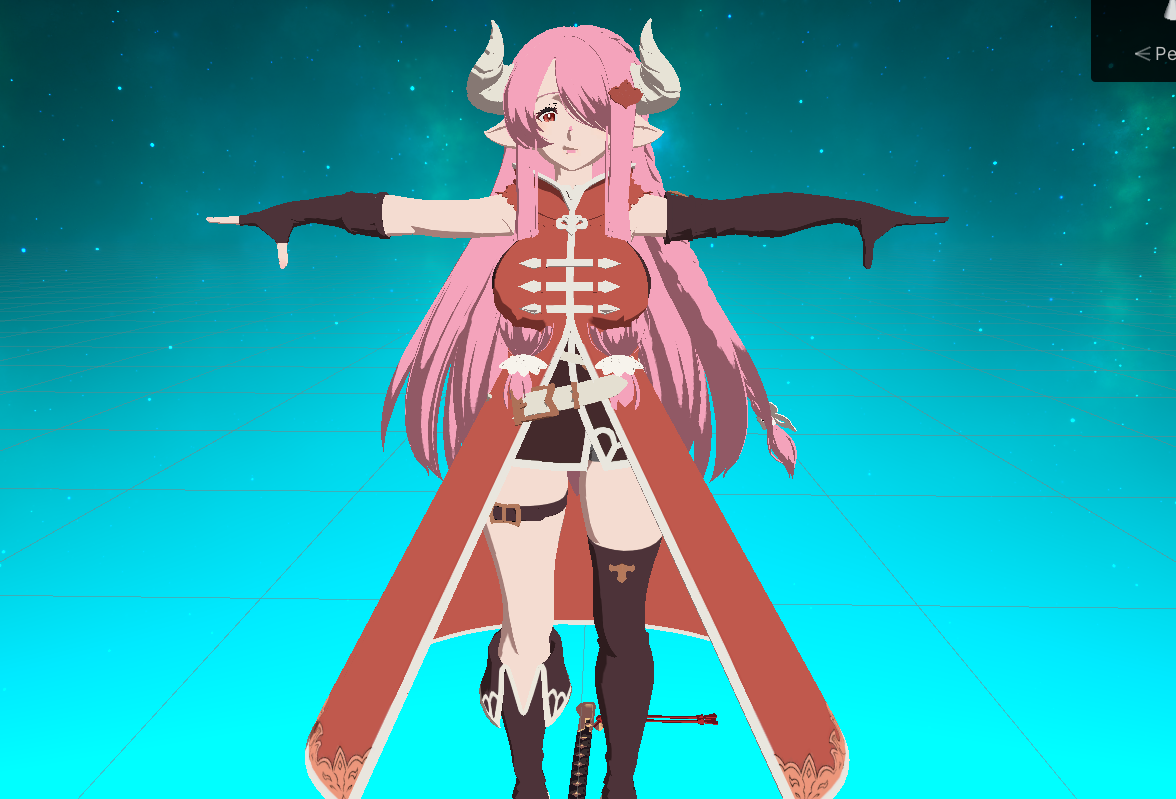

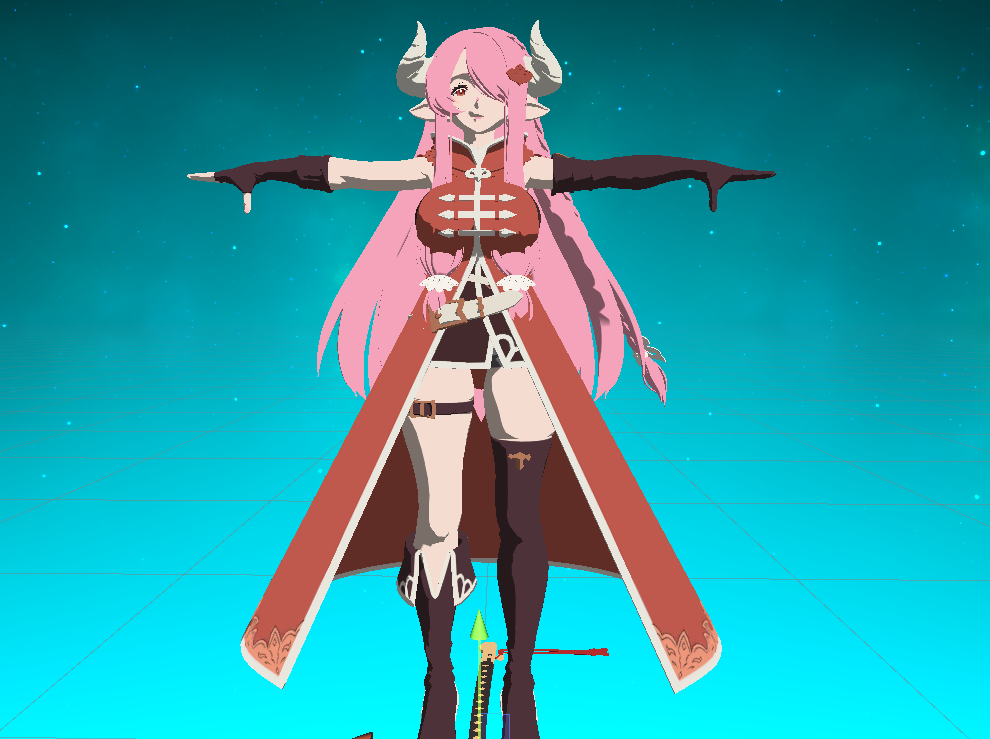

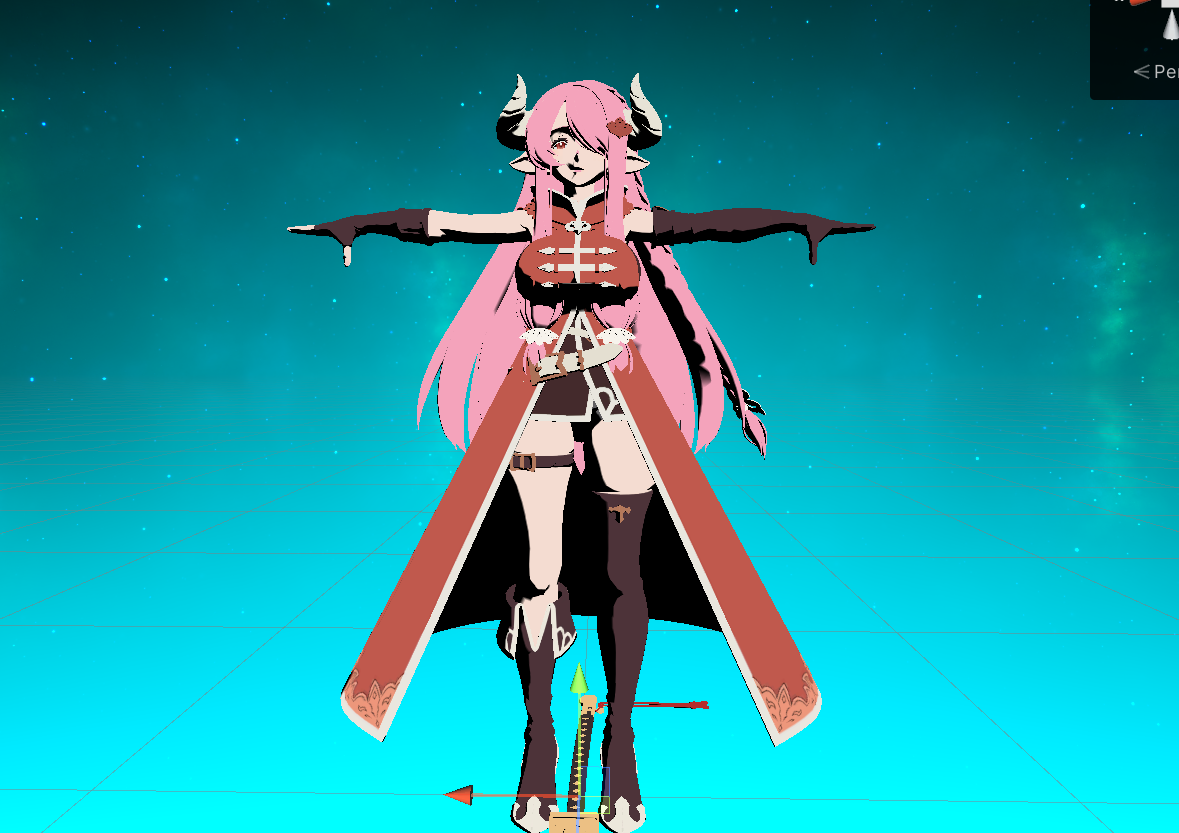

可以看出阴影部分颜色要精细很多

使用NRM_ilm贴图(G通道)

控制阴影偏移(G通道)

*使用half_lambert+diffuse_control对原阴影进行偏移



1
2
3
4
5
6
7
8
9


//ILM贴图
half4 ilm_map = tex2D(_ILMMap, uv1);
half spec_intensity = ilm_map.r;  //高光强度
half diffuse_control = ilm_map.g; //阴影偏移控制
half spec_size = ilm_map.b;       //高光大小
half inner_line = ilm_map.a;      //内描线
********************************************************************
half half_lambert_term = half_lambert + diffuse_control;
half toon_diffuse = saturate((half_lambert_term - _ToonThesHold) * _ToonHardness);

此时结果可见不正常，阴影不见了，原因是half_lambert取值范围是0~1，diffuse_control虽然是0~1的取值范围，但偏移值是按中灰度计算的，所以需要重映射到-1~1 重映射



1


half diffuse_control = ilm_map.g * 2.0 - 1.0; //阴影偏移控制

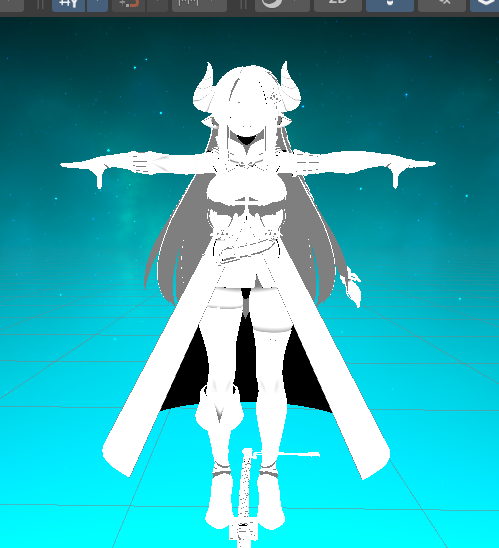

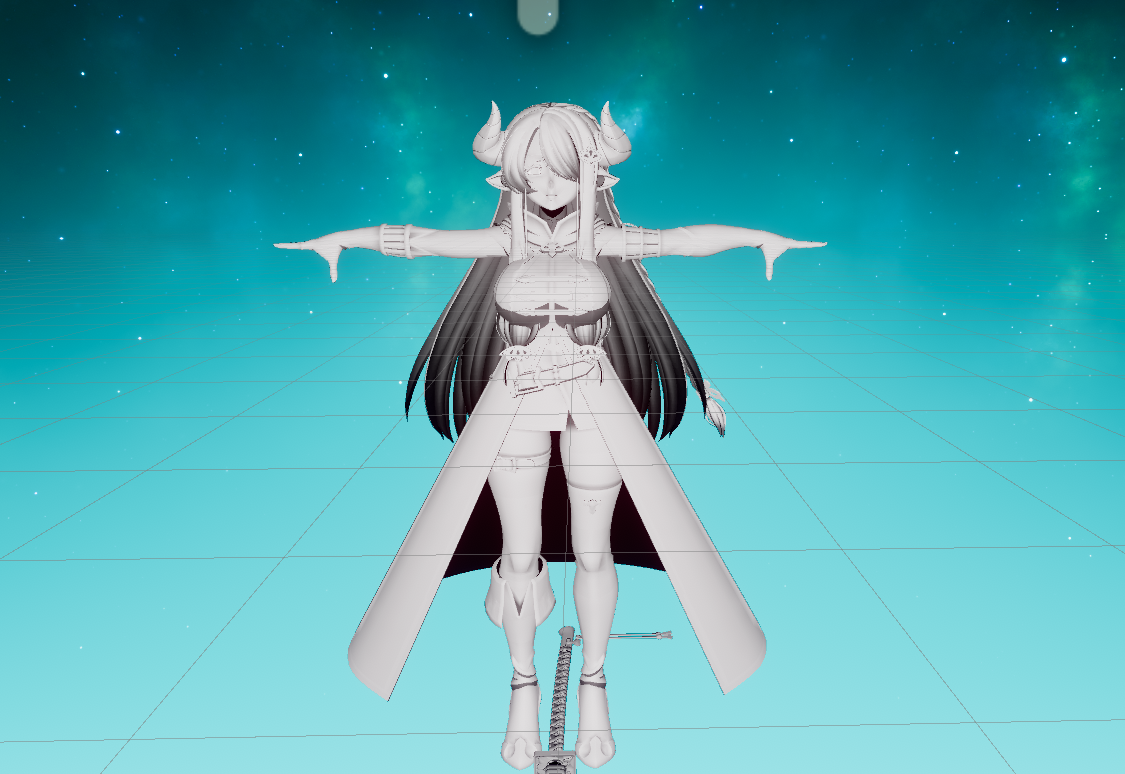

此时阴影恢复，头发有了阴影结构，如果阴影依旧不对则需要调整贴图，查看是否为127的中灰度值，应该是偏移数值有问题

添加AO

获取顶点色



1
2
3
4
5
6


//appdata
float4 color: Color;
//v2f
float4 vertex_color : TEXCOORD3;
//v2f vert (appdata v)
o.vertex_color = v.color;

取得顶点色R通道（AO信息）



1


  float ao = i.vertex_color.r; //AO

混合AO



1


 half half_lambert_term = half_lambert * ao + diffuse_control;

此时阴影细节更加丰富，已经达到初步效果

高光计算

一般高光计算

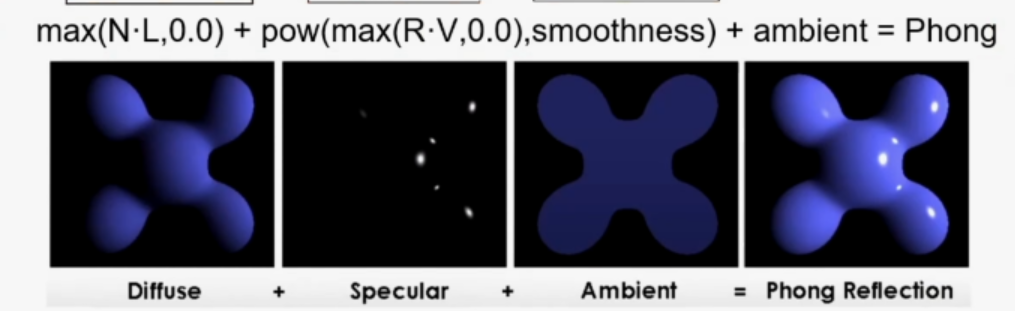

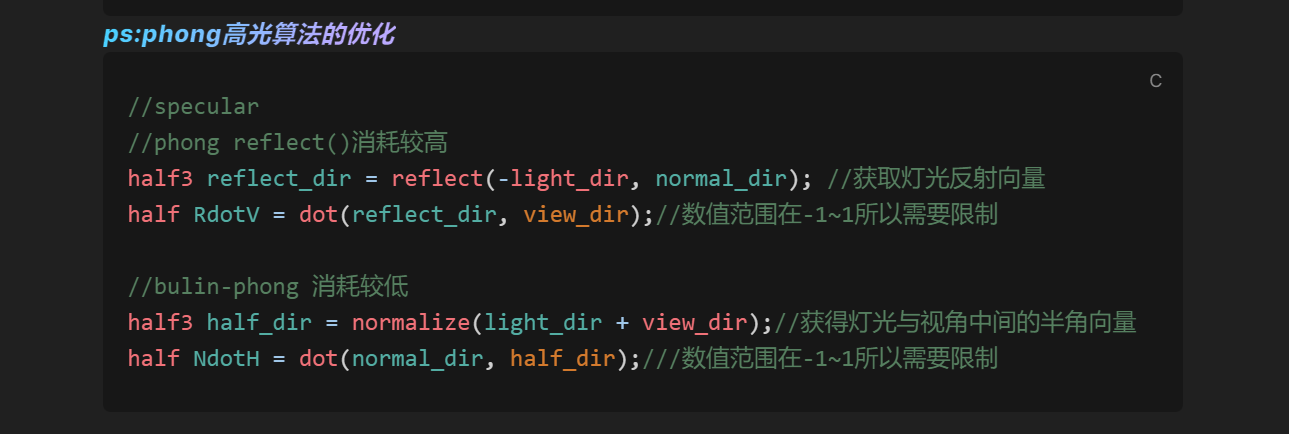

传统方式使用Bulinphong进行计算高光

特殊高光算法

使用NdotV获得菲涅尔遮罩，并映射到0~1范围



1
2


//spec
float NdotV = (dot(normalDir, viewDir) + 1.0) * 0.5;

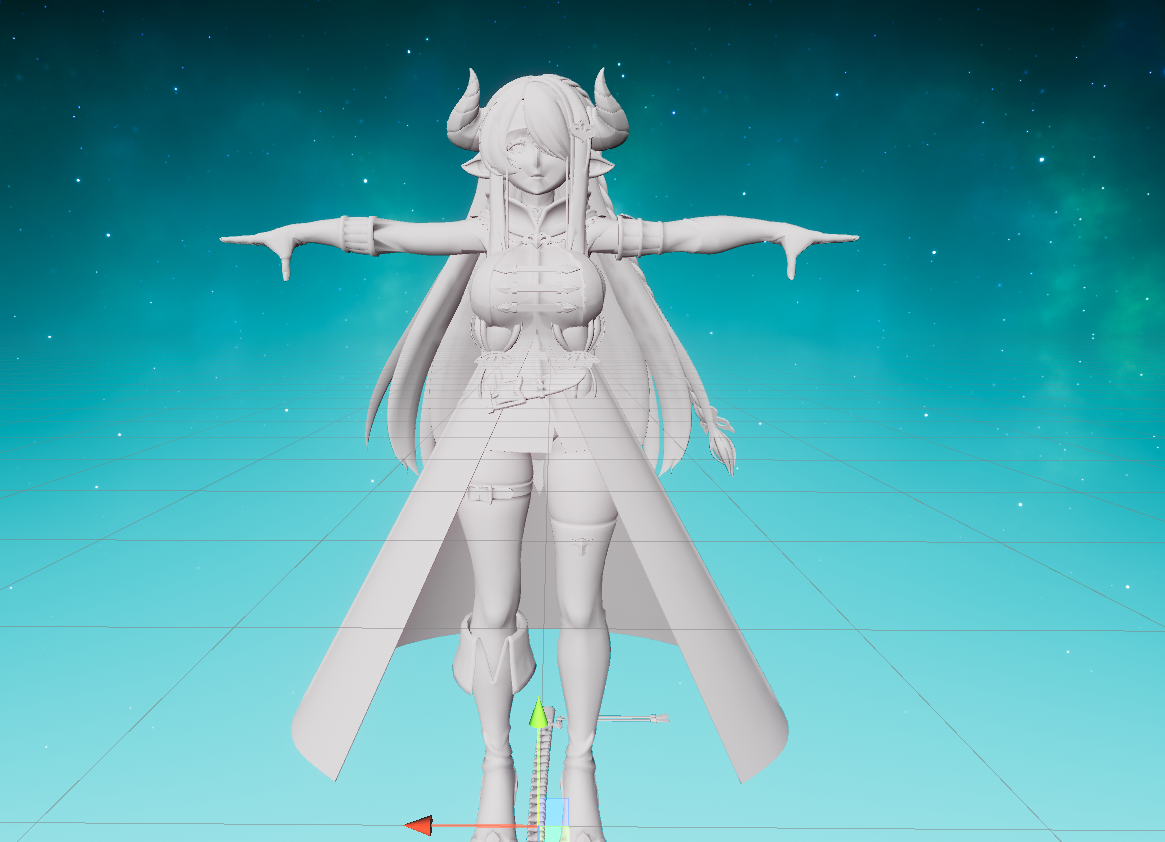

NdotV结果如下： 因为有AO和阴影偏移影响所以需要混合AO信息和加上偏移



1


float spec_term = NdotV * ao + diffuse_control;

spec_term结果如下： 此时的阴影信息仅会收到视角影响，而正常情况下光照方向也会影响阴影位置，所以需要对正常光照下的阴影进行混合 高光项取9:1的比例混合 half_lambert 和 spec_term ps：此处使用偏移后的half_lambert_term更为合理，但两者结果一样可以不用修改



1


half half_lambert_term = half_lambert * ao + diffuse_control;




1
2
3


spec_term = half_lambert * 0.9 + spec_term * 0.1;
********************************************************************
spec_term = half_lambert_term * 0.9 + spec_term * 0.1;

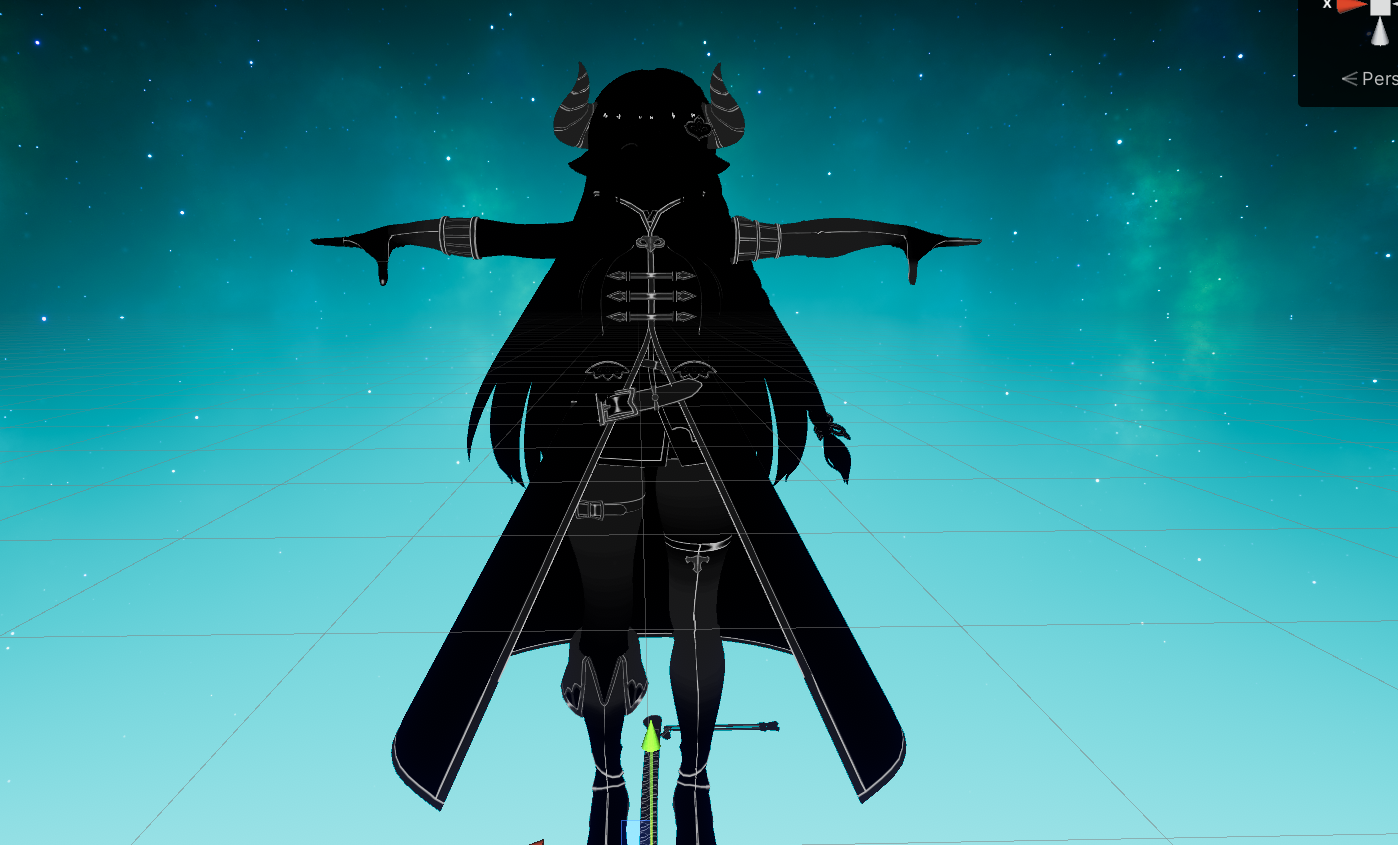

half_lambert结果如下： 混合后spec_term结果如下： spec_term - (1 - spec_size * _SpecSize)可以获得高光mask，spec_term减去高光区域（黑色）的即减去一个负数，该区域会变亮，减去白色区域则会变黑，最后求出高光区域，此处500是控制边缘软硬度



1


half toon_spec = saturate((spec_term - (1 - spec_size * _SpecSize)) * 500);

NRM_ilm贴图(B通道)spec_size 1 - spec_size * _SpecSize

toon_spec 设置将要混合的高光颜色



1


half3 spec_color  = (_SpecColor.xyz + base_color) * 0.5;

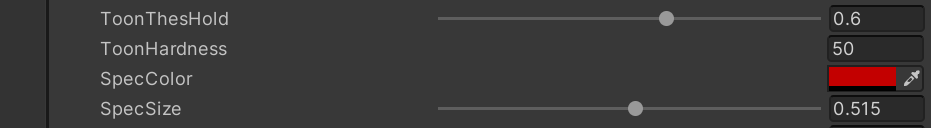

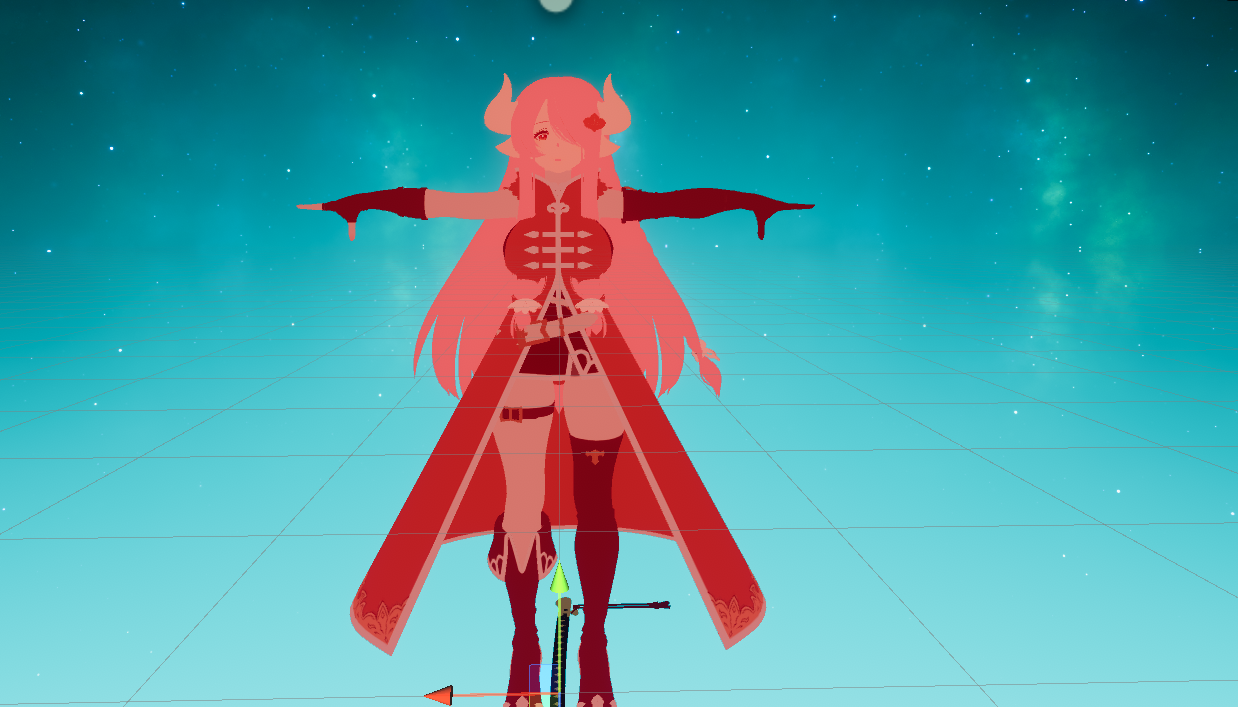

此时高光颜色为红色 将高光区域mask混合高光颜色和控制强度



1


half3 final_spec = toon_spec * spec_color * spec_intensity;

最终高光结果

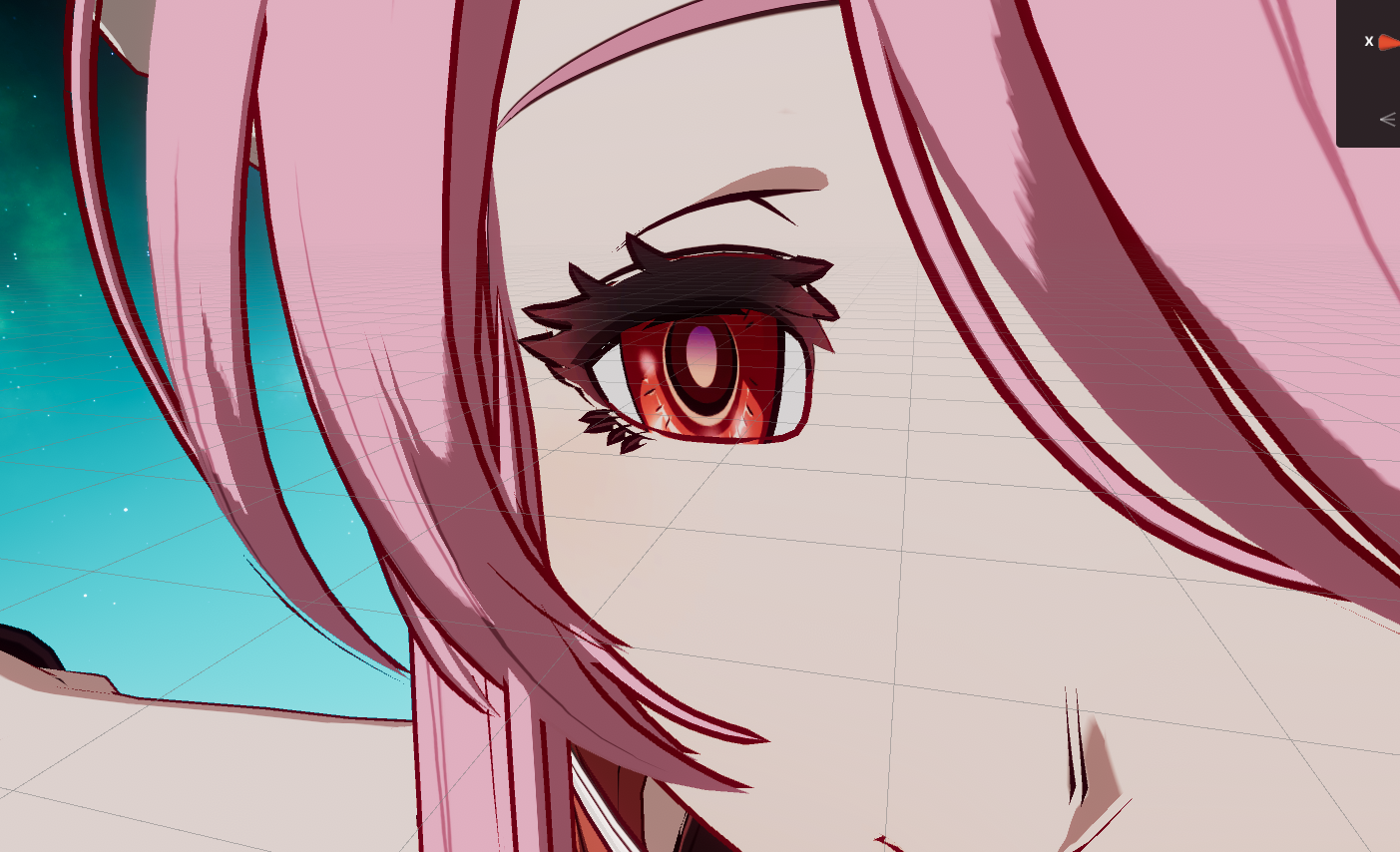

贴图描线添加

读取NRM_ilm贴图(A通道)和NRM_detail贴图，即内描线和细节描线



1
2
3
4
5
6
7
8
9
10
11


//ILM贴图
half4 ilm_map = tex2D(_ILMMap, uv1);
half spec_intensity = ilm_map.r;  //高光强度
half diffuse_control = ilm_map.g * 2.0 - 1.0; //阴影偏移控制
half spec_size = ilm_map.b;       //高光大小
half inner_line = ilm_map.a;      //内描线
//Detail贴图
half4 detail_map = tex2D(_DetialMap, uv2);//细节描线
*******************************************************
//描线
half3 inner_line_color = lerp(base_color * 0.2, float3(1,1,1), inner_line);

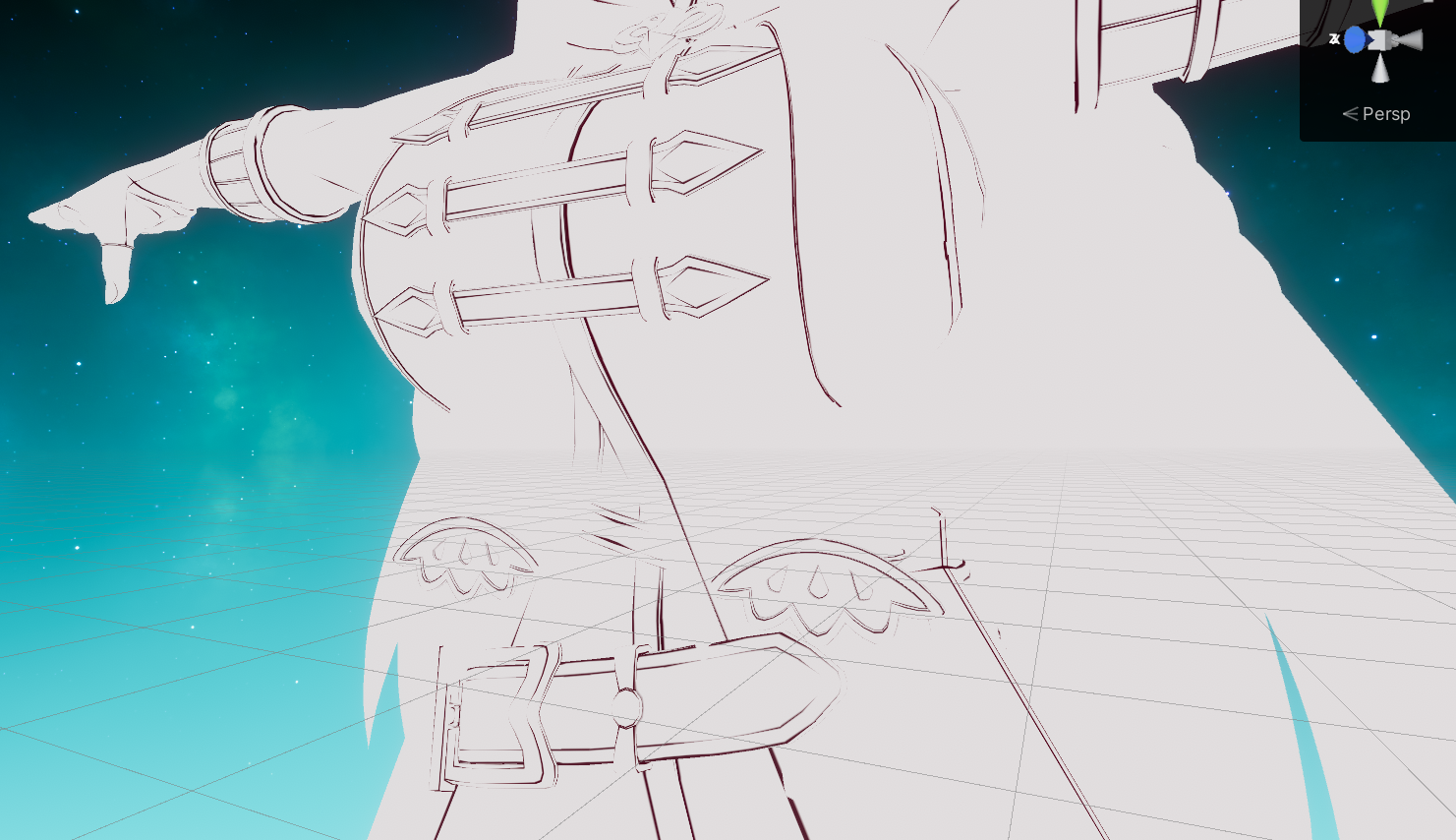

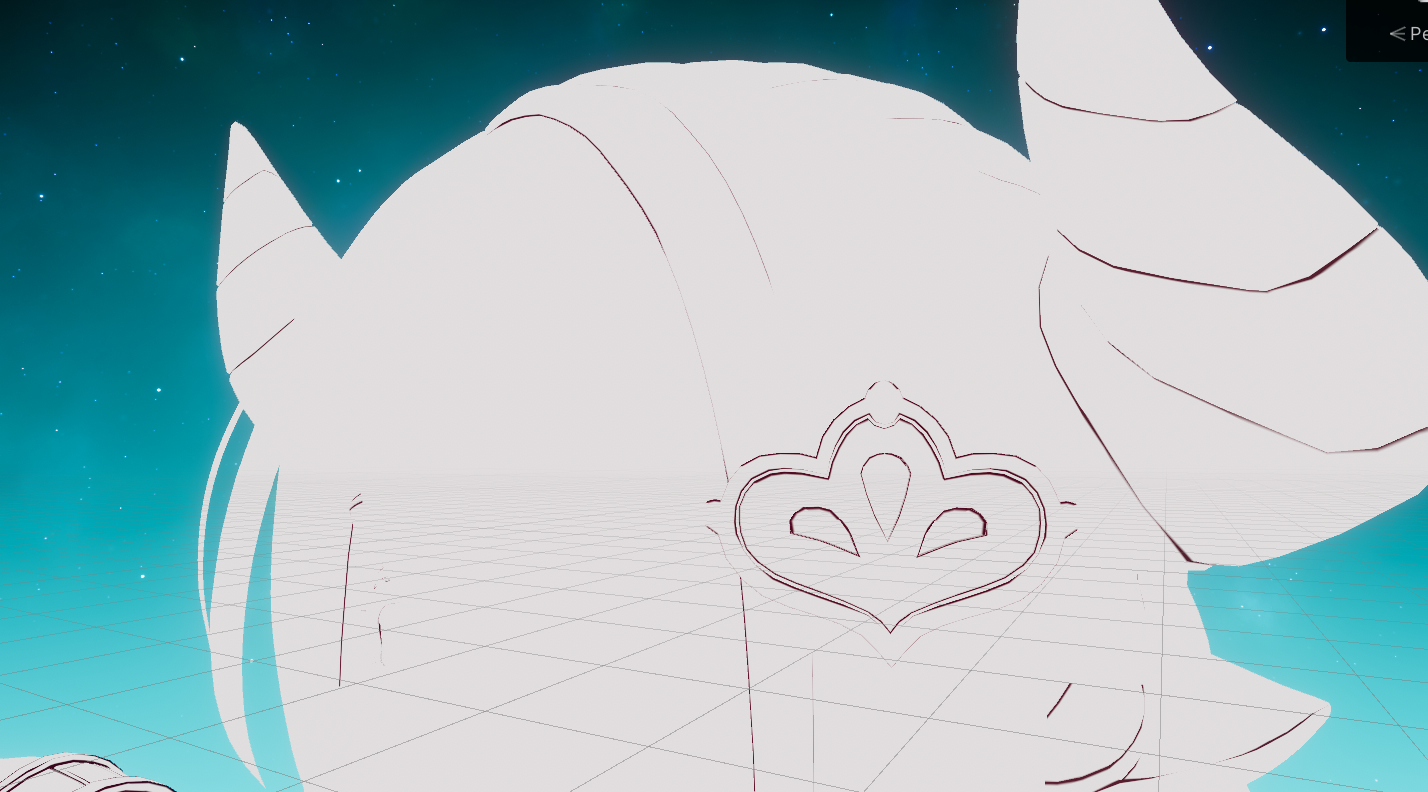

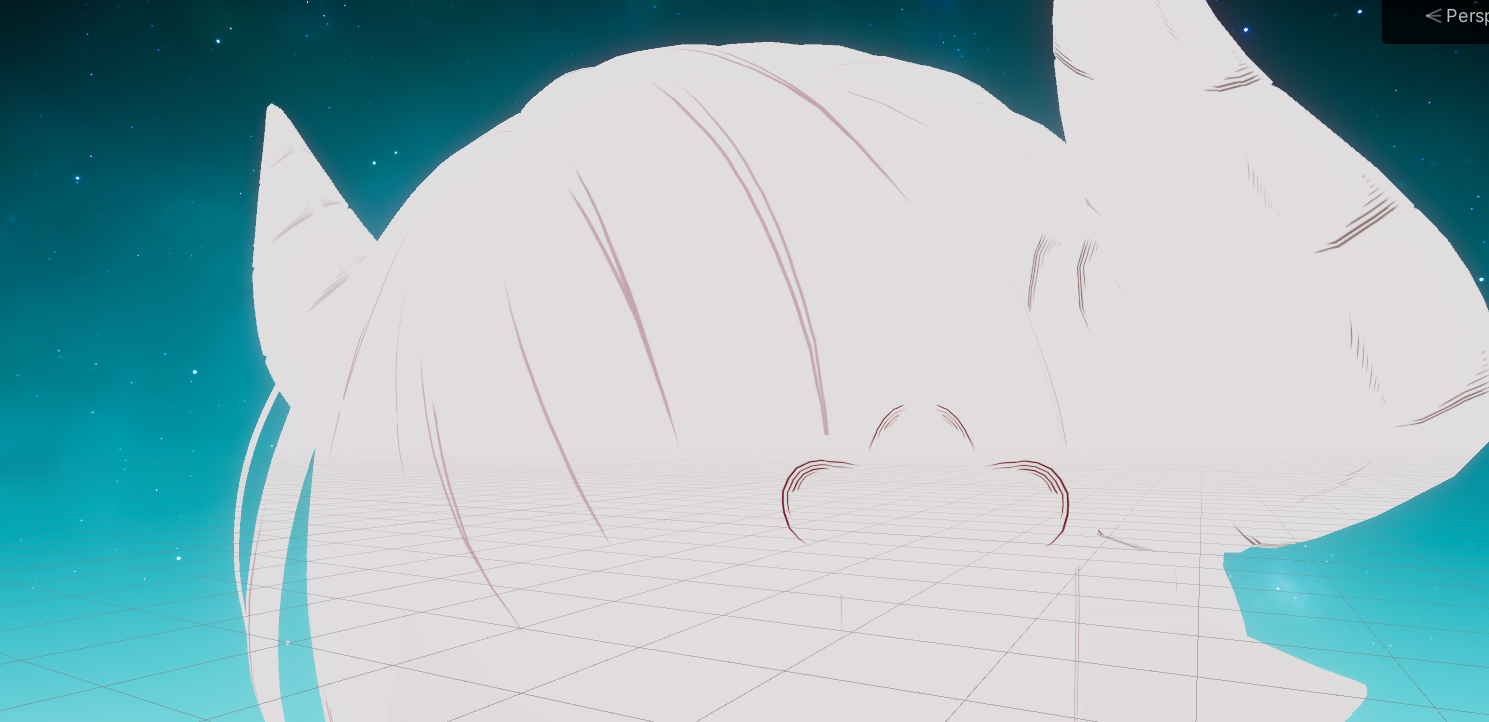

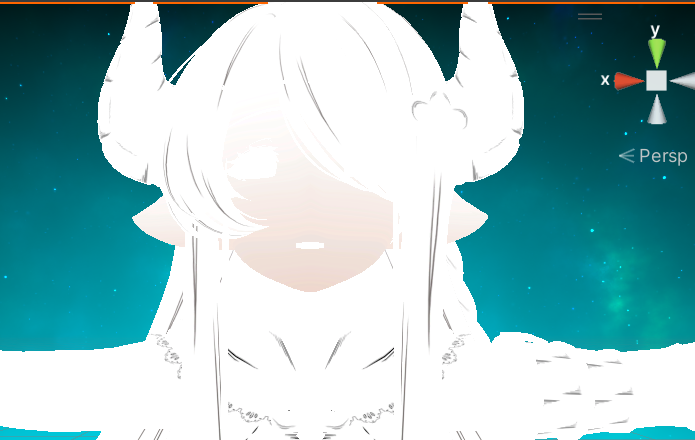

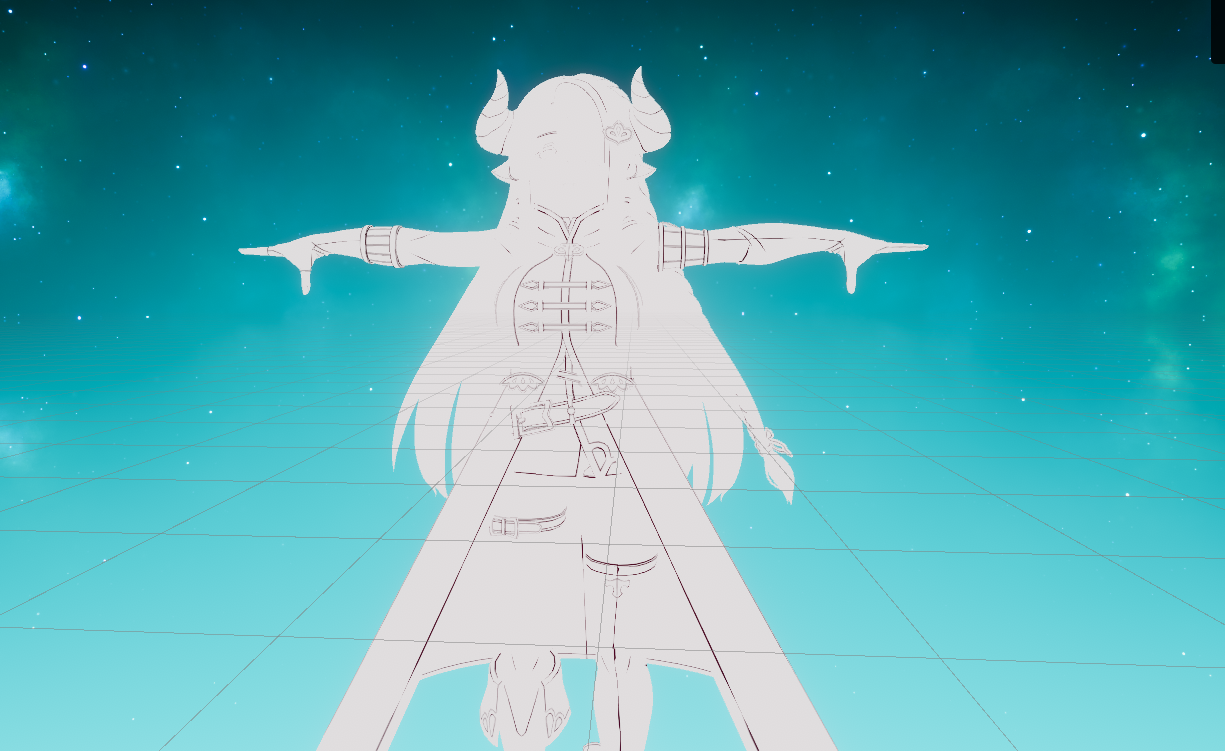

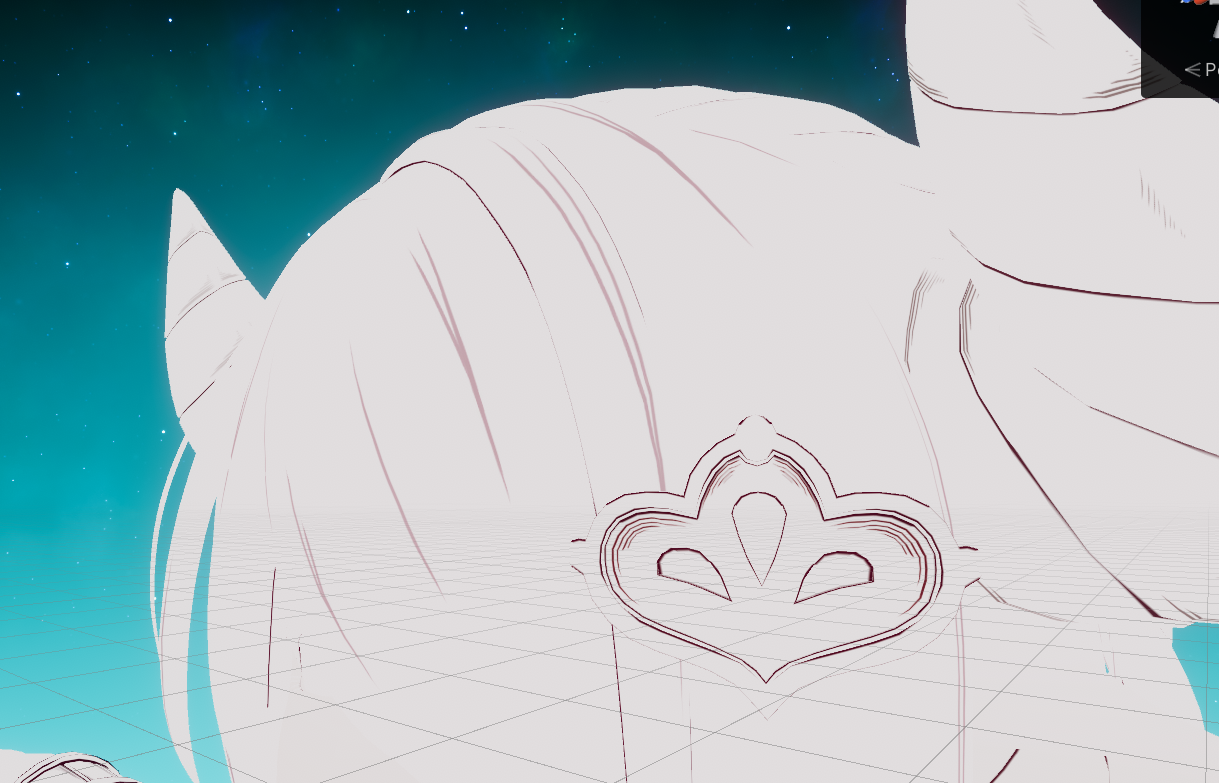

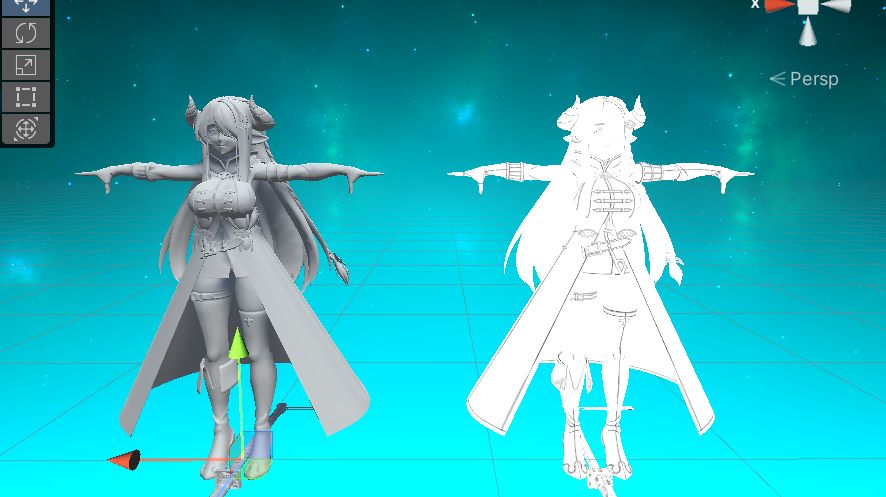

inner_line，内描线如下： 使用lerp函数，白色输出依旧为白色（1,1,1），而黑色部分输出原本颜色的0.2强度，即可获得混合原本颜色的描线 inner_line_color如下： 同理对细节描写进行颜色混合



1


half3 detail_line_color = lerp(base_color * 0.5, float3(1,1,1), detail_map.xyz);

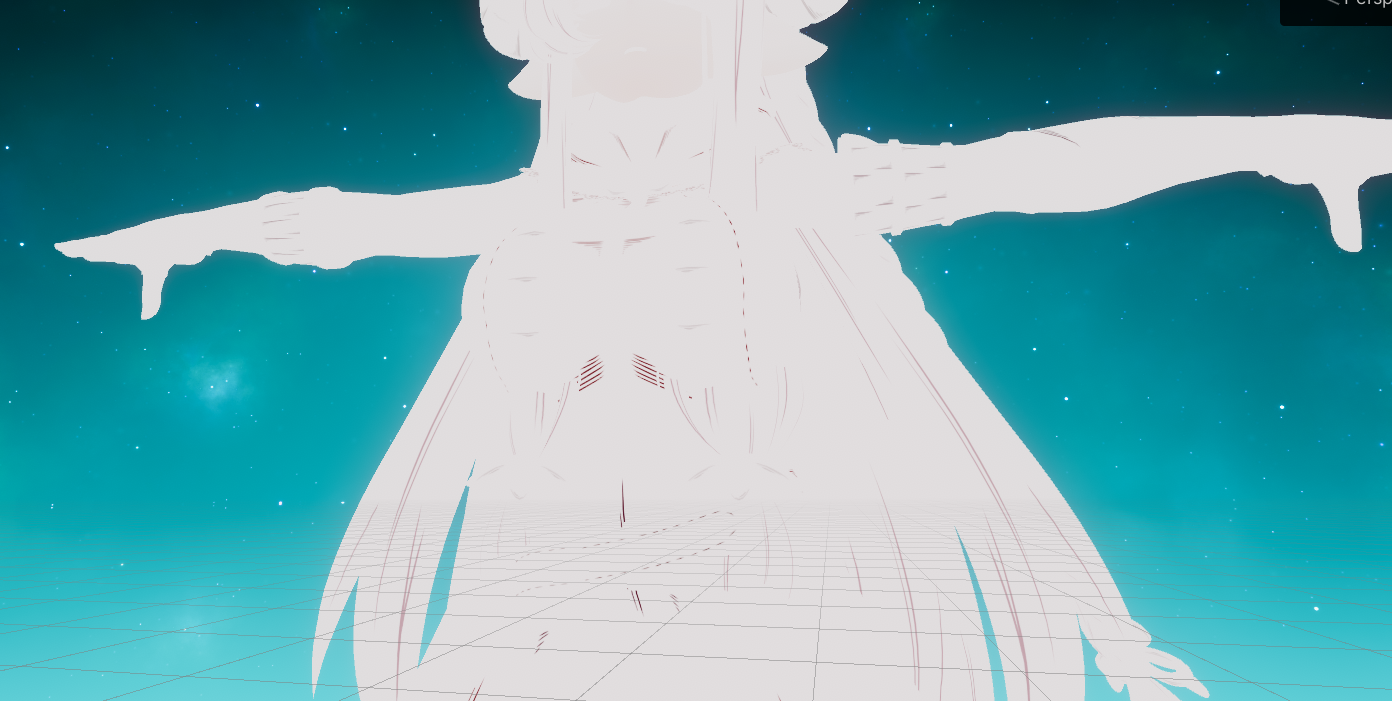

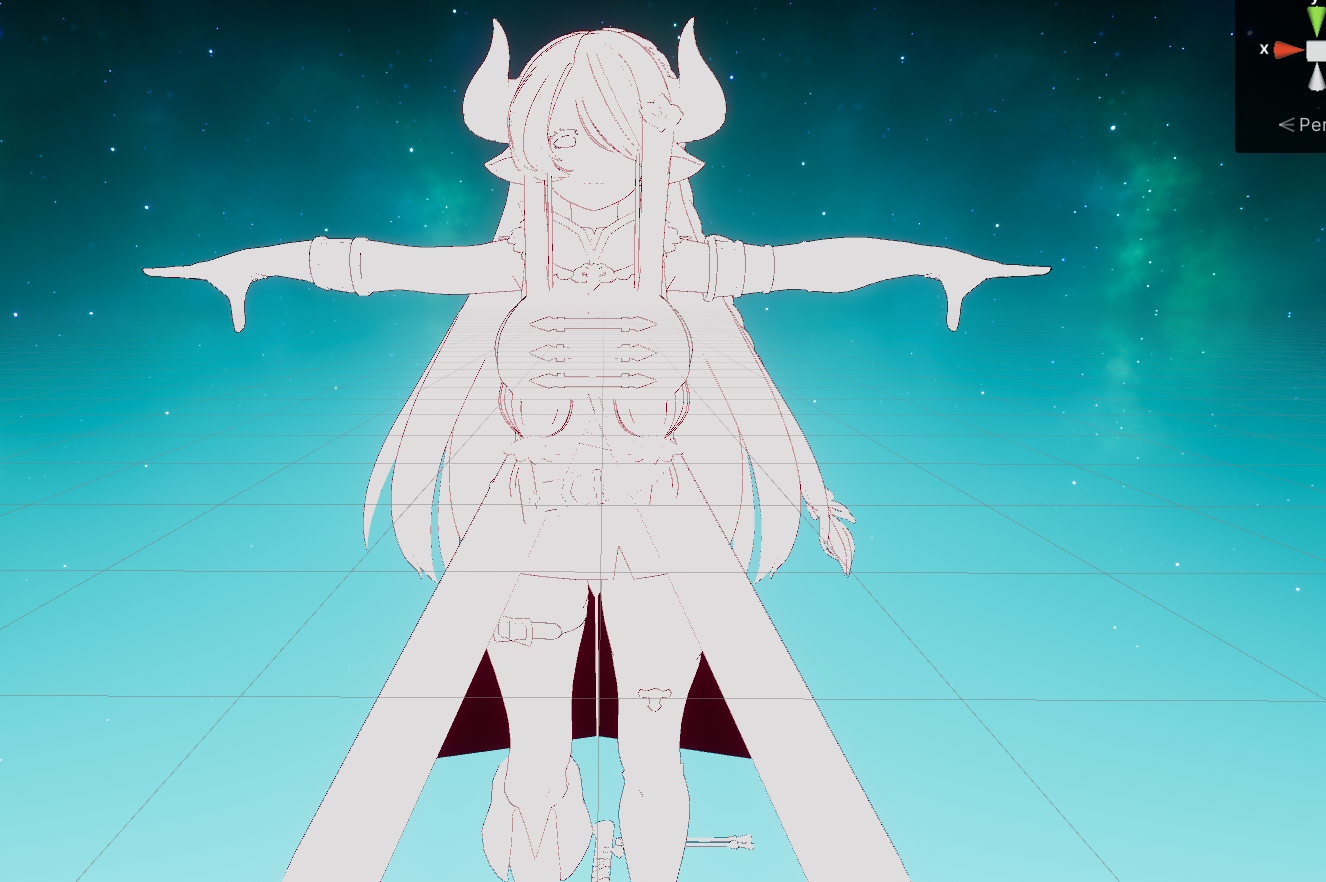

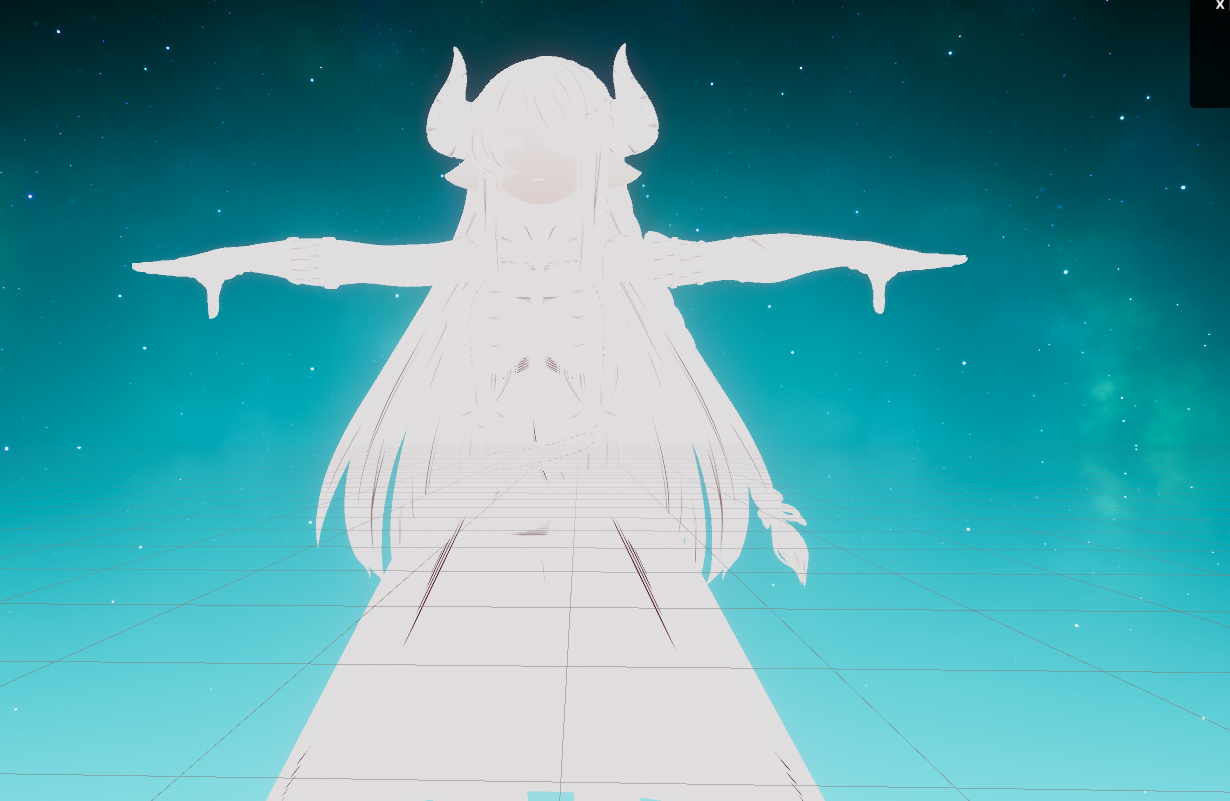

detail_map.xyz如下： *detail_line_color如下： *将两种描线混合，因为两种线并不会有重复，所以乘法混合即可



1


half3 final_line = inner_line_color * detail_line_color;

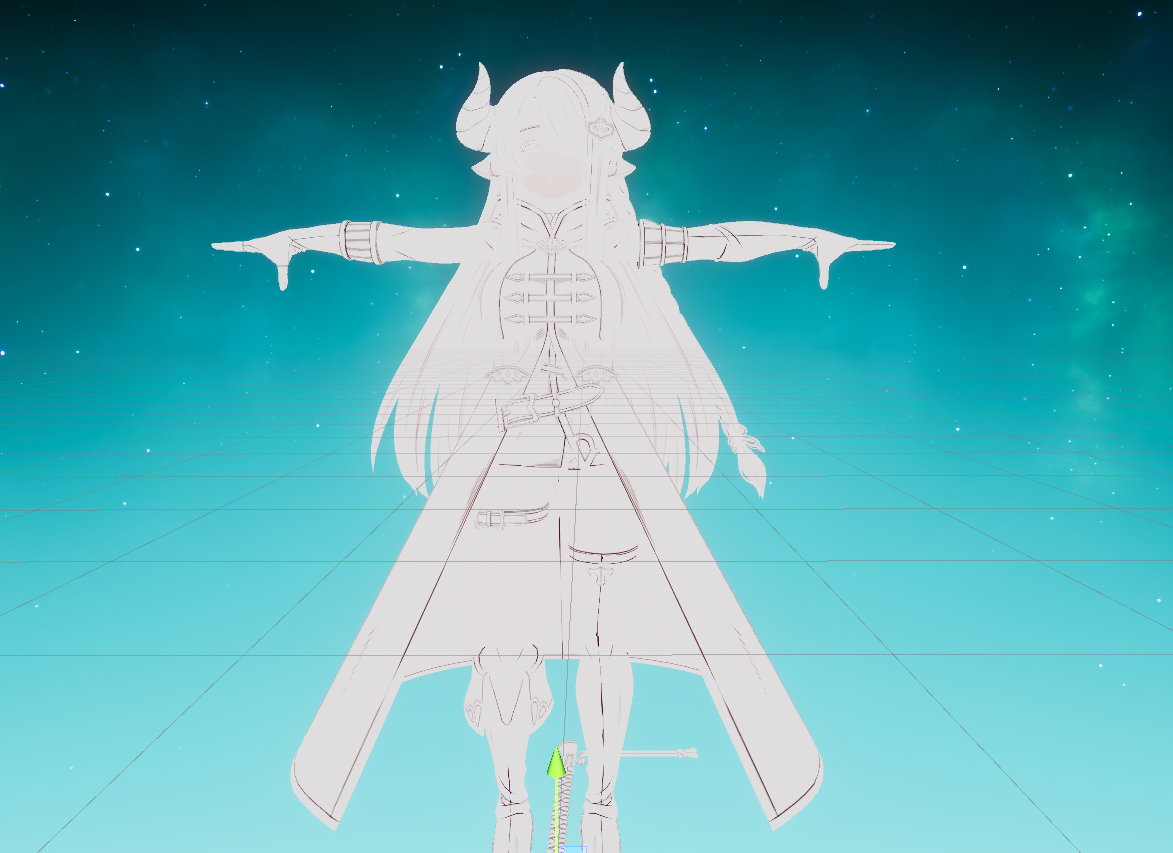

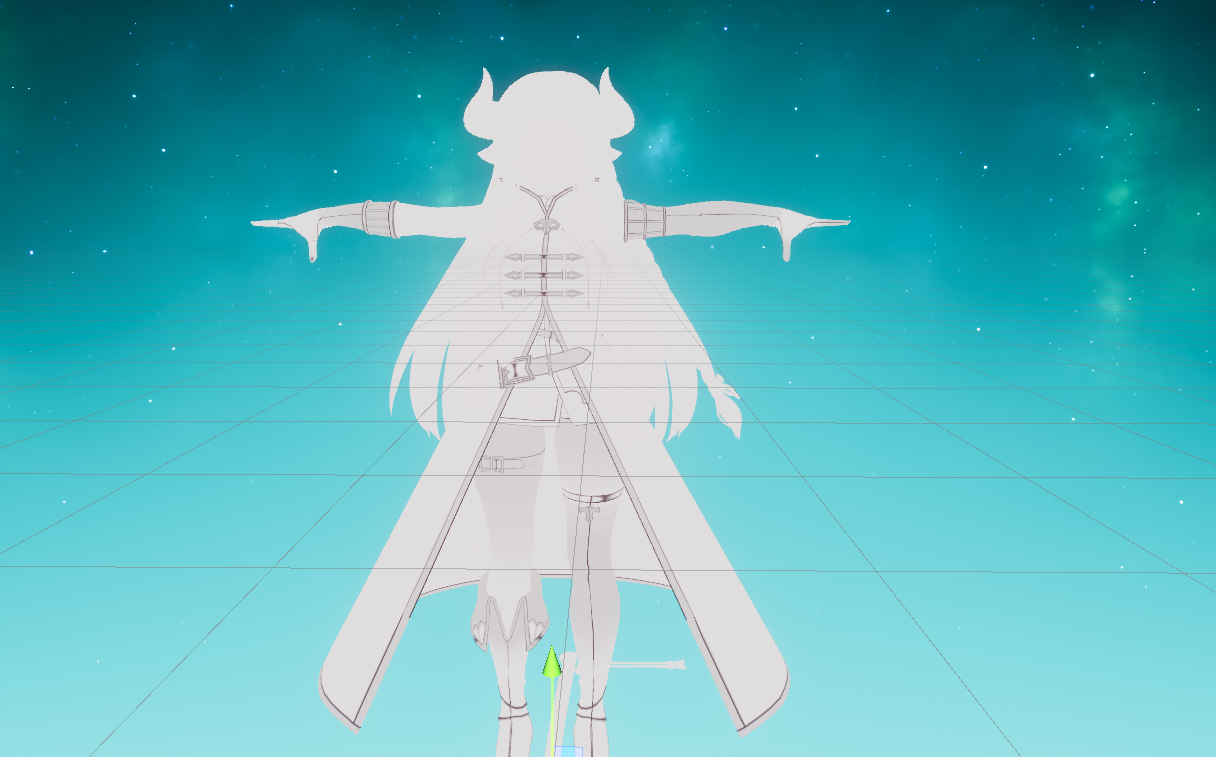

final_line如下：

最终颜色混合



1


half3 final_color = (final_diffuse + final_spec) * final_line;

final_color如下： 碧蓝幻想在末尾做了一个类色调映射的计算，来压低亮度提高对比度



1
2


final_color = sqrt(max(exp2(log2(max(final_color,0)) * 2.2), 0.0)); //色彩调整
return float4(final_color, 1.0);

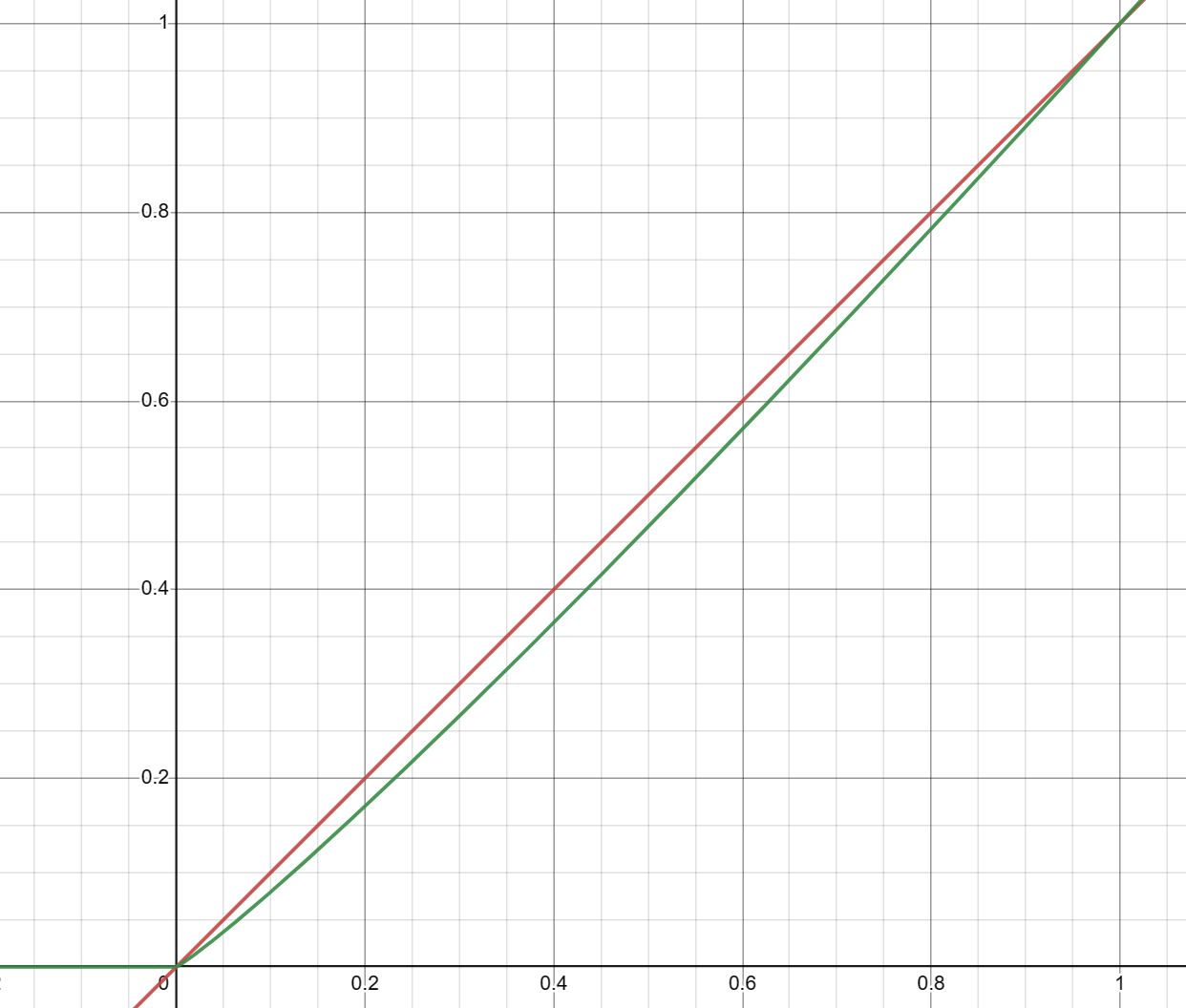

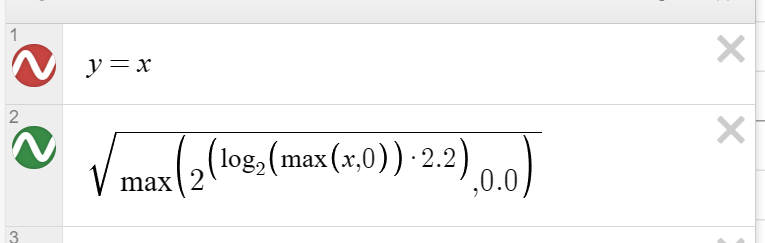

函数图如下： * **效果预览

外轮廓线描边添加

复制Pass，删除多余代码，添加正面剔除，去除光照头文件



1
2
3
4
5


Cull Front
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#include "UnityCG.cginc"

修改顶点Shader，进行顶点偏移设置 获取顶点位置，加上顶点法线方向的单位向量x位于长度，即可按法线放大原来模型顶点，开启正面剔除后就可以获得轮廓描线。这俩乘上一个0.0001是控制_OutlineWidth的强度，使其更可控



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19


v2f vert (appdata v)
{
	v2f o;
	//******************世界空间处理***********
	// float3 pos_world = mul(unity_ObjectToWorld, v.vertex).xyz;
	// float3 normal_world = normalize(UnityObjectToWorldNormal(v.normal));
	// pos_world += normal_world * _Outline;
	// o.pos = mul(UNITY_MATRIX_VP, float4(pos_world, 1.0));

	//*******************观察空间处理**************
	float3 pos_view = UnityObjectToViewPos(v.vertex);
	float3 normal_world = UnityObjectToWorldNormal(v.normal);
	float3 outlinDir = normalize(mul((float3x3)UNITY_MATRIX_V,normal_world));
	pos_view += outlinDir * _OutlineWidth * 0.0001;
	o.pos = mul(UNITY_MATRIX_P, float4(pos_view, 1.
	o.uv = v.texcoord0;
	o.vertex_color = v.color;
	return o;
}

修改片元Shader，为描线混合颜色



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16


half4 frag (v2f i) : SV_Target
{

    // *****sample the texture******
    //Base贴图
    half4 base_map = tex2D(_BaseMap, i.uv);
    half3 base_color = base_map.rgb;

//此段混合颜色算法
    half maxComponent = max(max(base_color.r, base_color.g), base_color.b) - 0.004;
    half3 saturatedColor = step(maxComponent.rrr, base_color) * base_color;
    saturatedColor = lerp(base_color.rgb, saturatedColor, 0.6);
    half3 outlineColor = 0.8 * saturatedColor * base_color * _OutlineColor.xyz;

    return float4(outlineColor, 1.0);
}

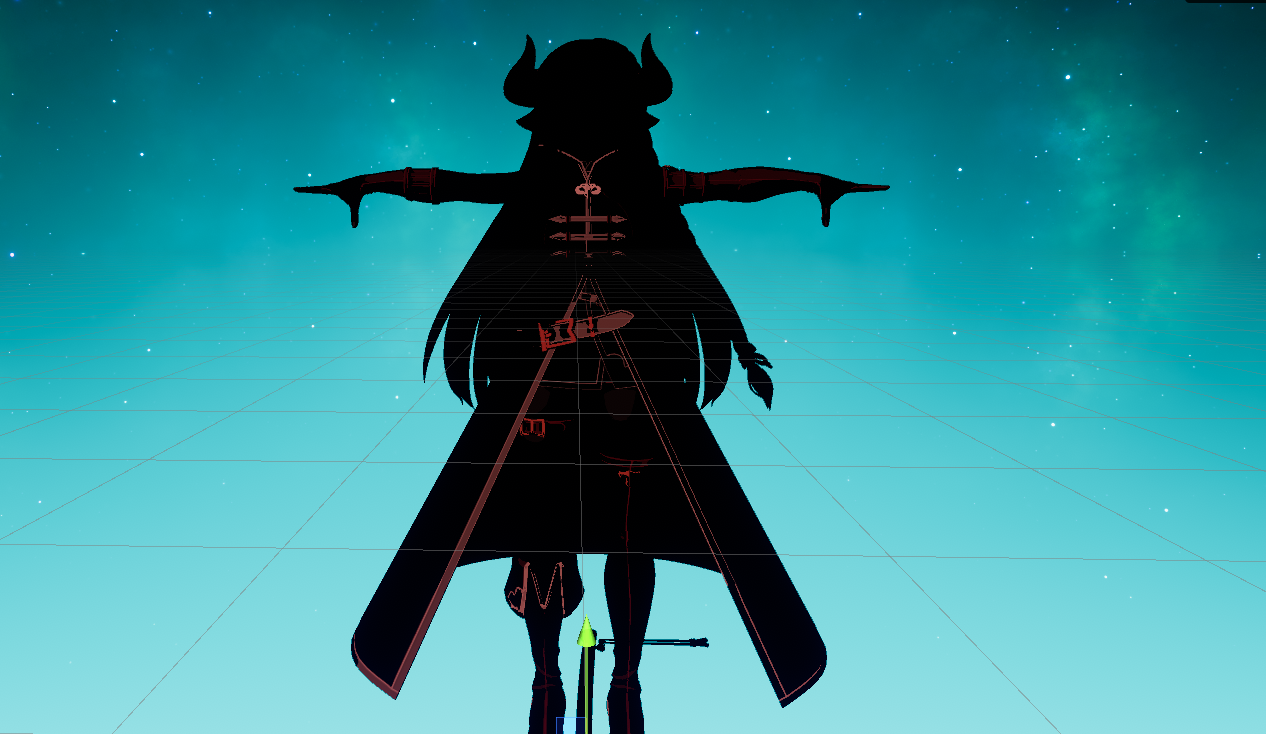

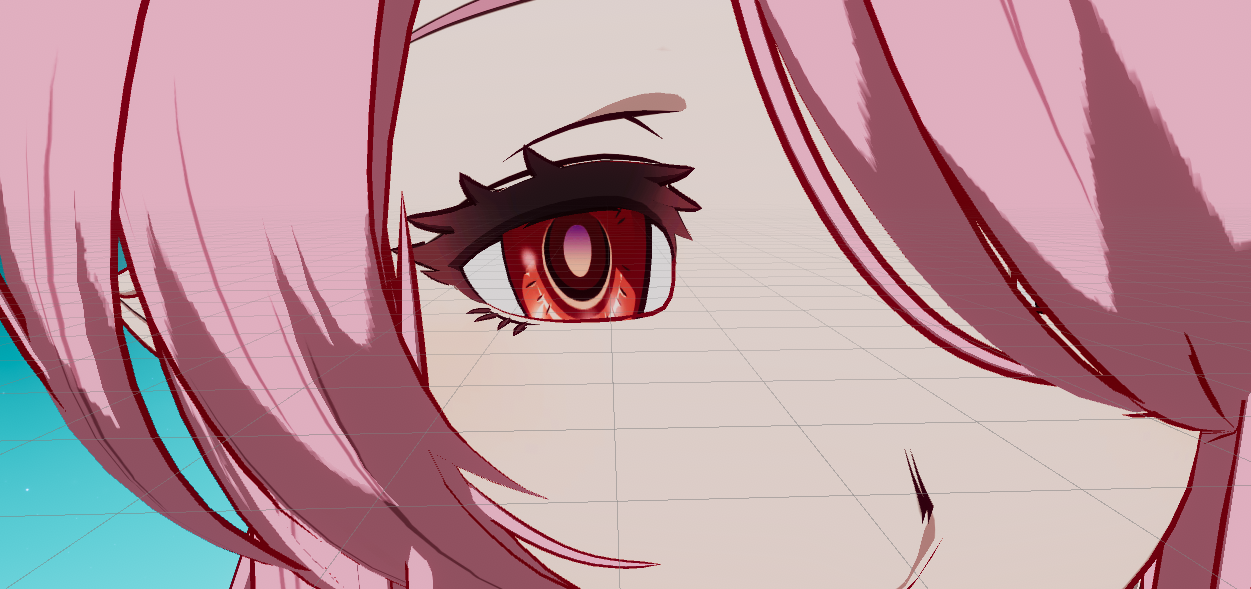

此时轮廓描线如下： 此时描线均为同样粗细和深度，所以需要处理 使用顶点色，使用A通道进行绘制描边粗细的权重



1


pos_view += outlinDir * _OutlineWidth * 0.0001 * v.color.a;

混合顶点色B通道，对描边进行Z轴深度控制



1
2
3
4
5


_OutlineZbias("Outline Zbias", Float) = -10.0
**********************************************
float _OutlineZbias;
********************************************
outlinDir.z = _OutlineZbias * (1.0 - v.color.b);

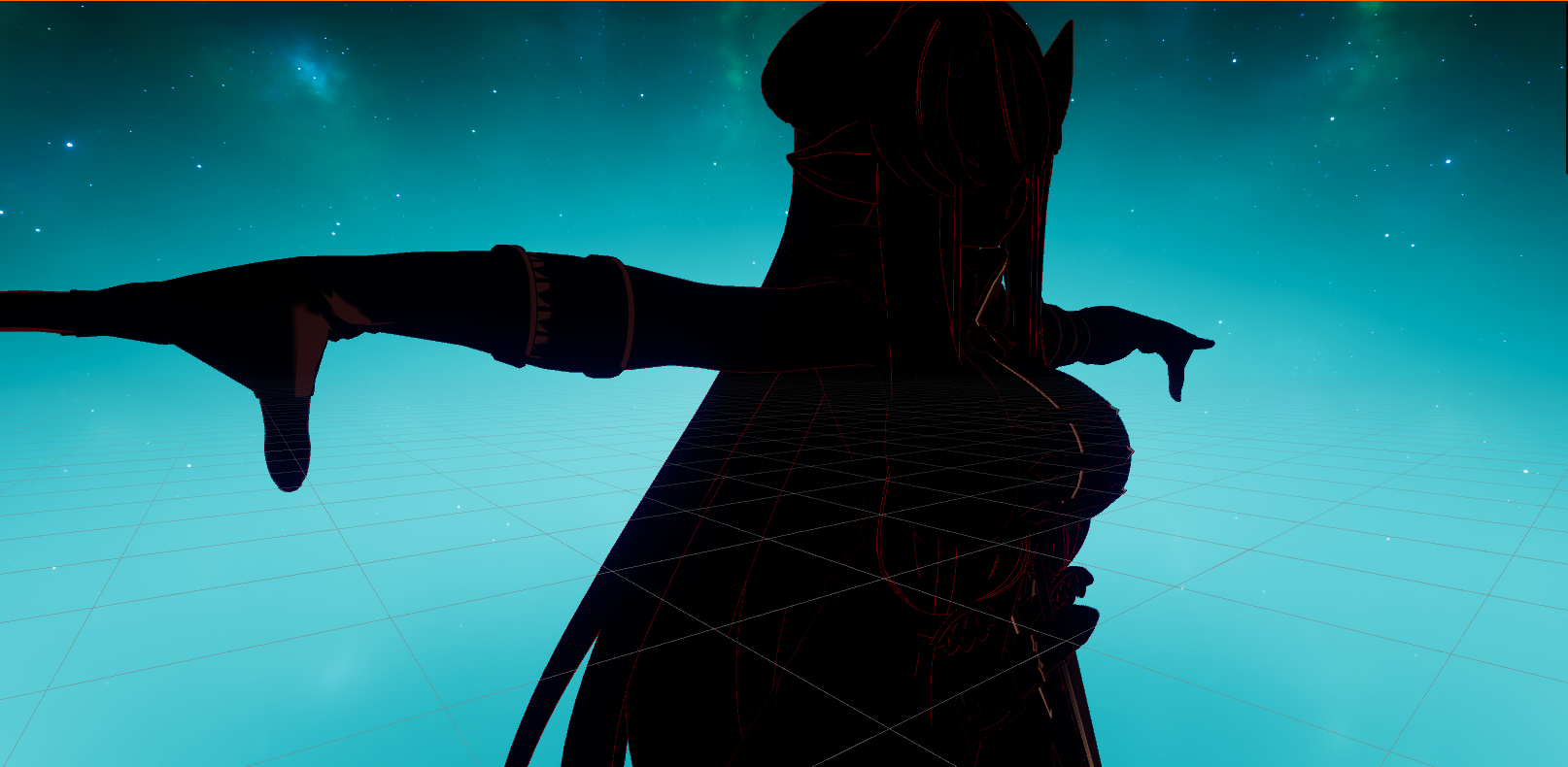

顶点色B通道如下：**

边缘补光（可选做，主要是Demo展示用）

新增灯光向量，和灯光颜色参数



1
2


_RimLightDir("RimLight Dir", vector) = (1,0,-1,0)
_RimLightColor("RimLight Color", Color) = (1,1,1,1)

将补充灯光转换到视图空间，使其随视角变化，当前为世界空间 unity_MatrixInvV为世界空间到视图空间逆矩阵



1
2


//补光
float3 lightDir_rim = normalize(mul((float3x3)unity_MatrixInvV ,_RimLightDir.xyz));

按照NdoL算法求出边缘光，base_mask是皮肤区域mask，toon_diffuse是控制在无光照地方不产生补光，sss_alpha控制每个区域补光强度不同



1
2
3
4
5


half NdotL_rim = (dot(normalDir, lightDir_rim) + 1.0) * 0.5;
half rimlight_term = NdotL_rim  + diffuse_control;
half toon_rim = saturate((rimlight_term - _ToonThesHold) * 20);
half3 rim_color  = (_RimLightColor.rgb + base_color) * 0.5 * sss_alpha;
half3 final_rim_color = toon_rim * rim_color * base_mask * toon_diffuse * _RimLightColor.a;

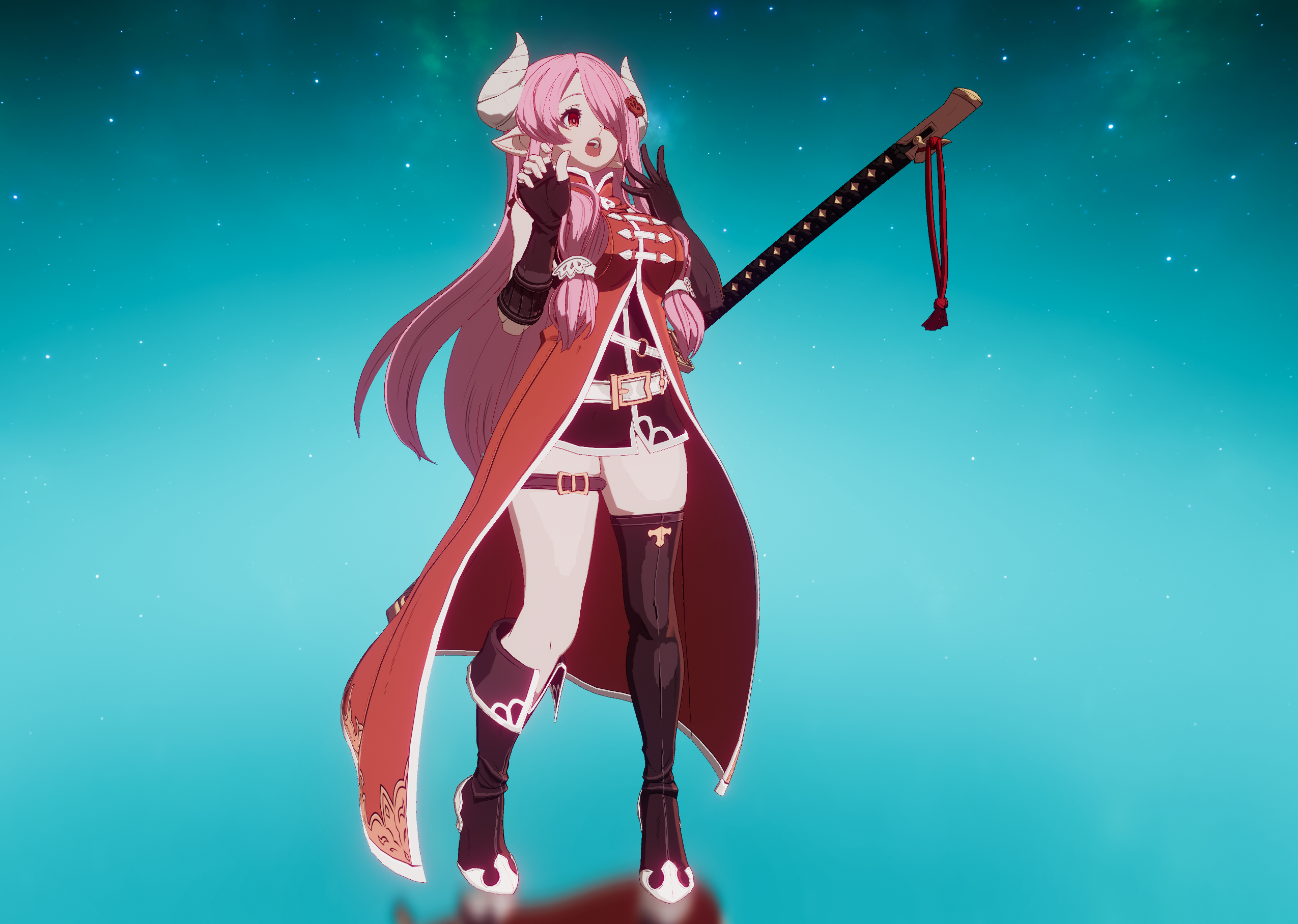

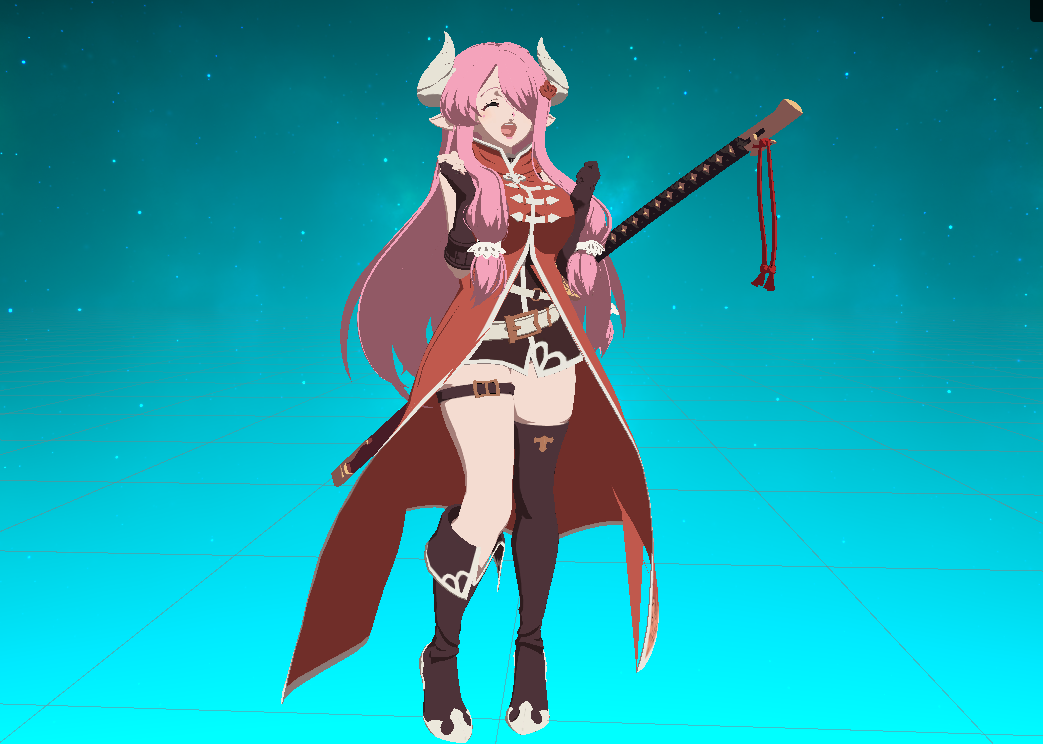

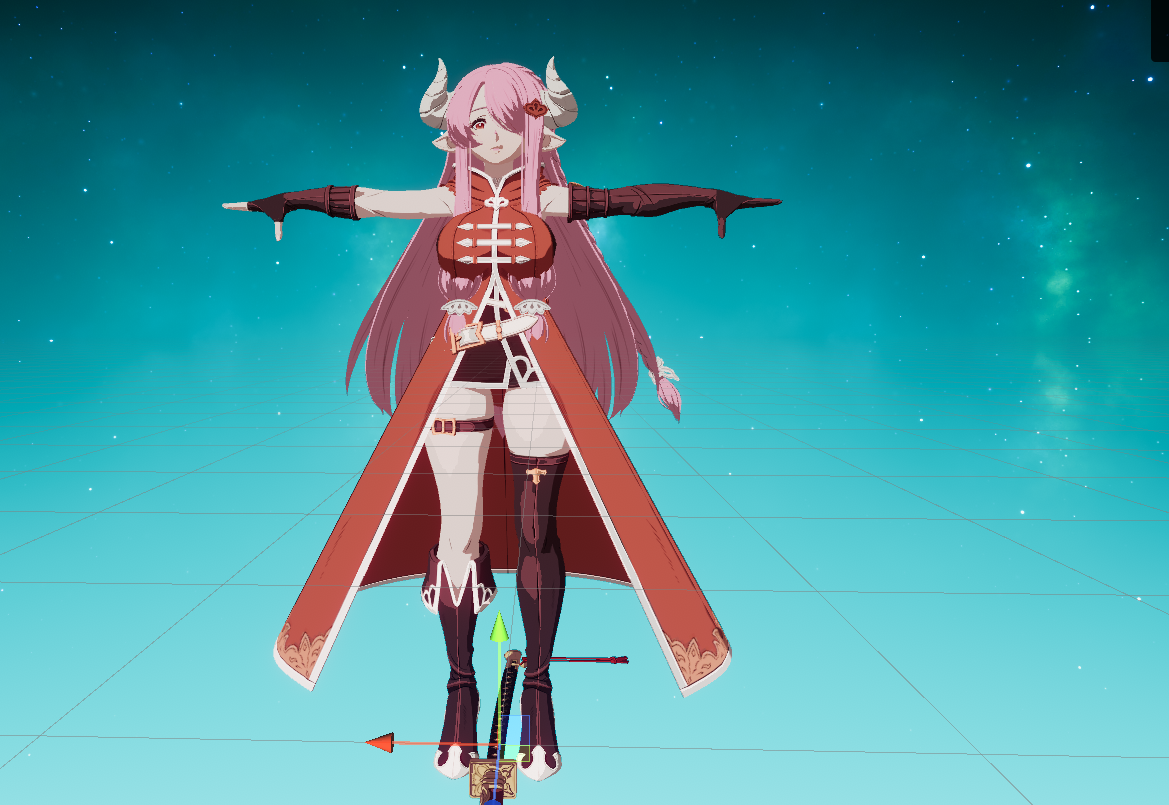

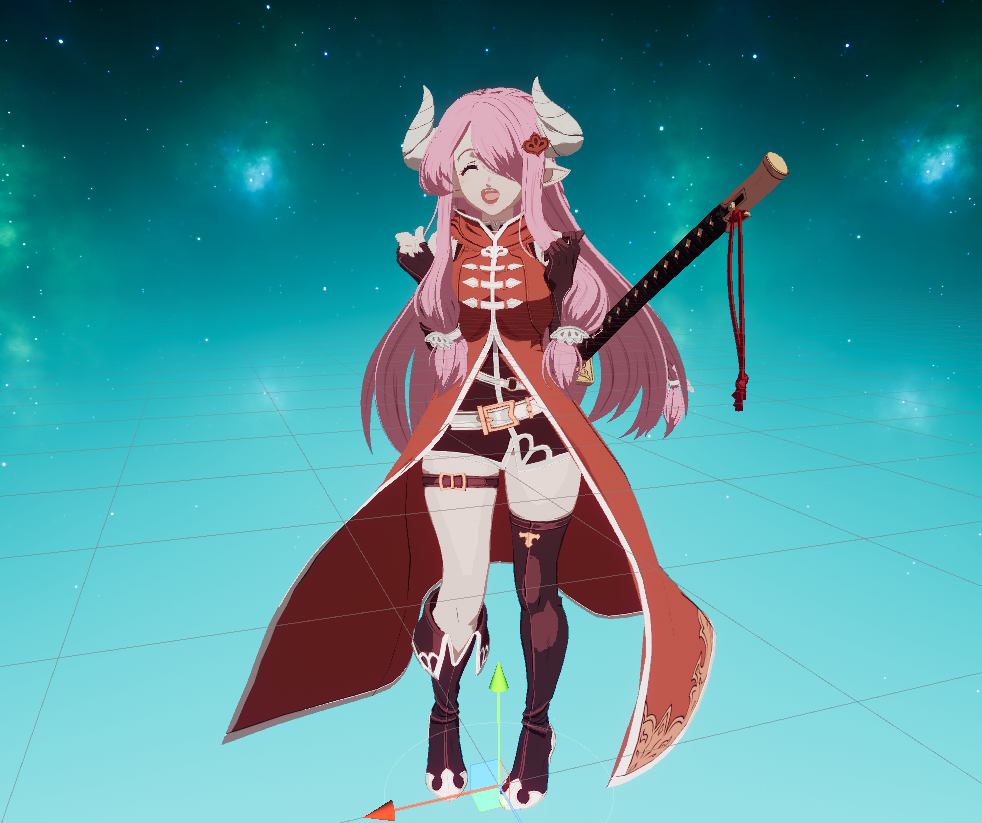

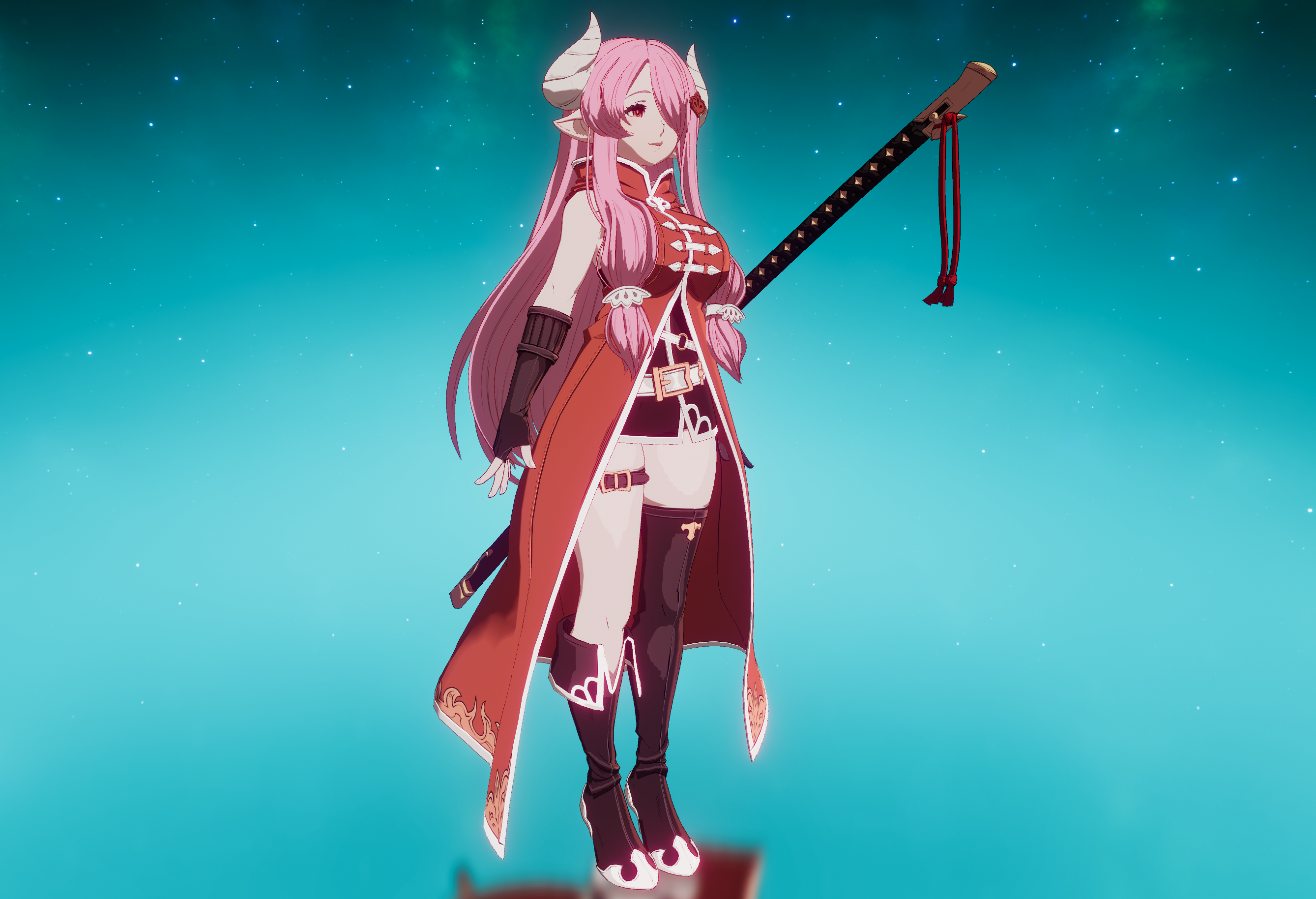

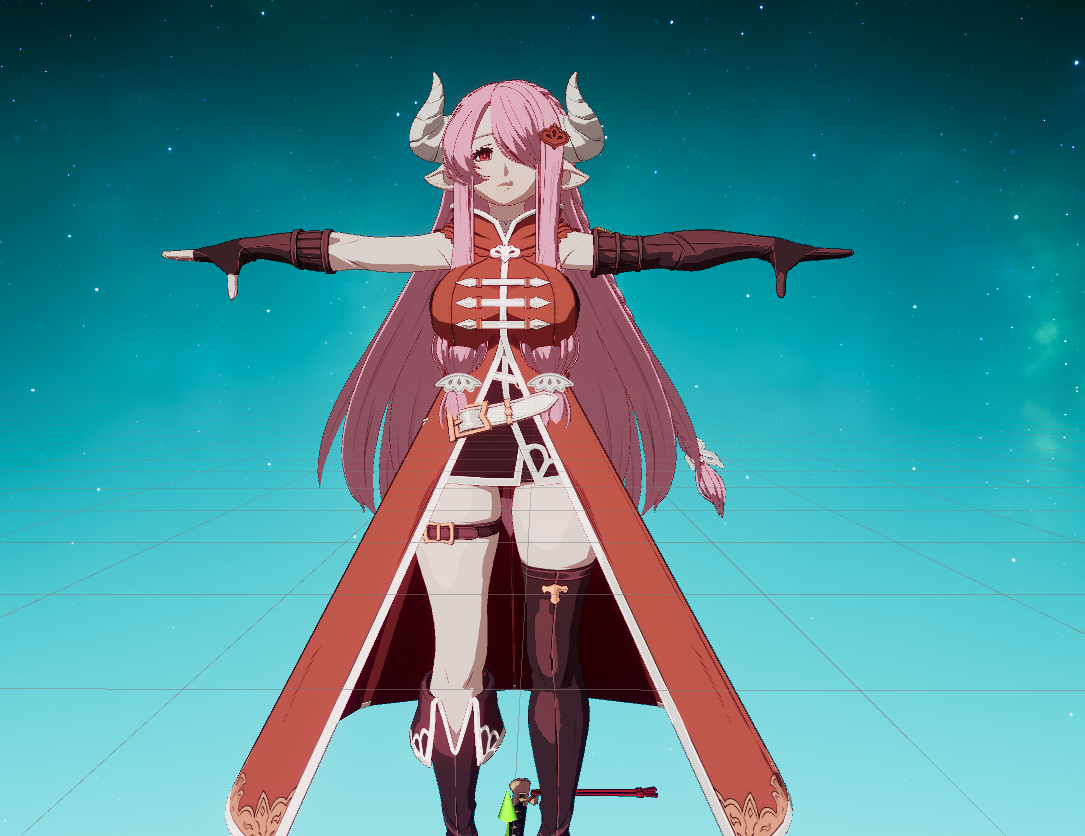

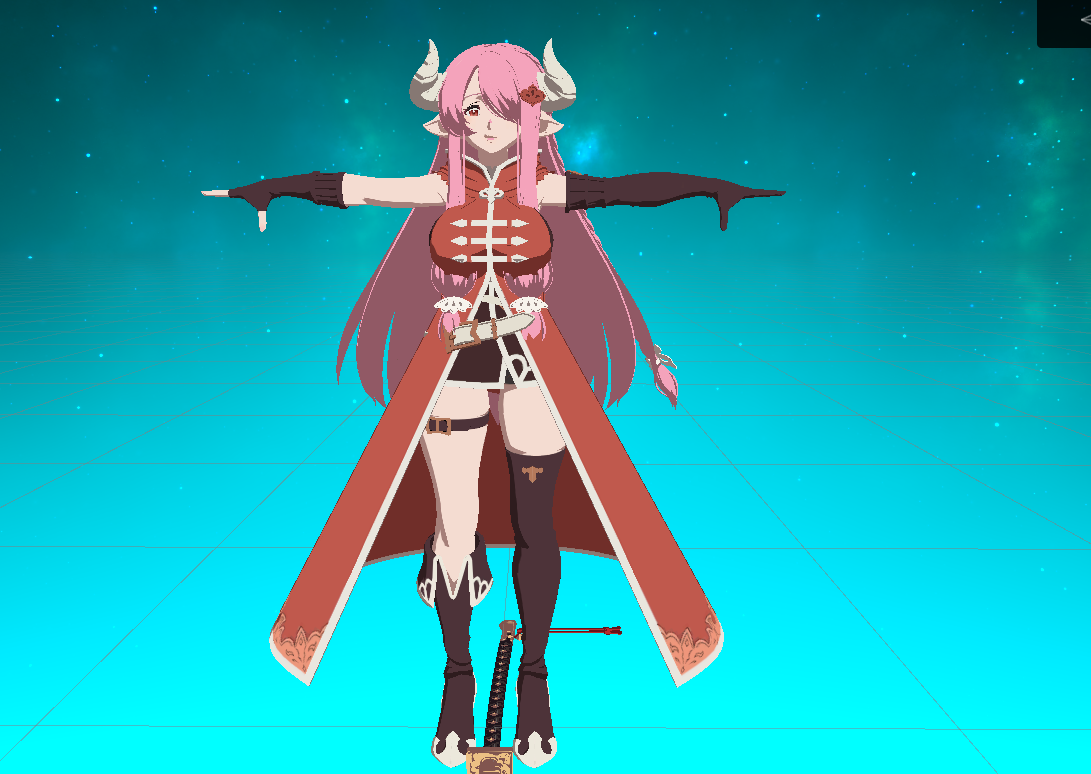

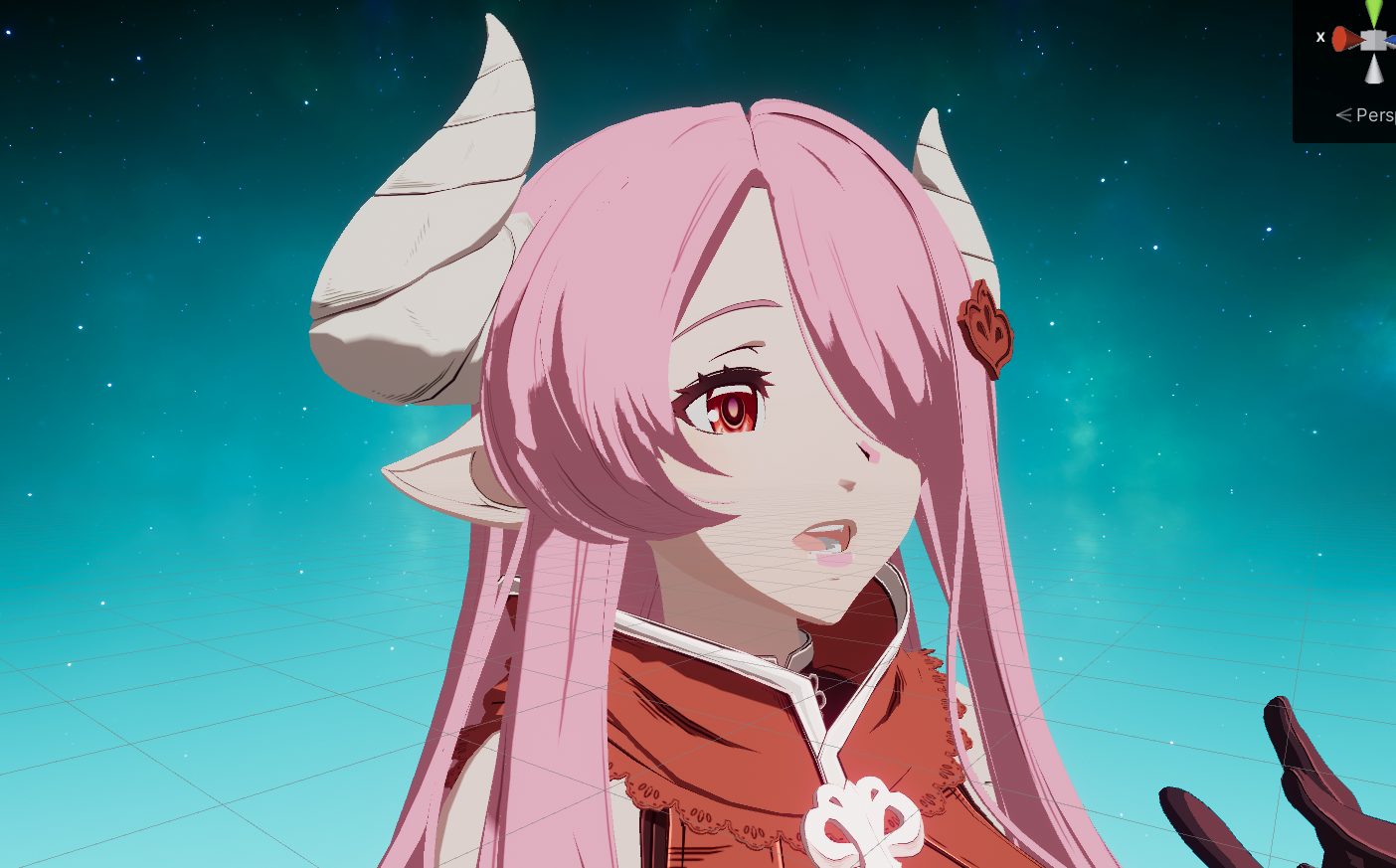

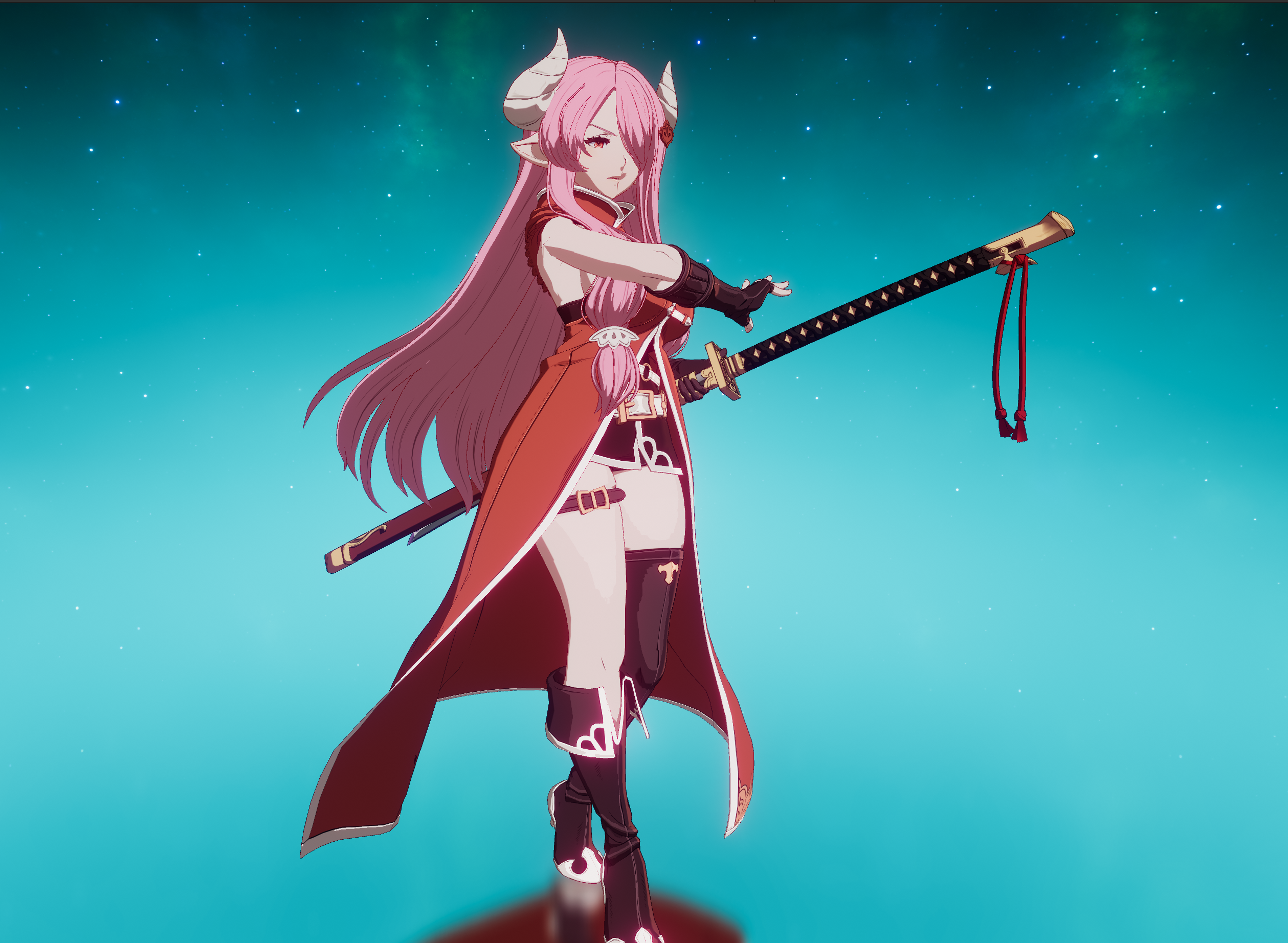

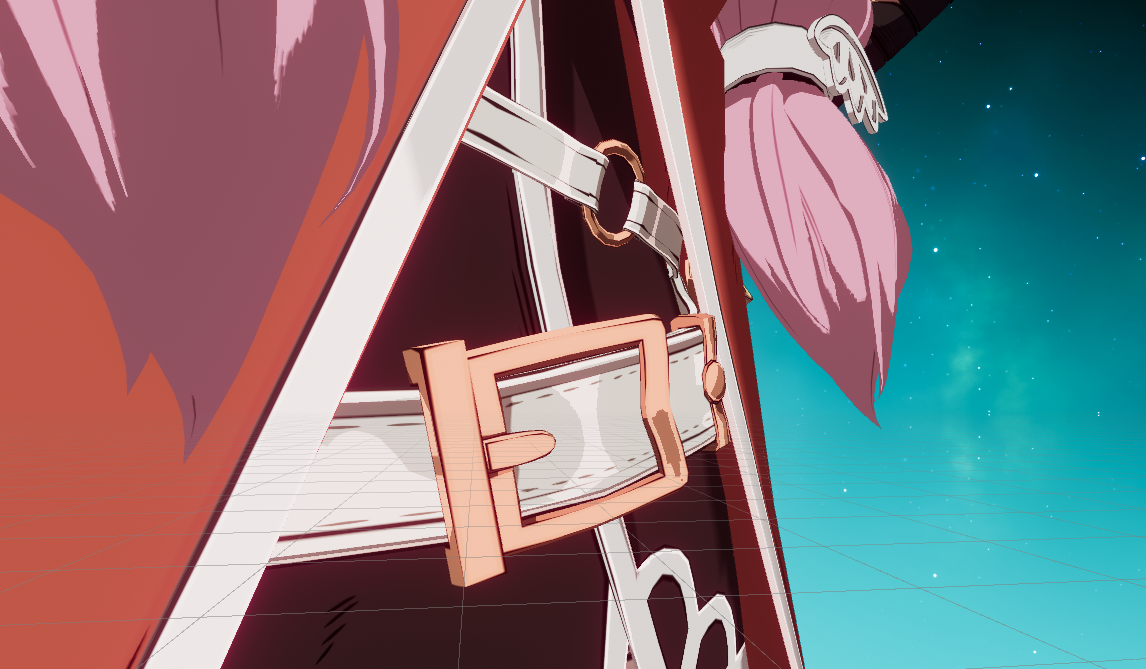

最终效果

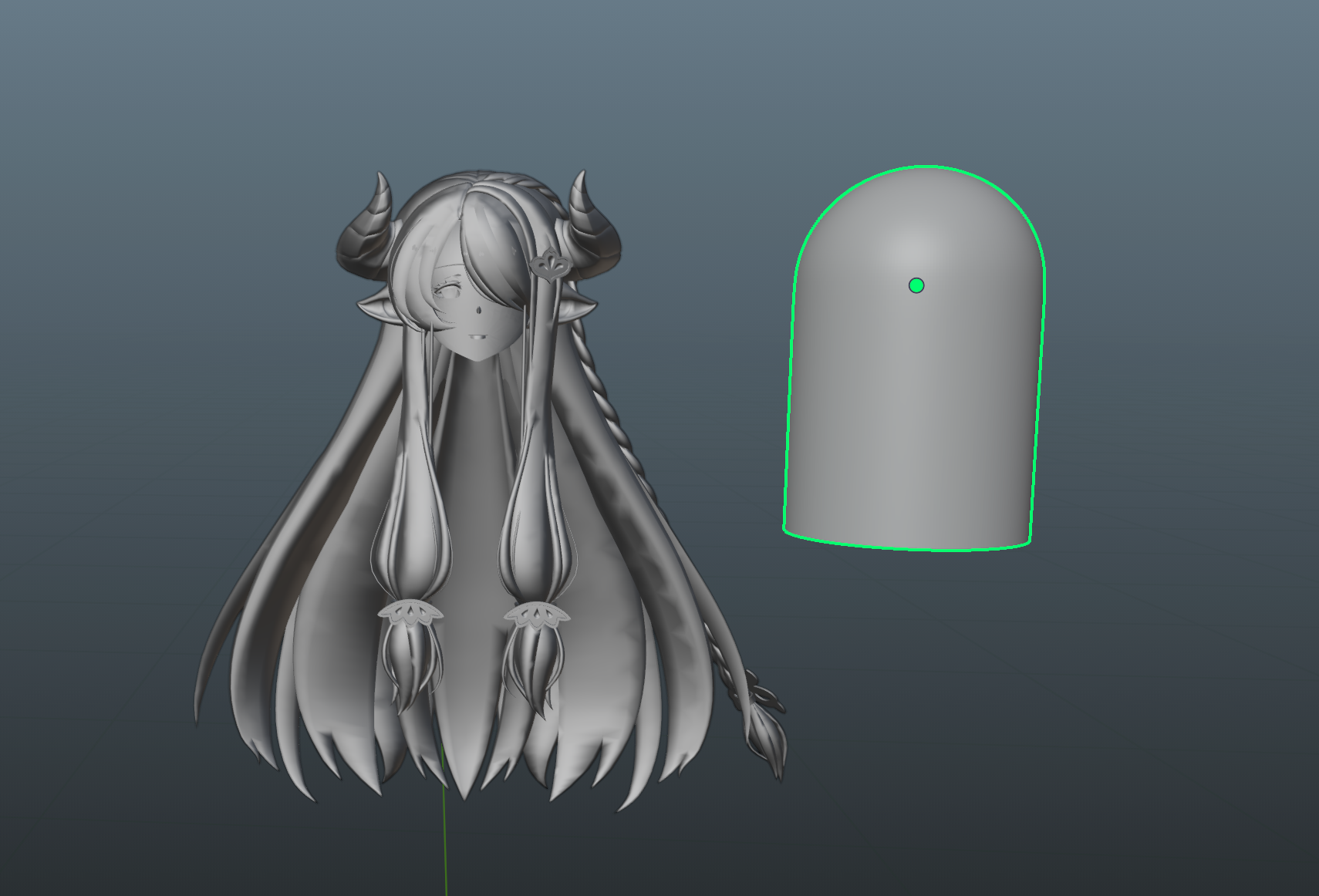

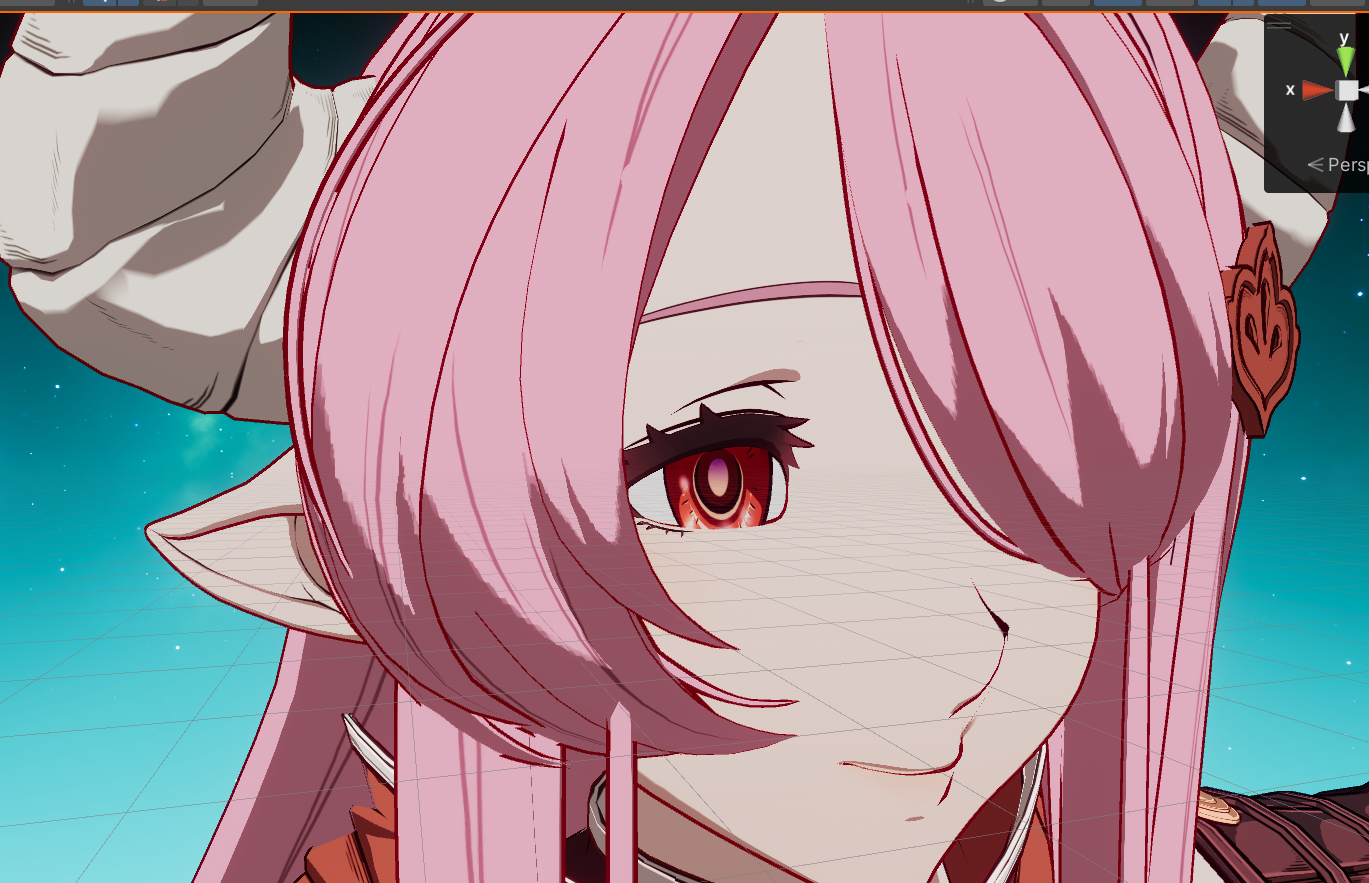

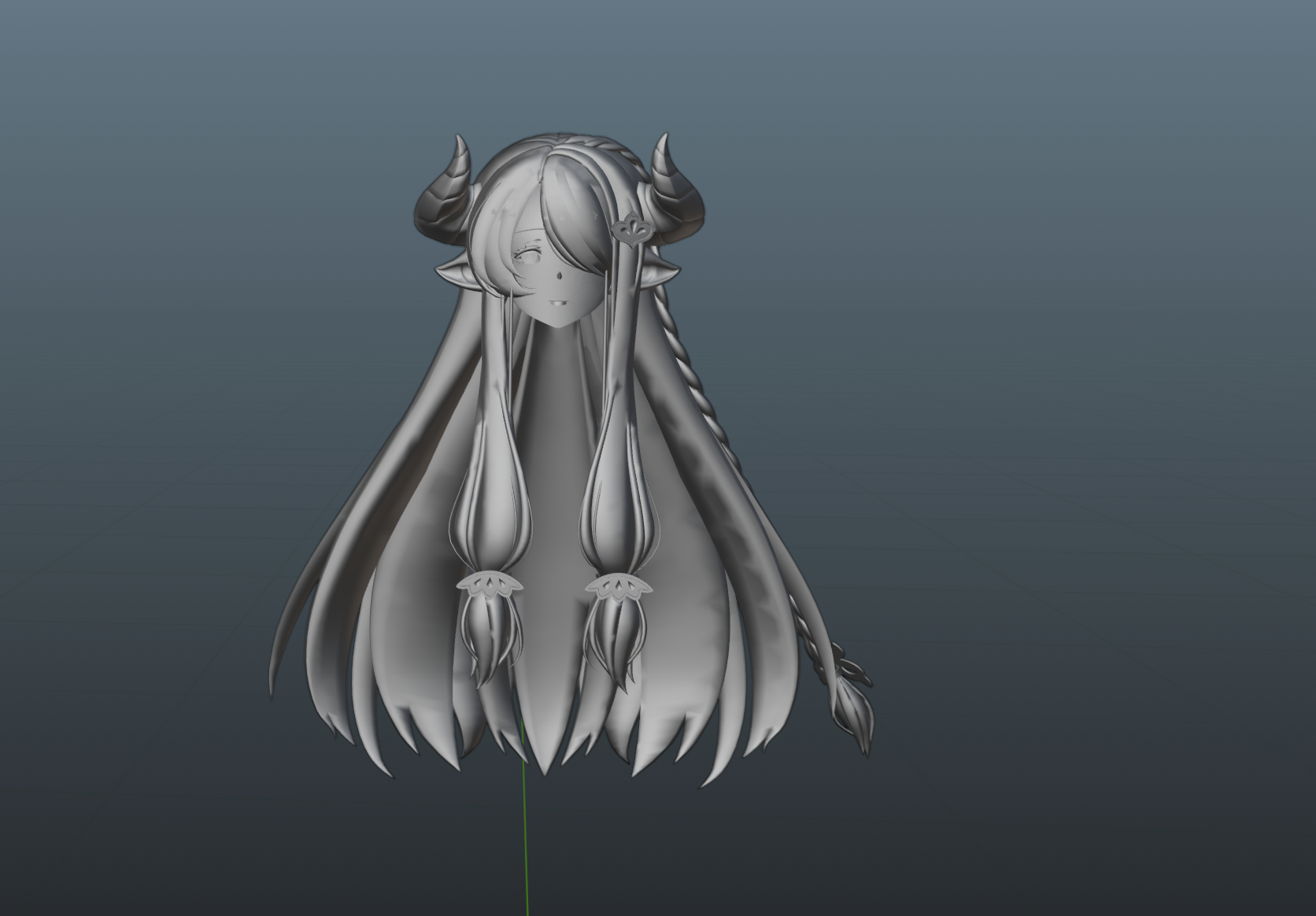

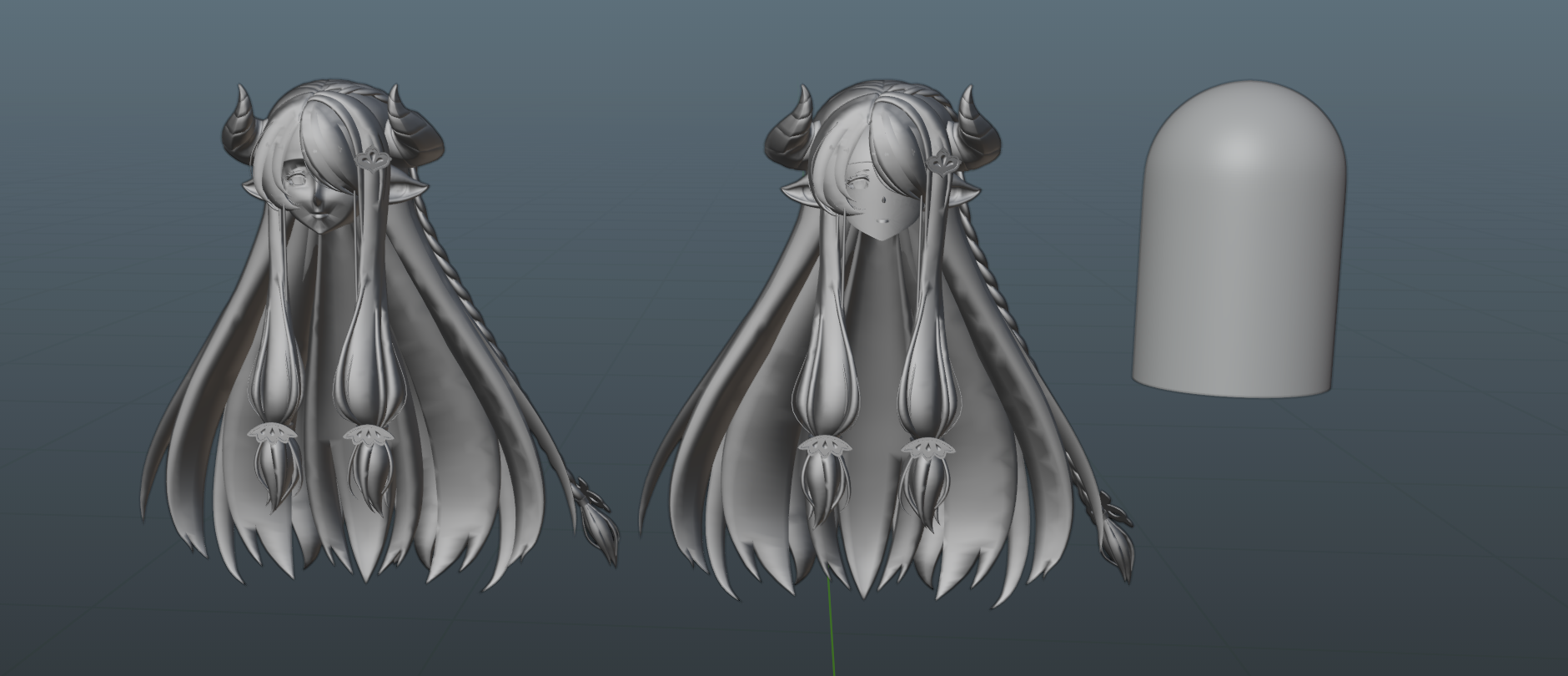

脸部法线处理后效果 使用法线传递进行修改面部法线 修改前 修改后

完整Shader代码



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222


Shader "Unlit/Toon"
{
    Properties
    {
        _BaseMap ("Base Map", 2D) = "white" {}
        _SSSMap ("SSS Map", 2D) = "black" {}
        _ILMMap("ILM Map", 2D) = "gray" {}
        _DetialMap("Detial Map", 2D) = "white" {}
        _ToonThesHold("ToonThesHold", Range(0, 1)) = 0.5
        _ToonHardness("ToonHardness", Float) = 20.0
        _SpecColor("SpecColor", Color) = (0.0, 0.0, 0.0, 0.0)
        _SpecSize("SpecSize", Range(0,1)) = 0.0
        _RimLightDir("RimLight Dir", vector) = (1,0,-1,0)
        _RimLightColor("RimLight Color", Color) = (1,1,1,1)
        _OutlineWidth("Outline Width",Range(0,20)) = 7.0
        _OutlineColor("Outline Color",Color) = (0.0, 0.0, 0.0, 0.0)
        _OutlineZbias("Outline Zbias", Float) = -10.0

    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 100

        Pass
        {
            Tags { "LightMode"="ForWardBase" }
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #pragma multi_compile_fwdbase
            #include "UnityCG.cginc"
            #include "AutoLight.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 texcoord0 : TEXCOORD0;
                float2 texcoord1 : TEXCOORD1;
                float3 normal : NORMAL;
                float4 color: Color;
            };

            struct v2f
            {
                float4 pos : SV_POSITION;
                float4 uv : TEXCOORD0;
                float3 pos_world : TEXCOORD1;
                float3 normal_world : TEXCOORD2;
                float4 vertex_color : TEXCOORD3;
                SHADOW_COORDS(4)
            };

            sampler2D _BaseMap;
            sampler2D _SSSMap;
            sampler2D _ILMMap;
            sampler2D _DetialMap;
            float _ToonThesHold;
            float _ToonHardness;
            float _SpecSize;
            float4 _SpecColor;
            float4 _RimLightDir;
            float4 _RimLightColor;


            v2f vert (appdata v)
            {
                v2f o;
                o.pos = UnityObjectToClipPos(v.vertex);
                o.uv = float4(v.texcoord0, v.texcoord1);
                o.pos_world = mul(unity_ObjectToWorld, v.vertex).xyz;
                o.normal_world = normalize(UnityObjectToWorldNormal(v.normal));
                o.vertex_color = v.color;
                TRANSFER_SHADOW(o)
                return o;
            }

            half4 frag (v2f i) : SV_Target
            {
                half2 uv1 = i.uv.xy;
                half2 uv2 = i.uv.zw;

                //向量
                half3 normalDir = normalize(i.normal_world);
                half3 lightDir = normalize(_WorldSpaceLightPos0.xyz);
                half3 viewDir = normalize(_WorldSpaceCameraPos.xyz - i.pos_world);

                // *****sample the texture******
                //Base贴图
                half4 base_map = tex2D(_BaseMap, uv1);
                half3 base_color = base_map.rgb;
                half base_mask = base_map.a; //区分皮肤区域mask
                //SSS贴图
                half4 sss_map = tex2D(_SSSMap, uv1);
                half3 sss_color = sss_map.rgb; //暗部颜色
                half sss_alpha = sss_map.a;   //边缘光强度控制
                //ILM贴图
                half4 ilm_map = tex2D(_ILMMap, uv1);
                half spec_intensity = ilm_map.r;  //高光强度
                half diffuse_control = ilm_map.g * 2.0 - 1.0; //阴影偏移控制
                half spec_size = ilm_map.b;       //高光大小
                half inner_line = ilm_map.a;      //内描线
                //Detail贴图
                half4 detail_map = tex2D(_DetialMap, uv2);//细节描线

                //AO
                float ao = i.vertex_color.r; //AO
                float atten = SHADOW_ATTENUATION(i); //阴影衰减

                //diffuse
                half NdotL = dot(normalDir, lightDir);          //-1~1结果
                half half_lambert = (NdotL + 1.0) * 0.5;        //0~1结果
                half half_lambert_term = half_lambert * ao * atten + diffuse_control;
                half toon_diffuse = saturate((half_lambert_term - _ToonThesHold) * _ToonHardness);           //色阶化(阴影二值化)
                half3 final_diffuse = lerp(sss_color, base_color, toon_diffuse);
                //spec
                float NdotV = (dot(normalDir, viewDir) + 1.0) * 0.5;
                float spec_term = NdotV * ao + diffuse_control;
                spec_term = half_lambert * 0.9 + spec_term * 0.1;
                half test = spec_size * _SpecSize;
                half toon_spec = saturate((spec_term - (1- spec_size * _SpecSize)) * 500);
                half3 spec_color  = (_SpecColor.rgb + base_color) * 0.5;
                half3 final_spec = toon_spec * spec_color * spec_intensity;

                //描线
                half3 inner_line_color = lerp(base_color * 0.2, float3(1,1,1), inner_line);
                half3 detail_line_color = lerp(base_color * 0.5, float3(1,1,1), detail_map.xyz);
                half3 final_line = inner_line_color * detail_line_color;

                //补光
                float3 lightDir_rim = normalize(mul((float3x3)unity_MatrixInvV ,_RimLightDir.xyz));
                half NdotL_rim = (dot(normalDir, lightDir_rim) + 1.0) * 0.5;
                half rimlight_term = NdotL_rim  + diffuse_control;
                half toon_rim = saturate((rimlight_term - _ToonThesHold) * 20);
                half3 rim_color  = (_RimLightColor.rgb + base_color) * 0.5 * sss_alpha;
                half3 final_rim_color = toon_rim * rim_color * base_mask * toon_diffuse * _RimLightColor.a;


                half3 final_color = (final_diffuse + final_spec + final_rim_color) * final_line;
                final_color = sqrt(max(exp2(log2(max(final_color,0)) * 2.2), 0.0)); //色彩调整
                return float4(final_color, 1.0);
            }
            ENDCG
        }
        Pass
        {

            Cull Front
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 texcoord0 : TEXCOORD0;
                float2 texcoord1 : TEXCOORD1;
                float3 normal : NORMAL;
                float4 color: Color;
            };

            struct v2f
            {
                float4 pos : SV_POSITION;
                float2 uv : TEXCOORD0;
                float4 vertex_color : TEXCOORD3;
            };

            sampler2D _BaseMap;
            sampler2D _SSSMap;
            sampler2D _ILMMap;
            float _OutlineWidth;
            float4 _OutlineColor;
            float _OutlineZbias;


            v2f vert (appdata v)
            {
                v2f o;
                //******************世界空间处理***********
                // float3 pos_world = mul(unity_ObjectToWorld, v.vertex).xyz;
                // float3 normal_world = normalize(UnityObjectToWorldNormal(v.normal));
                // pos_world += normal_world * _Outline;
                // o.pos = mul(UNITY_MATRIX_VP, float4(pos_world, 1.0));

                //*******************观察空间处理**************
                float3 pos_view = UnityObjectToViewPos(v.vertex);
                float3 normal_world = UnityObjectToWorldNormal(v.normal);
                float3 outlinDir = normalize(mul((float3x3)UNITY_MATRIX_V,normal_world));
                outlinDir.z = _OutlineZbias * (1.0 - v.color.b);
                pos_view += outlinDir * _OutlineWidth * 0.0001 * v.color.a;
                o.pos = mul(UNITY_MATRIX_P, float4(pos_view, 1.0));

                o.uv = v.texcoord0;
                o.vertex_color = v.color;

                return o;
            }

            half4 frag (v2f i) : SV_Target
            {

                // *****sample the texture******
                //Base贴图
                half4 base_map = tex2D(_BaseMap, i.uv);
                half3 base_color = base_map.rgb;


                half maxComponent = max(max(base_color.r, base_color.g), base_color.b) - 0.004;
                half3 saturatedColor = step(maxComponent.rrr, base_color) * base_color;
                saturatedColor = lerp(base_color.rgb, saturatedColor, 0.6);
                half3 outlineColor = 0.8 * saturatedColor * base_color * _OutlineColor.xyz;

                return float4(outlineColor, 1.0);
            }
            ENDCG
        }
    }
    Fallback "Diffuse"
}

References



      Enjoy Reading This Article?

      Here are some more articles you might like to read next:

    • URP - RendererFeature ：ScreenSpaceOutline
    • 平滑法线处理 - 八面体映射
    • Lv.3 Unity主线：一个简单的PBRShader
    • 理论支线：直接光漫反射与GGX高光的混合问题
    • 理论支线：PBR - 基于图像的照明( image based lighting-IBL)
      • # #
