交互层

MaterialInterface.h

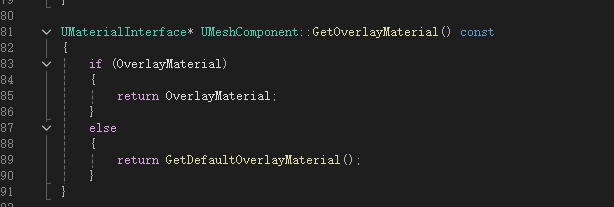

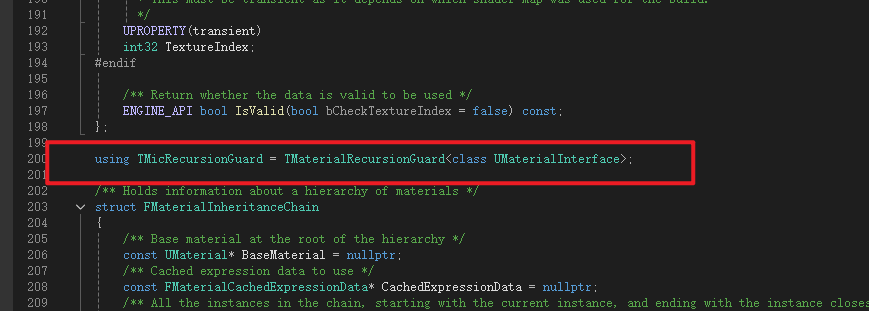

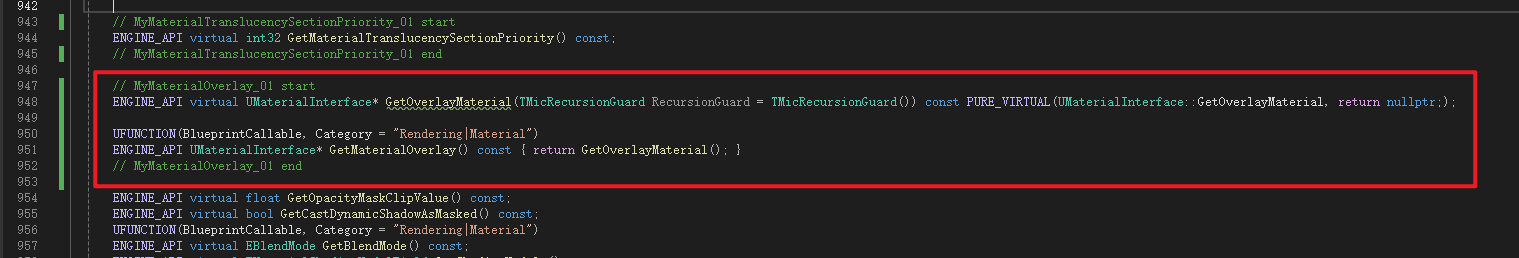

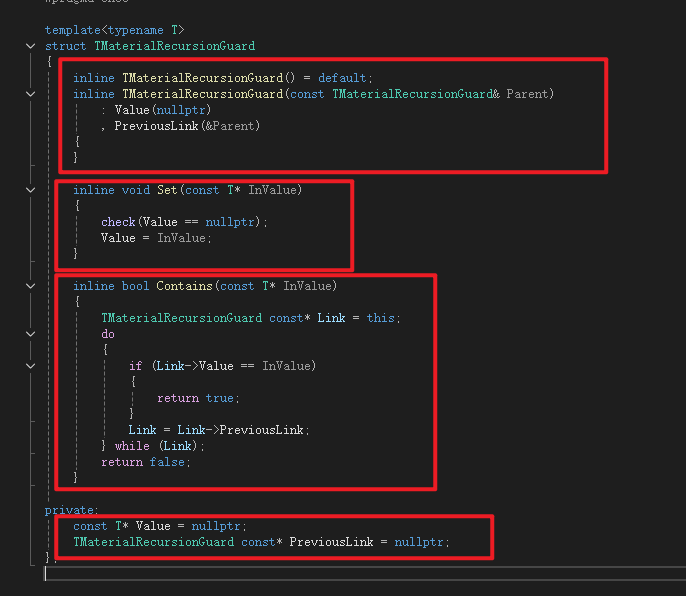

因为接口类应该保证轻量化，所以不应该存储大量变量数据，数据应该是在子类中存储，接口类设置Get方法就行，因为是虚函数，所以运行时会自动查找子类已经实现的方法进行调用。 所以直接进行声明获取的虚函数就行，但在这之前。在MaterialInterface.h当前文件中，这里声明了一个模版类用于判断当前材质是否递归（说简单点就是检查获取的数据是否包含了身数据一样，这是不允许的），这里的Using关键字（等价于typedef）就是取别名的意思，类似于宏替换，调用TMicRecursionGuard就相当于调用后半句的内容。 模版内部是这样的，也就是链表，里面有两个指针，一个指向传入自身的（T类型指针），一个指向上一个同类型数据（TMaterialRecursionGuard类型指针）。先初始化，将自身指针Value设为nullptr(空)，PreviousLink则是创建一个同类数据的直接指定 Set函数。当传入值的时候会先判断当前Value指针数据是否为空然后进行指定新数据 Contains函数，先创建一个同类数据，将自身指针存起来，然后和输入的InValue进行比对，如果两个指针数据是一样的直接返回true表示包含了，如果不包含则将指针数据置换成上一个PreviousLink数据继续检测，直到PreviousLink的Value数据为空了，就表示不包含返回false 可能有人会比较疑惑为什么材质指针比对要循环判断，不应该比对一次就完事了吗，但这里其实是还有一个重要的地方是TMicRecursionGuard声明位置，虽然它在UMaterialInterface类外 不会被UMaterial和UMaterialInstance继承，但是Material.h和MaterialInstance.h都引入了MaterialInterface.h的头文件，所以TMicRecursionGuard在材质中相当于一个全局参数了，所以会记录多个材质实例的数据进行比对 而对于网格体上的获取OverlayMaterial方法，因为网格体类型和材质类型不一样所以直接get就可以不需要判断 现在进行声明Get函数，参照其他函数怎么写就行 PURE_VIRTUAL宏表示声明为纯虚函数接口，父类不实现，但子类必须实现，否则报错，不是纯虚函数的话，子类是可以不实现的，也就是可选实现，这里额外声明了一个蓝图获取接口 这两句其实是一个意思，但是UE做了额外的报错设置

1
2

ENGINE_API virtual UMaterialInstance* GetOverlayMaterial(TMicRecursionGuard RecursionGuard = TMicRecursionGuard()) const PURE_VIRTUAL(UMaterialInterface::GetOverlayMaterial, return nullptr;);
ENGINE_API virtual UMaterialInstance* GetOverlayMaterial(TMicRecursionGuard RecursionGuard = TMicRecursionGuard()) const = 0;


Material.h

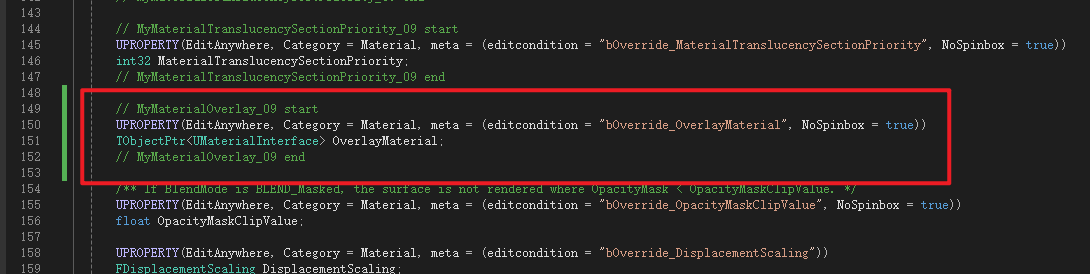

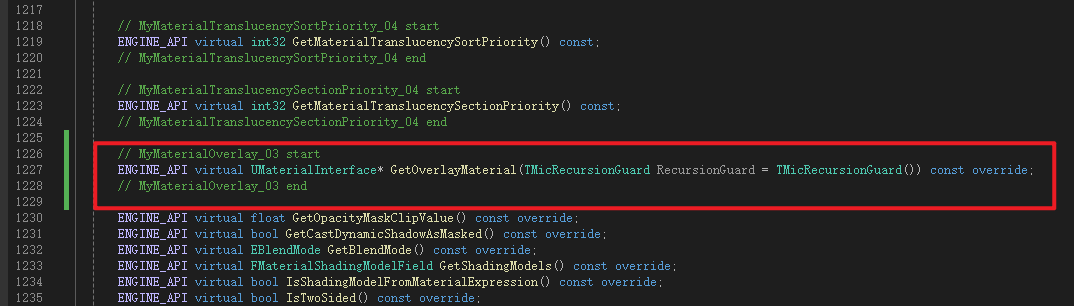

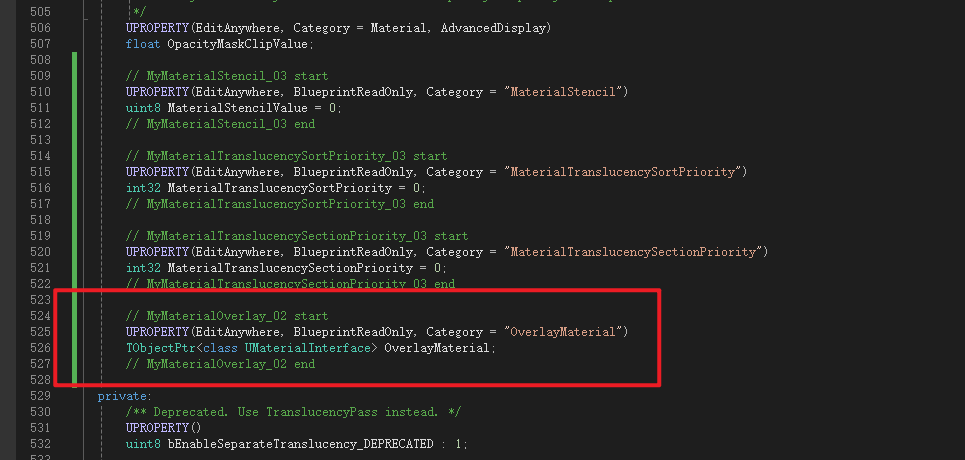

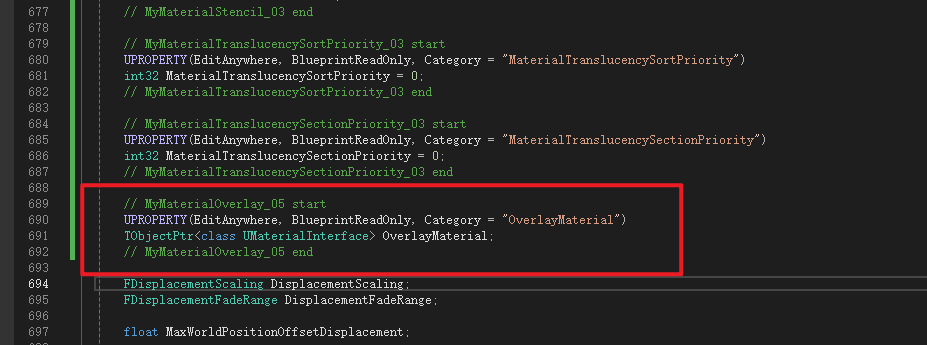

UMaterial继承UMaterialInterface，子类需要进行属性存储，所以需要声明变量成员。 UMaterial继承UMaterialInterface，需要进行纯虚函数重写。这里进行声明

Material.cpp

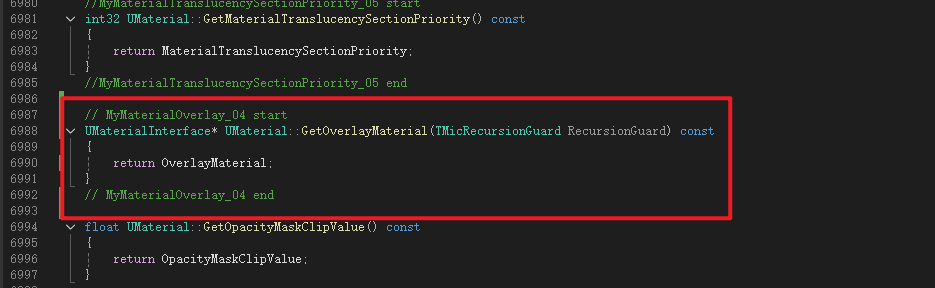

函数实现，直接返回OverlayMaterial就行

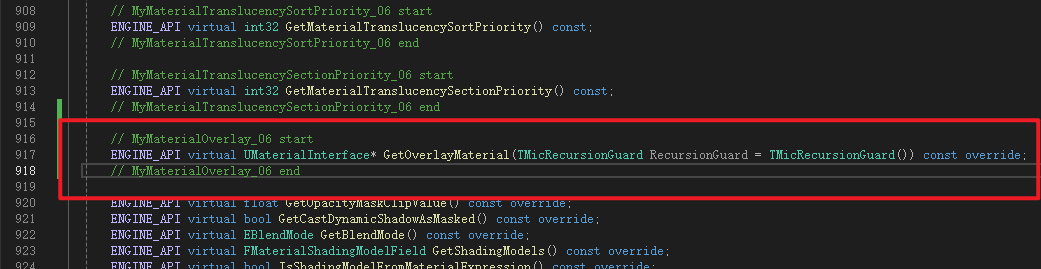

MaterialInstance.h

与UMaterial同理，UMaterialInstance继承自MaterialInterface，这里也需要进行变量成员声明 对虚函数进行重写。这里进行函数声明

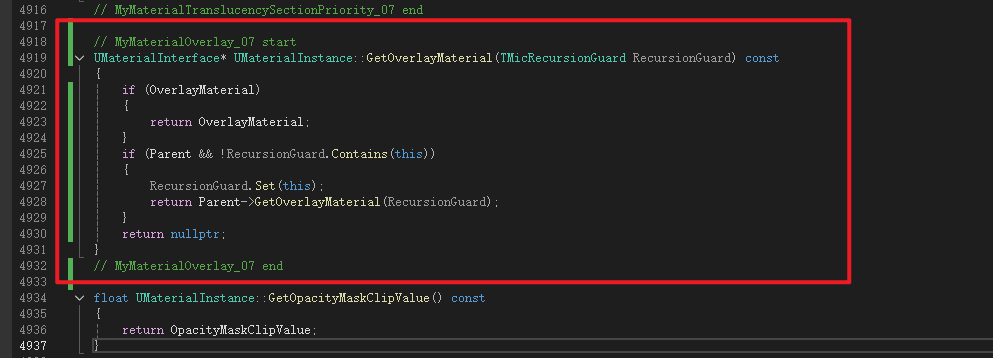

MaterialInstance.cpp

CPP文件进行函数实现

MaterialInstanceBasePropertyOverrides.h

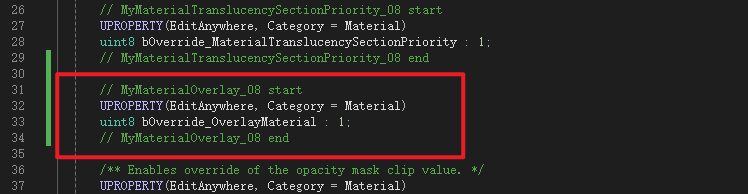

这里是负责比对数据的类，这里声明比对对应的bool。因为是bool，这里变量类型是uint8 作为数据比对的类，自然也需要有对应变量，所以在下面继续添加相关变量。注意这里变量类型

MaterialInstance.cpp

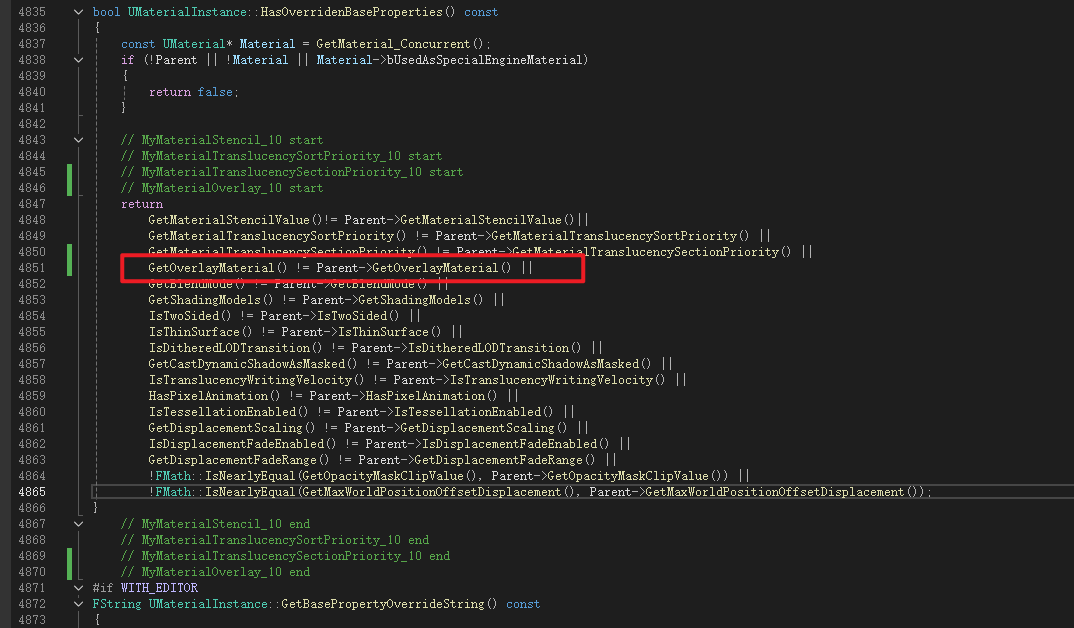

对材质实例的判断是否覆写的函数修改，UMaterialInstance和父类UMaterialInterface数据比较来判断是否重写数据，虽然是和父类比较，但是其实不准确，因为父类可以转换成子类，所以真正比对数据的类型是UMaterialInstance和UMaterial

MaterialShared.cpp

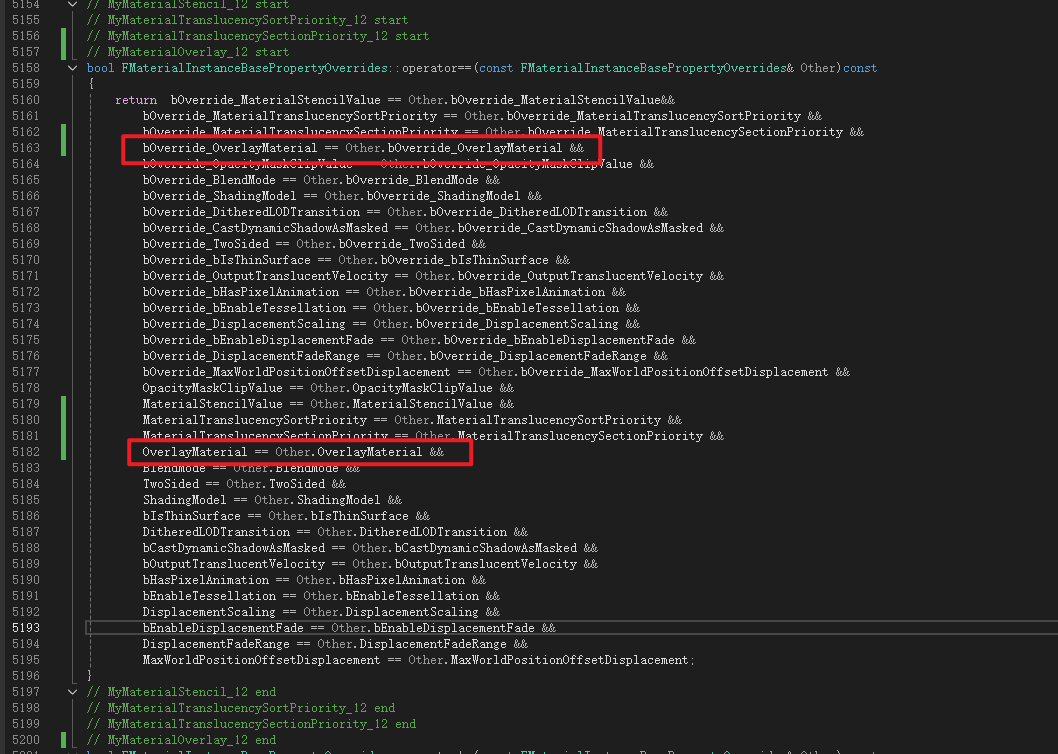

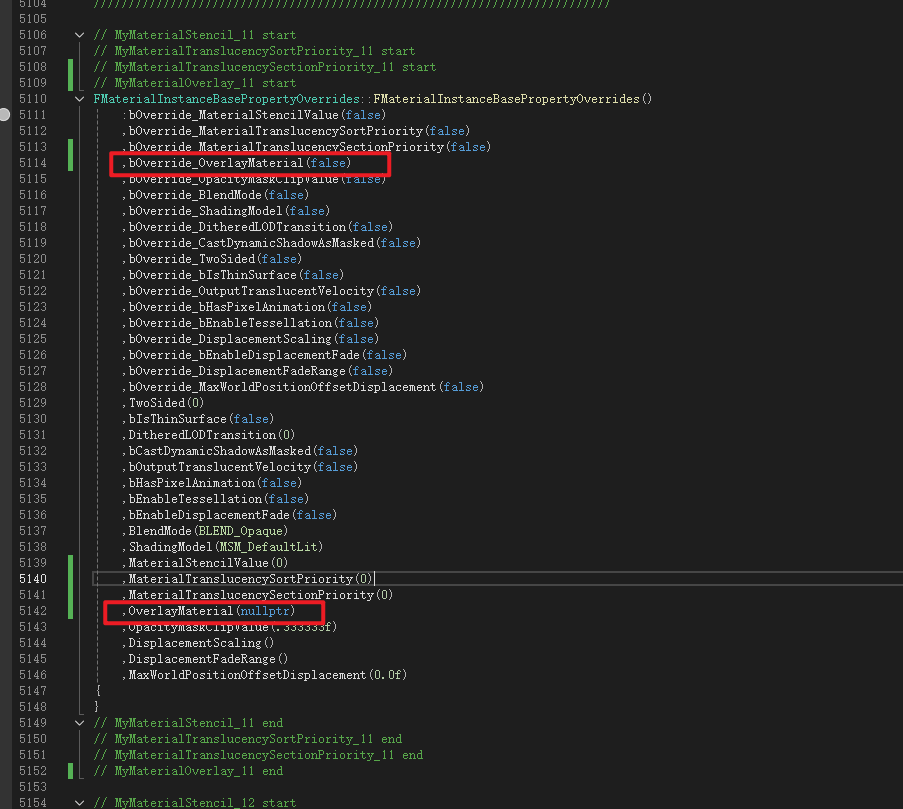

这里是数据比对的地方，自然它包含了MaterialInstanceBasePropertyOverrides结构体。这里进行初始化结构体中的bool参数，这里需要注意顺序，之前MaterialInstanceBasePropertyOverrides中声明位置顺序需要与这里对应 重写等等重算符，比对自身的传入的MaterialInstanceBasePropertyOverrides结构体传入的是否相等

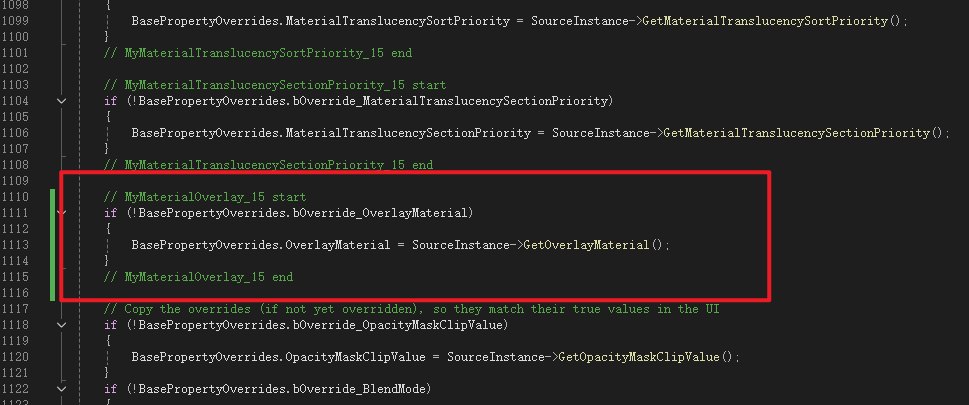

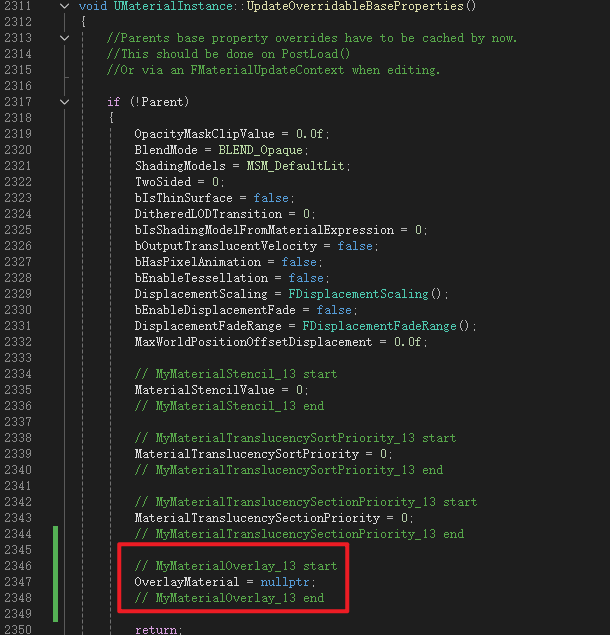

MaterialInstance.cpp

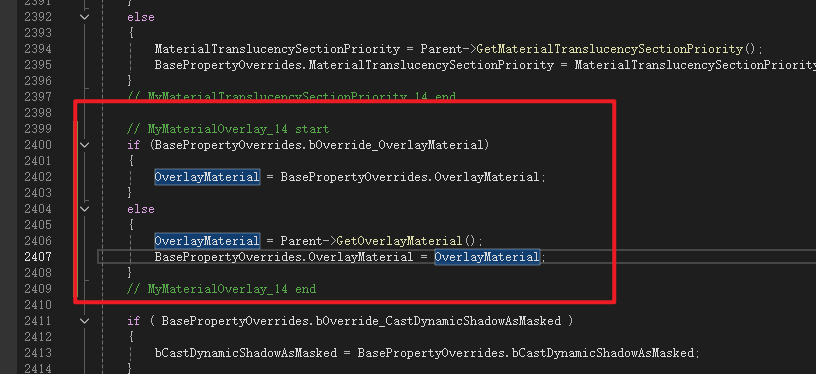

设置UMaterialInstance的更新函数中MaterialTranslucencySortPriority和MaterialTranslucencySectionPriority的初始值 在初始化下面一点设置更新逻辑

PreviewMaterial.cpp

这里对应的是参数面板中的材质预览使用的材质的处理。材质预览材质对内部材质实例之间的数据拷贝，预览材质直接使用材质实例的参数

MaterialEditorInstanceDetailCustomization.h

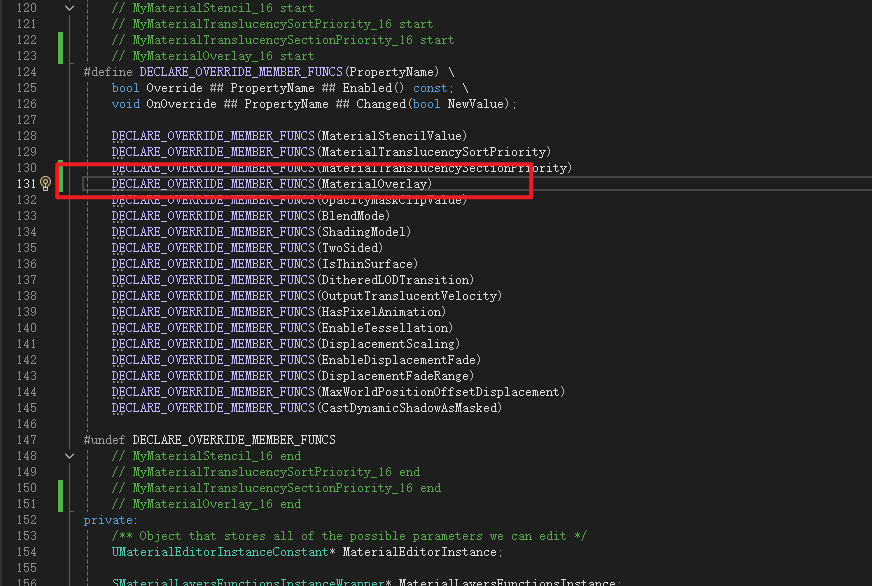

UI 这里其实是相当于调用宏直接声明两个函数，一个是 Enabled()函数，表示可以进行覆写的bool，一个是Changed(bool)函数，表示开始进行传值也就是Change。后续作为UI更改的判断依据

MaterialEditorInstanceDetailCustomization.cpp

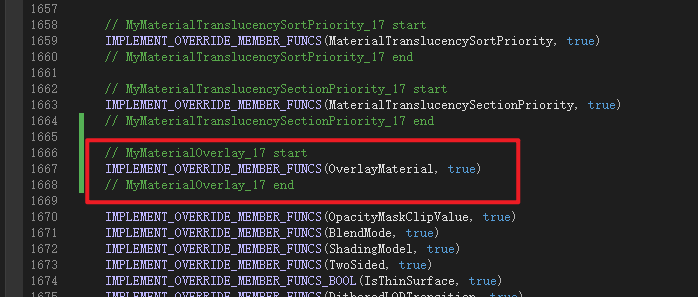

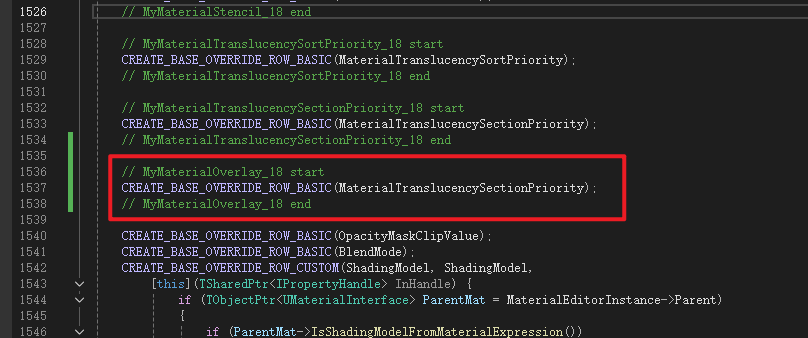

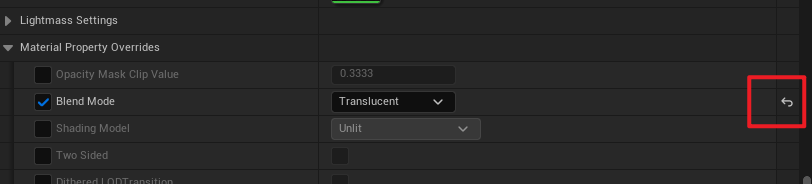

之前声明了现在进行函数实现，这里也是使用宏进行函数实现 创建UI以及UI的恢复点击执行逻辑

渲染层

MaterialShared.h

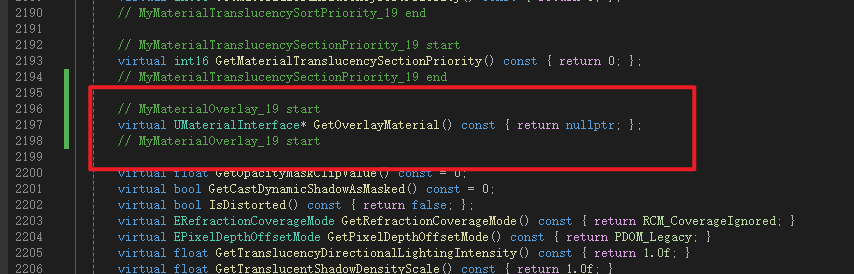

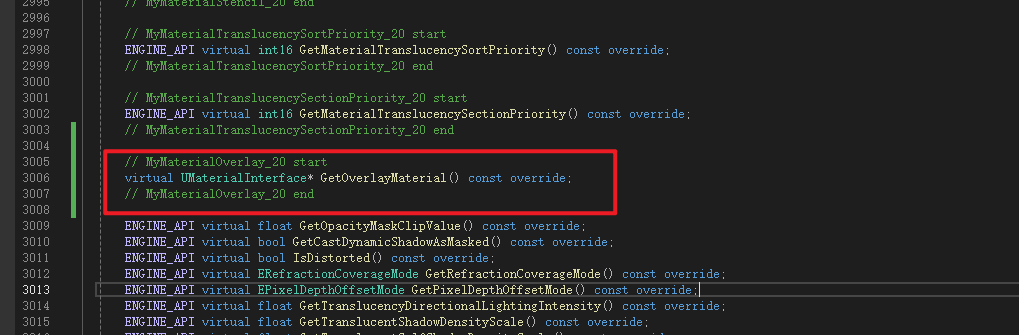

找到FMaterial类，FMaterial做的工作就是实时查询UMaterial和UMaterialInstance的参数并进行进行处理（其实并不是它而是它的子类），所以自然需要读取我们创建的属性，那么就需要创获取函数来读取，注意这里需要给默认的函数实现返回0 **找到FMaterialResource类，它继承FMaterial类，负责真正的数据处理***

MaterialShared.cpp

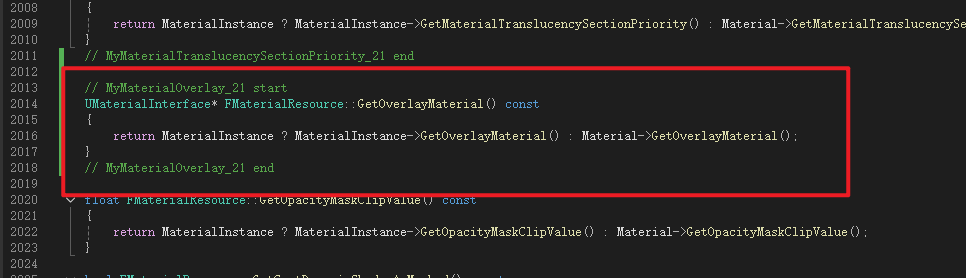

对虚函数进行实现，作比对看是返回UMaterial还是UMaterialInstance的值去渲染

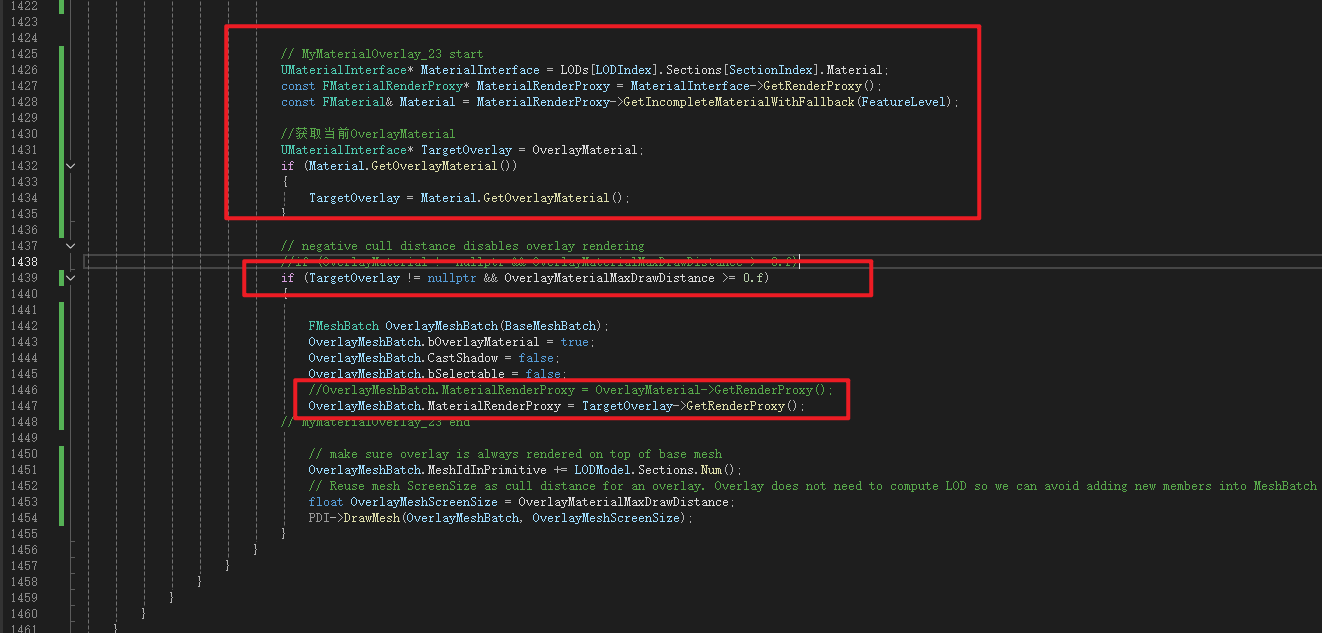

StaticMeshRender.cpp

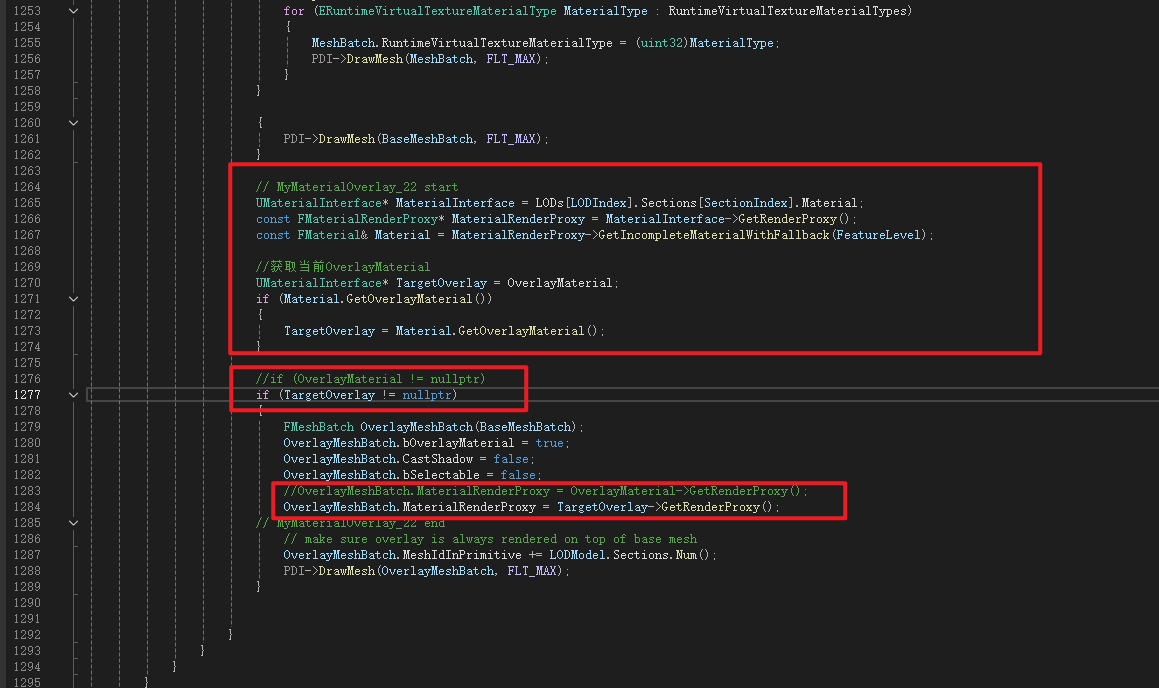

找到DrawStaticElements 将原本的静态网格体上的OverlayMaterial替换成材质上的OverlayMaterial参数，这里需要进行判断，材质上的OverlayMaterial应该与静态网格体上的OverlayMaterial绘制互斥 下面一点还有一个

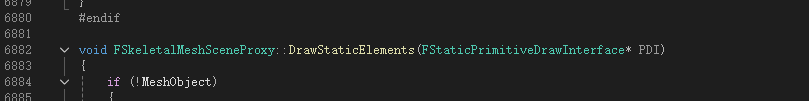

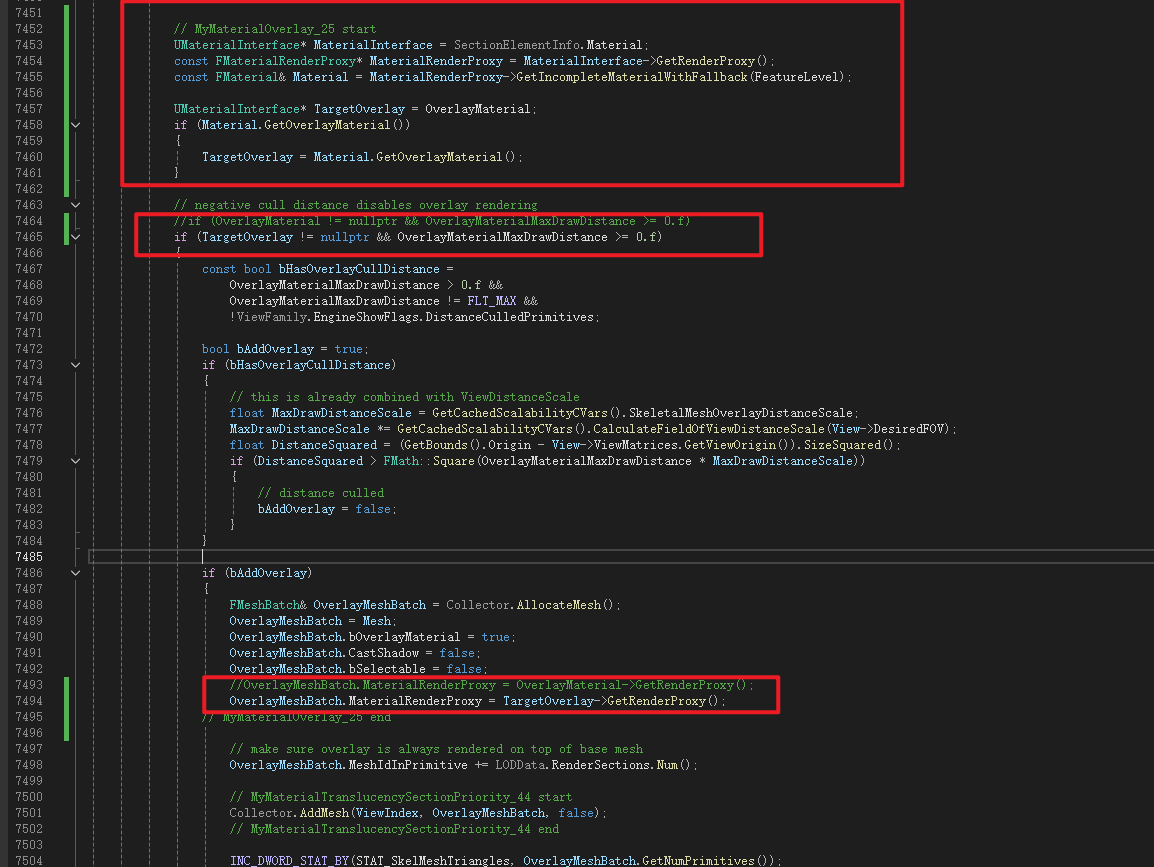

SkeletalMesh.cpp

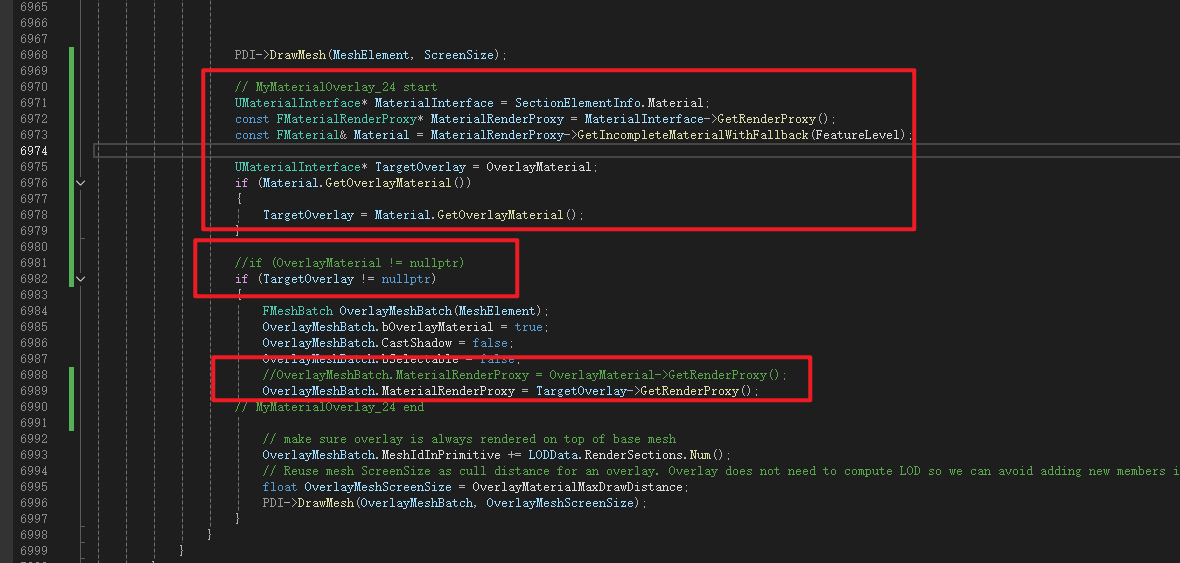

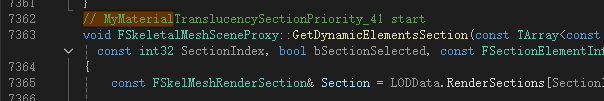

与StaticMeshRender类似，找到DrawStaticElements函数 将原本的骨骼网格体上的OverlayMaterial替换成材质上的OverlayMaterial参数 GetDynamicElementsSection也需要修改，注意是重载后的GetDynamicElementsSection 替换成材质上的OverlayMaterial参数

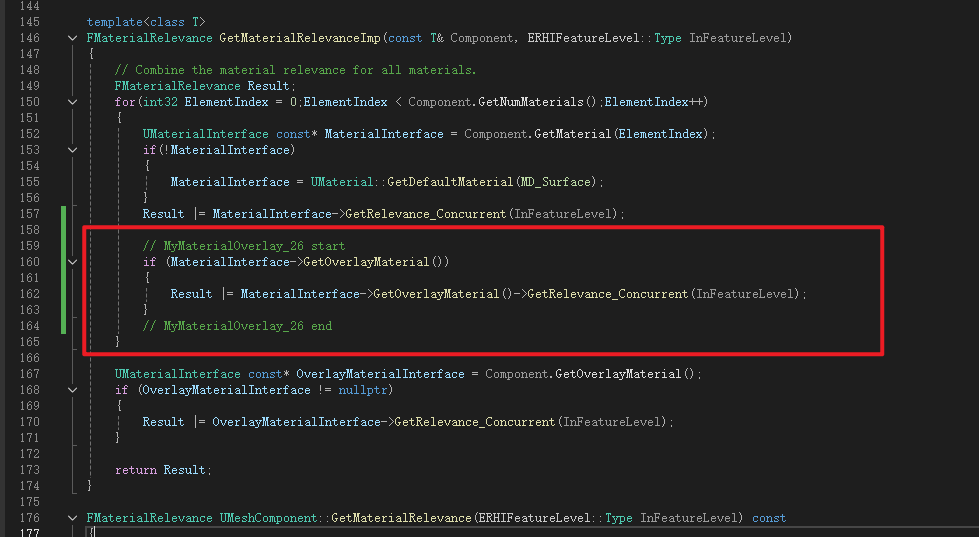

MeshComponent.cpp

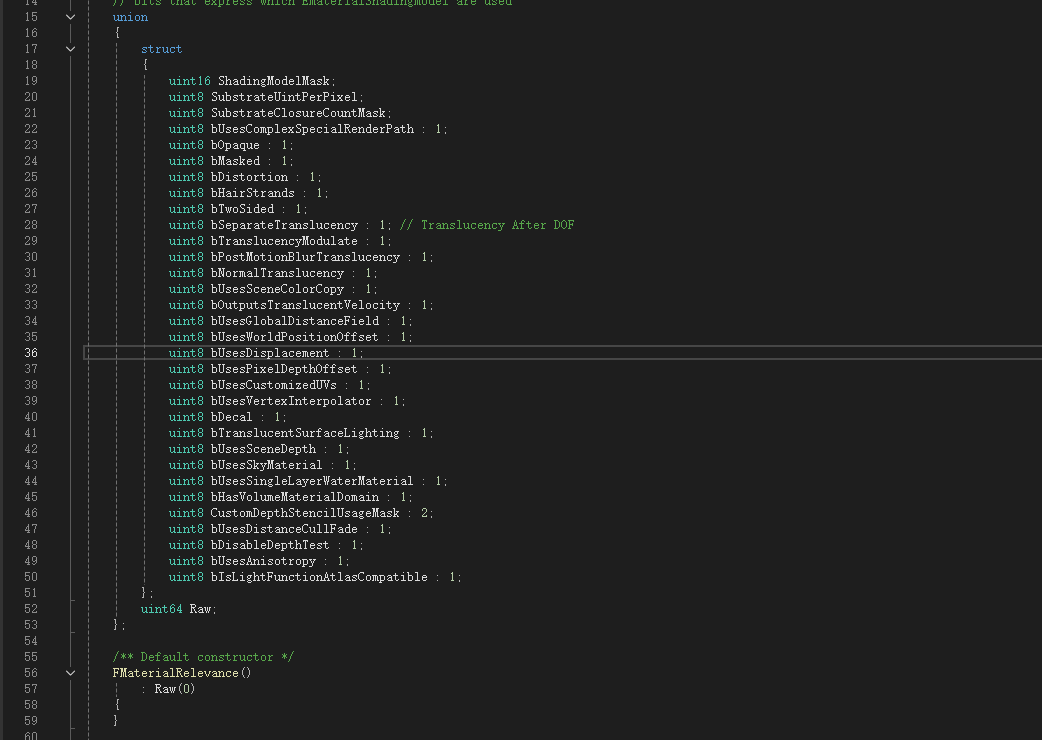

FMaterialRelevance负责统计整合Mesh上的所有材质特性数据，按位或操作就是进行整合，需要追加我们增加的材质特性数据。 在MaterialRelevance.h可以看到相关数据大概有那些，这里是二进制bit数据，uint8 bOpaque : 1;表示只用最后一位数值，也就是0000 0001或者0000 0000这样，因为Bool只有0和1，所以采用二进制进行存储，最后顺序排列组成一个64位的二进制链表示材质属性

PrimitiveSceneProxy.cpp

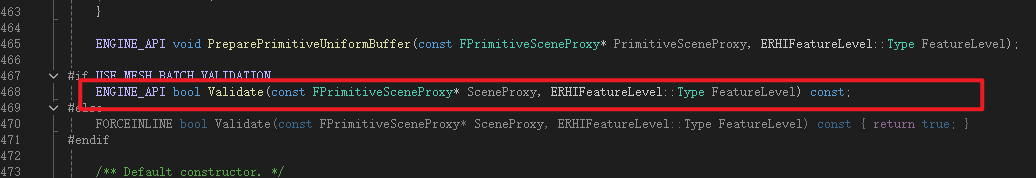

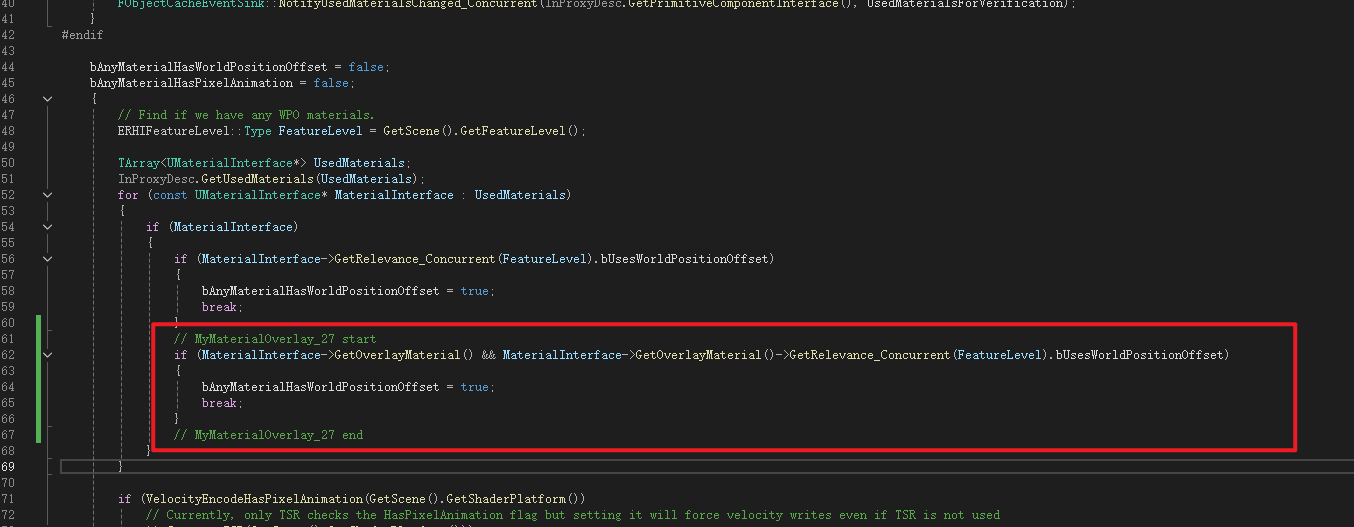

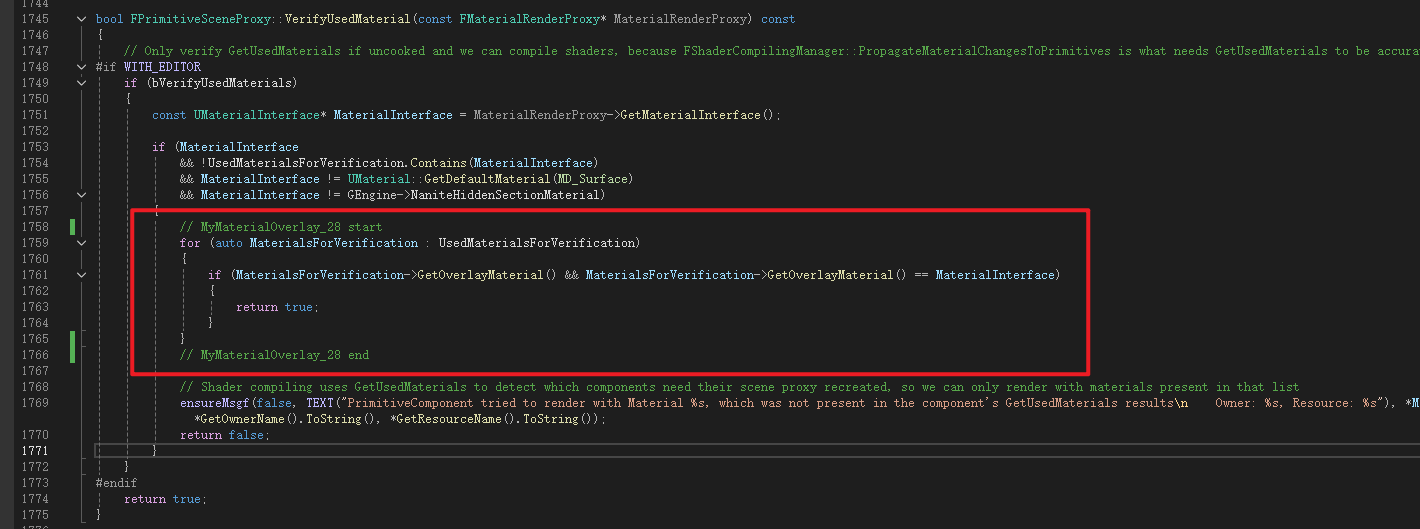

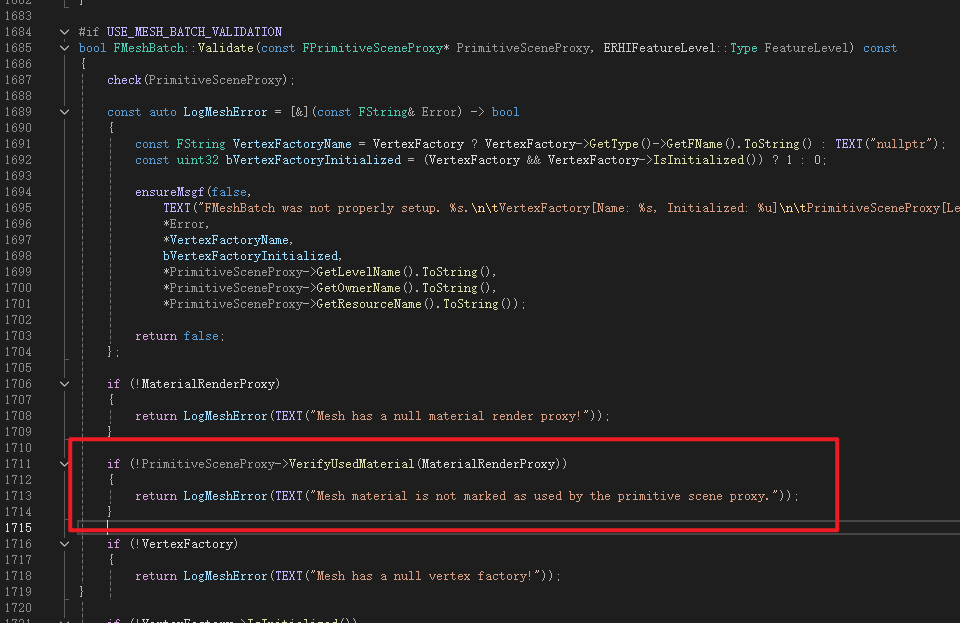

PrimitiveSceneProxy实际上就行渲染数据的类型，内部负责处理存储一些渲染数据 开启逐材质的覆层材质的世界偏移输入 因为在渲染之前，会进行渲染数据的验证，验证方式在MeshBatch.h中可以找到这个函数声明 函数实现在SceneManagement.cpp中 在往下找就可以找到VerifyUsedMaterial的实现，在PrimitiveSceneProxy.cpp中，因为追加的OverlayMaterial是依赖于Mesh的本身材质的，在渲染验证的时候，本身的材质渲染会在前面先进行验证，通过的会添加进UsedMaterialsForVerification这个数据组中，因为判断的时候不会再次验证在组中的数据，所以我们设置的OverlayMaterial就不会被验证，自然就不会被渲染，所以这里需要进行遍历进行验证

测试和效果预览

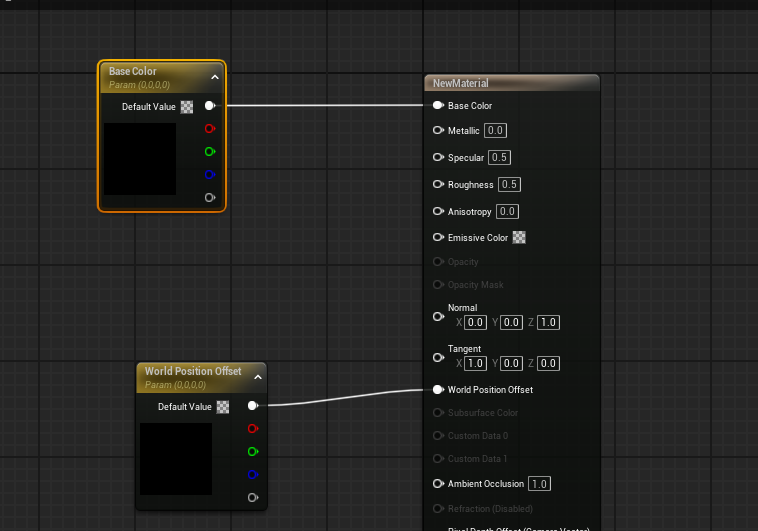

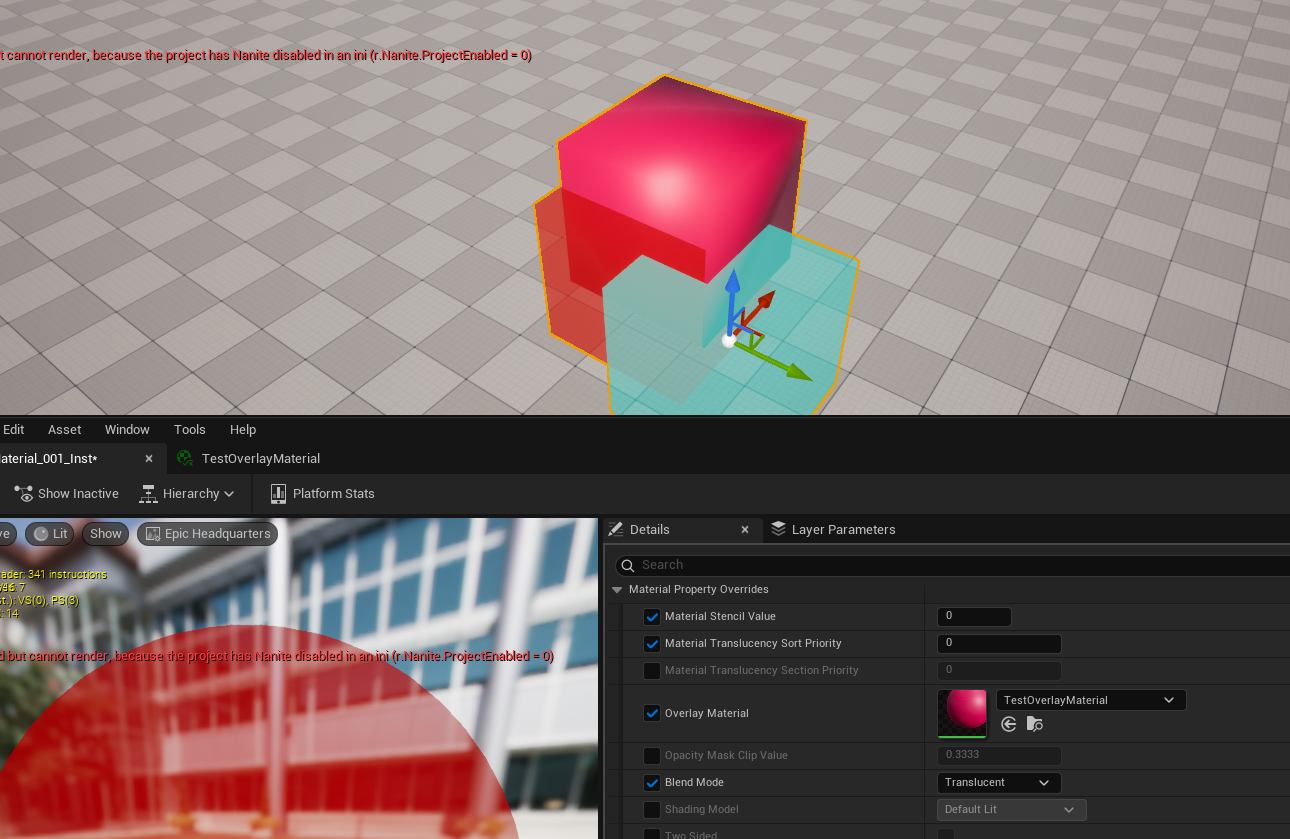

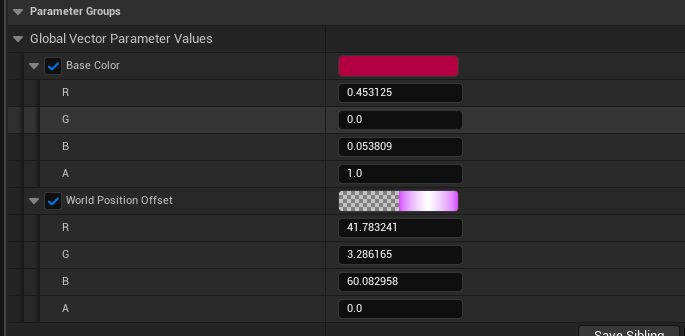

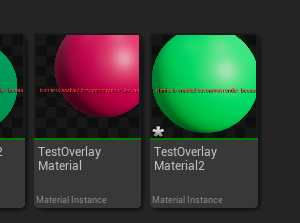

先创建一个带世界偏移的母材质 创建一个实例随意改下参数 这里我创建了两个 先指定红色OverlayMaterial指定到物体材质上，现在就有效果了 然后测试给另一个材质上绿色的覆层材质，效果正常
