Phong

Phong(1975) - 最早的高光模型，也是BRDF的一种。这里需要说明一点，它不是基于物理的光照模型，而是经验模型，Blinn-Phong也是如此。

核心原理及公式

Phong 模型基于完美镜面反射假设： 完美镜面反射指的是：

表面完全光滑（理想化假设）
光线遵循反射定律：入射角 = 反射角
反射方向唯一确定：给定入射方向 L，反射方向 R 只有一个 理论上的完美镜面反射：只有 V = R 时才能看到高光其他方向强度 = 0。 Phong 在反射上做了妥协，它允许控制高光的范围，也就是(R·V)^α中的α来控制宽度

 Specular = Ks × (R · V)^α × LightColor


Ks: 高光颜色/强度
R: 反射光方向
V: 视线方向
α (shininess): 高光锐利度

对于高光部分：

✅ 表面完全光滑
✅ 完美镜面反射
✅ 反射方向由反射定律确定

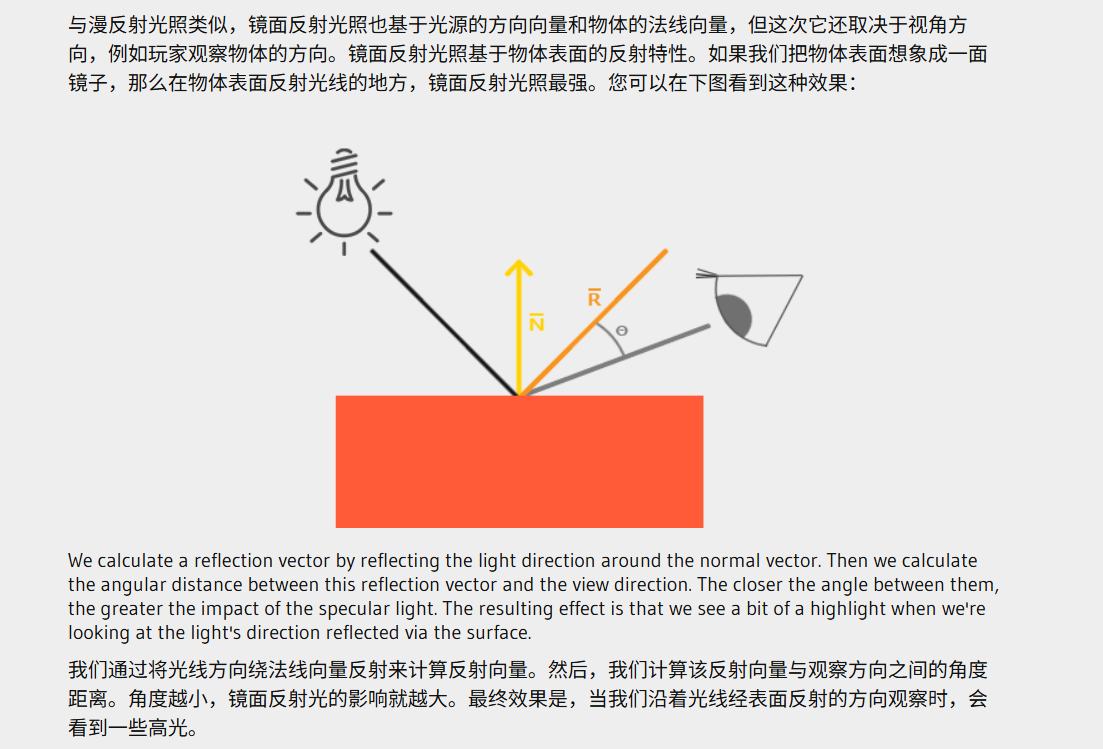

❌ 但允许反射有”宽度”（通过 shininess 控制） 图片来自https://learnopengl.com/Lighting/Basic-Lighting 从图像上来看，当 V 与 R 完全重合时，高光最强（R·V = 1），反之就会衰减，这里其实就是求反射向量R在相机向量V上的投影，也就是R·V作为权重来作为高光衰减范围，使用Shininess（α）作为幂来控制高光集中度，Shininess表示光泽度，Shininess越大表示物体越光滑，高光越集中衰减范围越小。

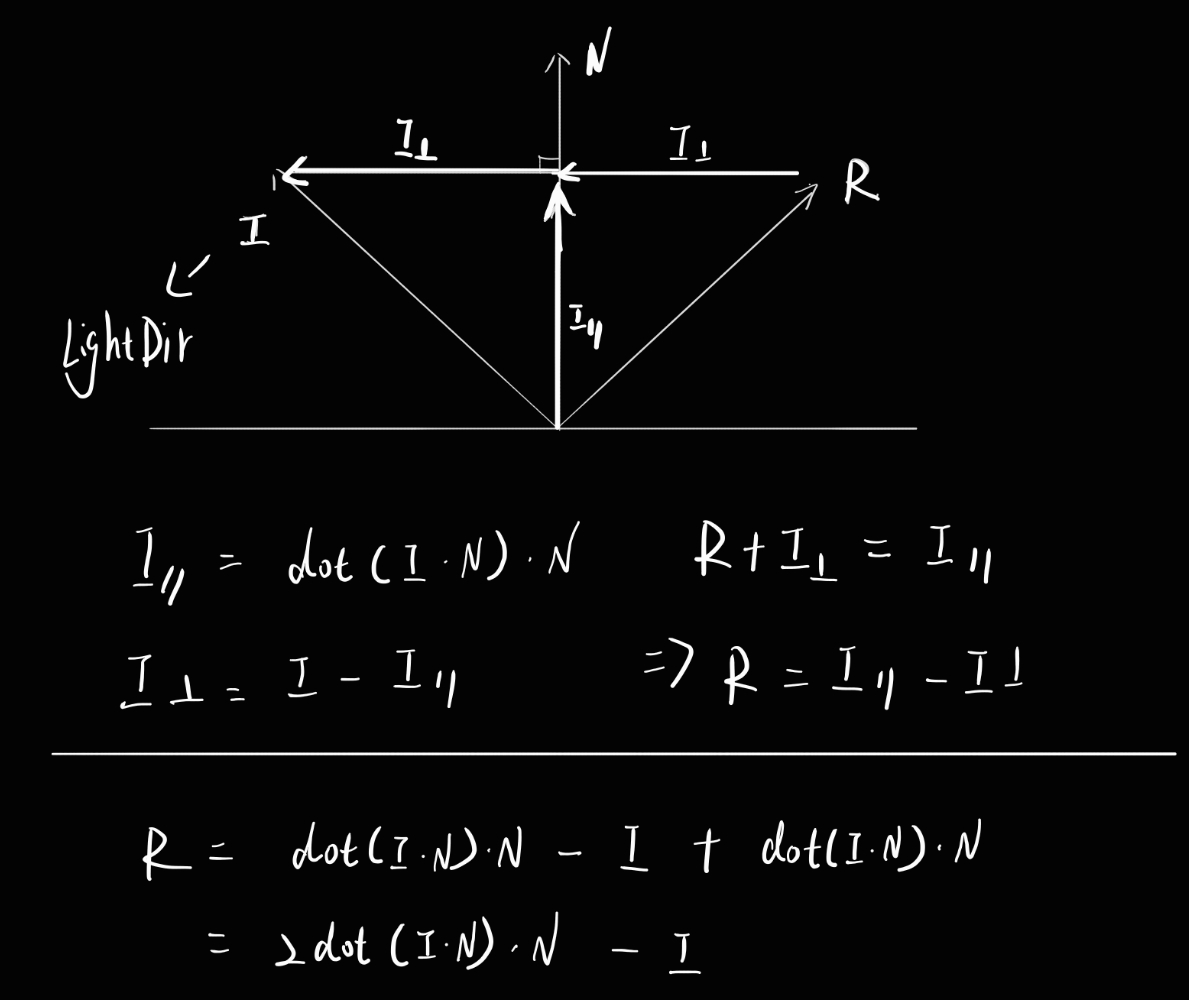

ReflectDir计算

这里需要说明一点，此处光向量是物体指向光源，而非物理上的光源指向物体 下方是手动计算方法 当然引擎中一般是带有这个函数的，所以可以使用自带函数

Blinn-Phong

1975年：Phong Bui Tuong 提出 Phong 模型 1977年：Jim Blinn 提出改进版 → Blinn-Phong

公式

 H = normalize(L + V)
specular = Ks × (N·H)^α × LightColor


为什么有Blinn-Phong

问题 1：因为计算开销问题

 // Phong 需要计算反射向量
float3 R = reflect(-L, N);  // 需要：R = 2(N·L)N - L
float spec = pow(dot(R, V), shininess);


问题 2：数值不稳定

 float RdotV = dot(R, V);


当视角接近掠射角（Grazing angle）时：

     V (几乎平行于表面)
    ↗
   /
  /_____ 表面
  ↑ N

R 和 V 的夹角可能 > 90°
→ dot(R, V) < 0
→ 需要 clamp，但会出现硬边（hard edge）


问题 3：能量不守恒（后来发现）

Phong 模型在掠射角下能量分布不符合物理规律（这在 1977 年还不是主要关注点）。

Blinn-Phong 的核心创新

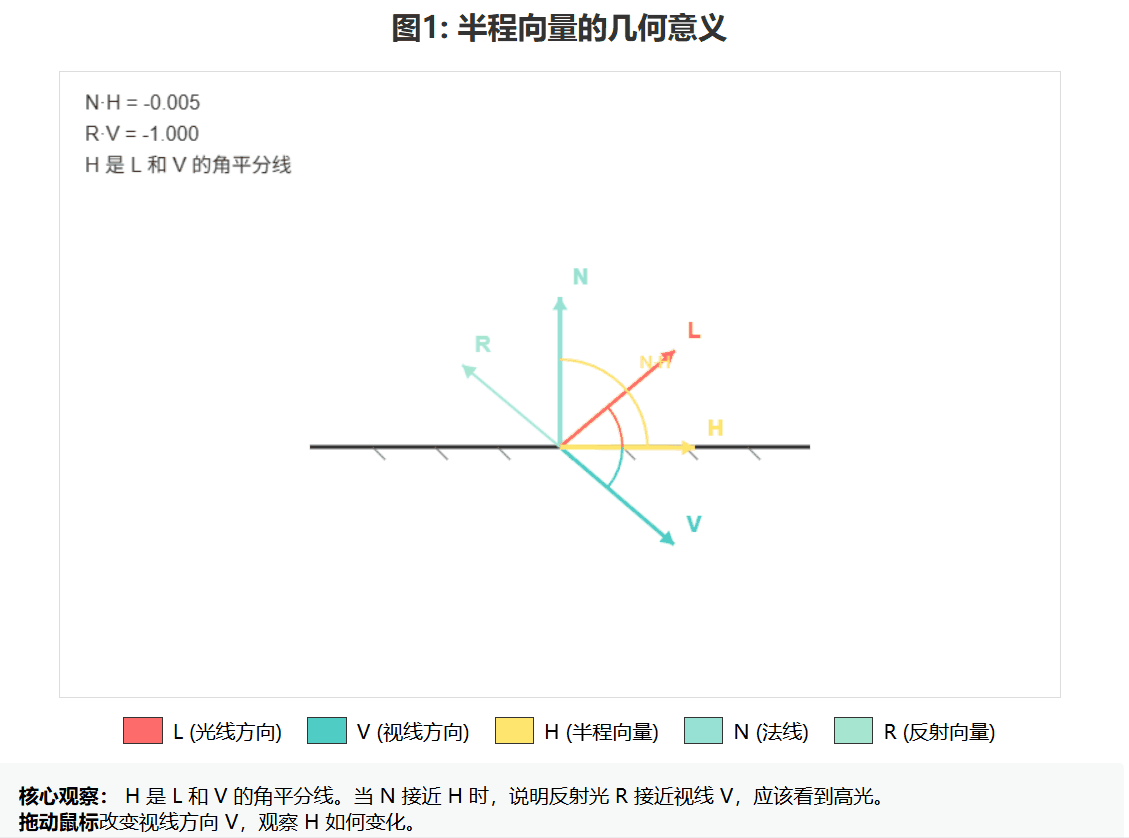

革命性思想：半程向量（Halfway Vector） Jim Blinn 的洞察：与其计算 “R 是否接近 V” 不如计算 “N 是否接近 H” 半程向量就是L+V，视角向量和光线向量相加

Phong vs Blinn-Phong 详细对比

特性	Phong	Blinn-Phong
提出年份	1975	1977
核心计算	R·V	N·H
关键向量	反射向量 R	半程向量 H
计算开销	较高（~8 ALU）	较低（~6 ALU）
性能	基准	快 20-30%
数值稳定性	较差（掠射角）	较好
高光形状	稍大、柔和	稍小、锐利
Shininess 对应	α	~4α
现代引擎采用	较少	广泛（Unity, UE 默认）
硬件友好	一般	更好

Unity代码参考

properties

添加高光颜色，强度，光泽度控制

 _SpecularColor("SpecularColor",color) = (1,1,1,1)
_SpecularIntensity("SpecularIntensity", Range(0,50)) = 1
_SpecularShininess("SpecularShininess", Range(0,10)) = 2
----------
half4 _SpecularColor;
half _SpecularIntensity;
half _SpecularShininess;


appdata

 struct appdata
{
    float4 vertex   : POSITION;
    float3 normal   : NORMAL;   //法线
    float4 tangent  : TANGENT;  //切线
    float2 uv       : TEXCOORD0;
};


v2f

 struct v2f
{
    float4 pos          : SV_POSITION;
    float4 positionWS   : TEXCOORD0;
    float3 normalWS     : TEXCOORD1; //法线
    float3 tangentWS    : TEXCOORD2; //切线
    float3 bitangentWS  : TEXCOORD3; //副切线
    float2 texcoord     : TEXCOORD4;
    UNITY_SHADOW_COORDS(5)
};


vert 顶点着色器

处理数据参考

 v2f vert(appdata v)
{
    v2f o;
    o.pos = UnityObjectToClipPos(v.vertex);
    o.positionWS = mul(unity_ObjectToWorld, v.vertex);
    o.normalWS = UnityObjectToWorldNormal(v.normal);
    o.tangentWS = UnityObjectToWorldDir(v.tangent.xyz);
    //* v.tangent.w处理平台差异
    o.bitangentWS = cross(o.normalWS, o.tangentWS) * v.tangent.w;
    o.texcoord = TRANSFORM_TEX(v.uv,_MainTex);
    TRANSFER_SHADOW(o);
    return o;
}


frag片元着色器

关键代码

PhongSpecular，注意这里取的是光向量的反向，其它的套公式就行

 //Specular
//phong
half3 reflectDir = reflect(-lightWS, pixelNormal);
half phongItem = max(0, dot(reflectDir, viewDir));
half3 phongSpecular = _SpecularColor.xyz * _SpecularIntensity * pow(phongItem, _SpecularShininess) * lightColor;


Blinn-phongSpecular，改为计算半程向量和NoH

 //Blinn-phong
half3 halfDir = normalize(lightWS + viewDir);
half blinnPhongItem = max(0, dot(pixelNormal, halfDir));
half3 blinnPhongSpecular = _SpecularColor.xyz * _SpecularIntensity * pow(blinnPhongItem, _SpecularShininess) * lightColor;


完整代码参考

 float4 frag(v2f i) : SV_Target
{
 //vectors
 float3 positionWS = i.positionWS;
 float3 normalWS = normalize(i.normalWS);
 float3 tangentWS = normalize(i.tangentWS);
 float3 bitangentWS = normalize(i.bitangentWS);
 float3x3 TBN = float3x3(tangentWS, bitangentWS, normalWS);
 half3 lightWS = normalize(_WorldSpaceLightPos0.xyz);
 float3 viewDir = normalize(_WorldSpaceCameraPos - positionWS);
 //tex
 float3 lightColor = _LightColor0.xyz;
 float4 baseCol = tex2D(_MainTex, i.texcoord);
 float3 normalMapData = UnpackNormal(tex2D(_NormalMap, i.texcoord)).xyz;
 normalMapData.xy *= _NormalMapScale;
 //halfLambet
 float3 pixelNormal = normalize(mul(normalMapData, TBN));
 float noL = max(0, dot(pixelNormal, lightWS));
 float halfLambet = noL*0.5 + 0.5;

    //Specular
    //phong
    half3 reflectDir = reflect(-lightWS, pixelNormal);
    half phongItem = max(0, dot(reflectDir, viewDir));
    half3 phongSpecular = _SpecularColor.xyz * _SpecularIntensity * pow(phongItem, _SpecularShininess) * lightColor;
    //Blinn-phong
    half3 halfDir = normalize(lightWS + viewDir);
    half blinnPhongItem = max(0, dot(pixelNormal, halfDir));
    half3 blinnPhongSpecular = _SpecularColor.xyz * _SpecularIntensity * pow(blinnPhongItem, _SpecularShininess) * lightColor;

    //Shadow
    float shadow = SHADOW_ATTENUATION(i);
    //output
    float3 finalColor = baseCol *halfLambet * lightColor *shadow;
    return float4(finalColor, 1);
}
