03_着色模型构建

着色阶段

全局片元着色器中

获取法线和顶点位置

获取ShadowCoord和光线向量

1
2
3
4

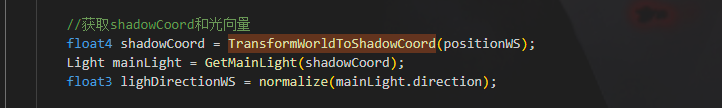

//获取shadowCoord和光向量
float4 shadowCoord = TransformWorldToShadowCoord(positionWS);
Light mainLight = GetMainLight(shadowCoord);
float3 lighDirectionWS = normalize(mainLight.direction);

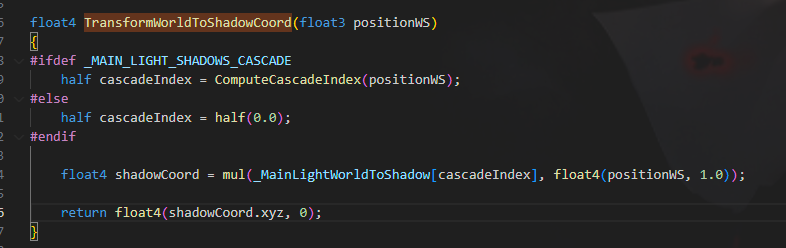

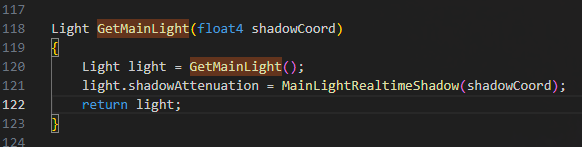

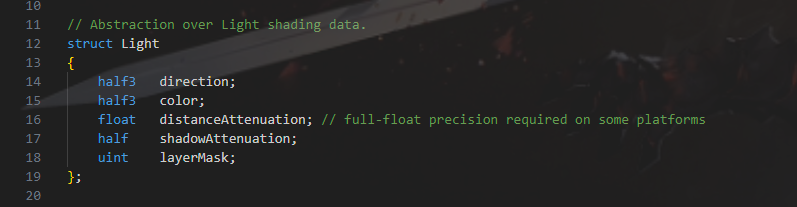

这里的TransformWorldToShadowCoord函数来自于shadow.hlsl文件，函数原型如下 Light结构体在RealtimeLight.hlsl文件中 GetMainlight函数也在RealtimeLight.hlsl文件中

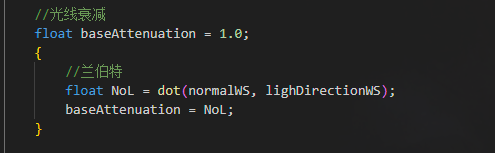

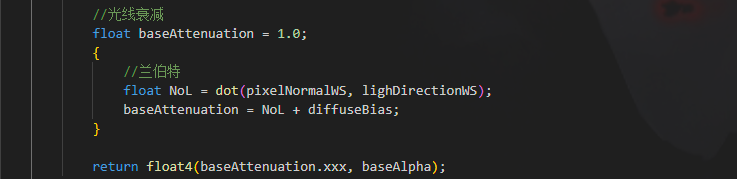

计算光线衰减（兰伯特）

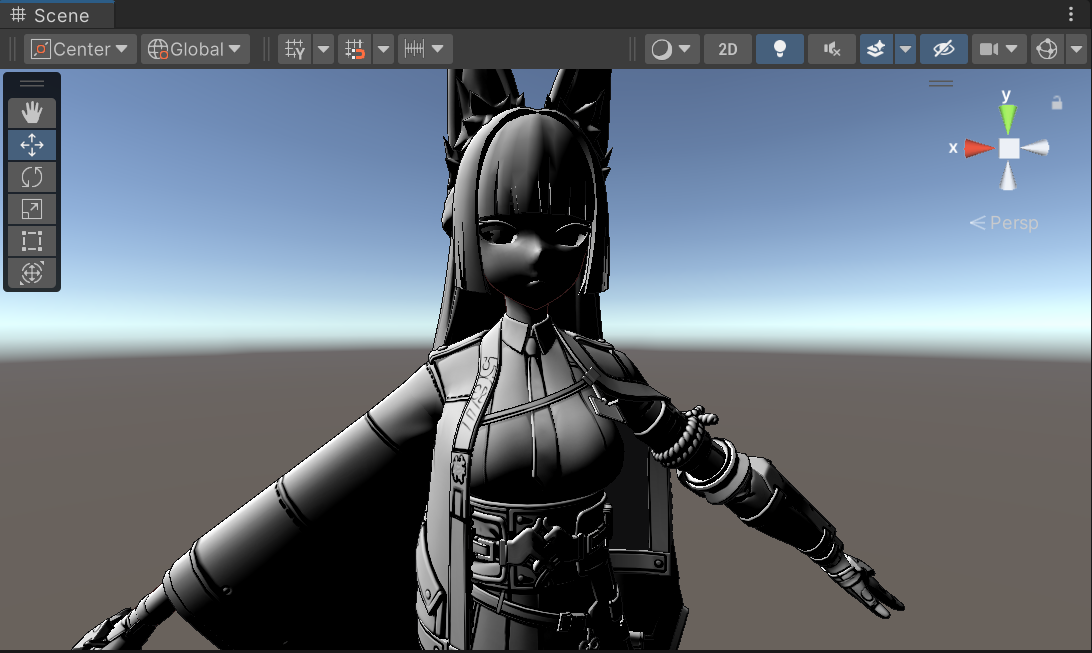

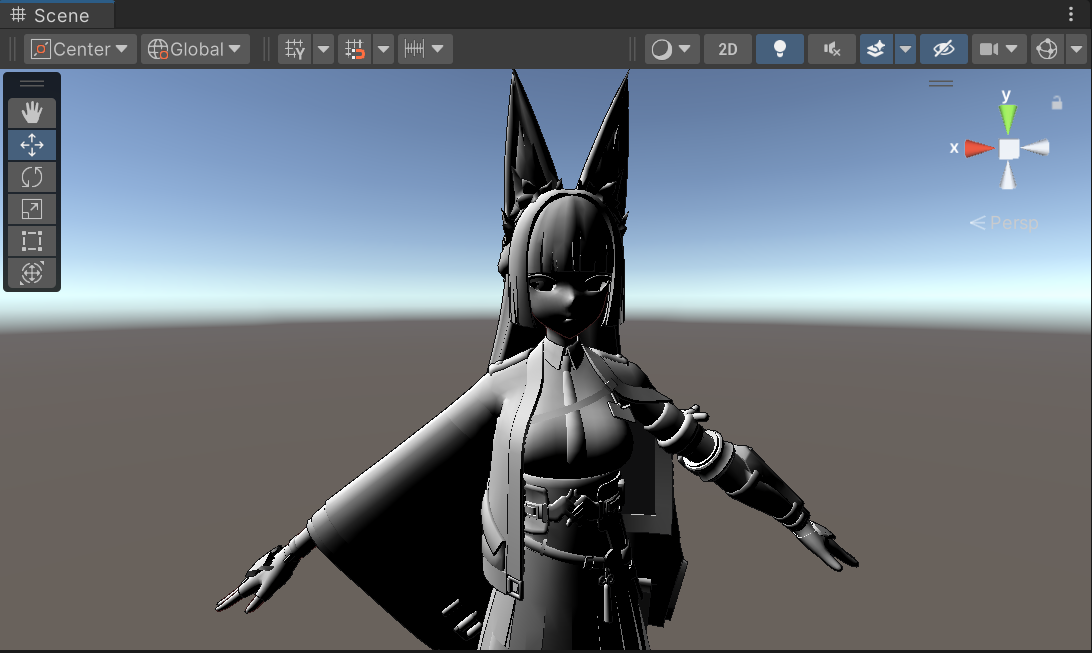

此时将衰减值输出测试

添加法线和漫反射偏移

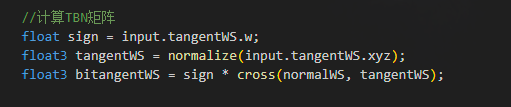

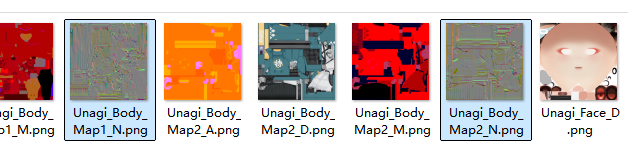

法线贴图是这几张图，法线在RG通道，B通道是漫反射偏移，其实就是增亮暗部的颜色 计算TBN相关参数 sign 是控制法线翻转的值，之前顶点着色器传入的值就存在tangent的w分量中

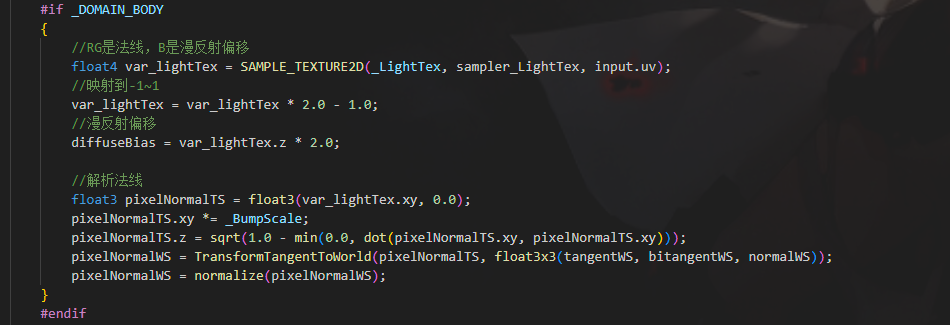

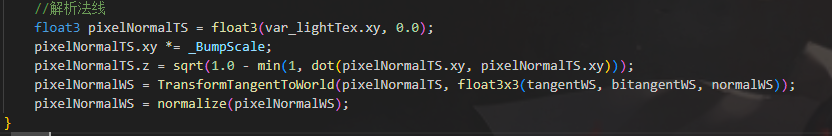

初始化变量 身体部分，进行法线解析和漫反射偏移处理 这里法线只有XY两个值，所以我们需要计算Z向量的值 _BumpScale新增参数控制法线强度 对于法线，各个向量的平方相加应该等于1，由此可以求出Z方向数值 因为浮点计算误差问题X和Y的平方和可能超过1，所以使用Min进行防范 最后使用TBN矩阵进行转换然后归一化 混合输出测试 最后处理一下背面法线

光照分级（重点）

添加分级参数

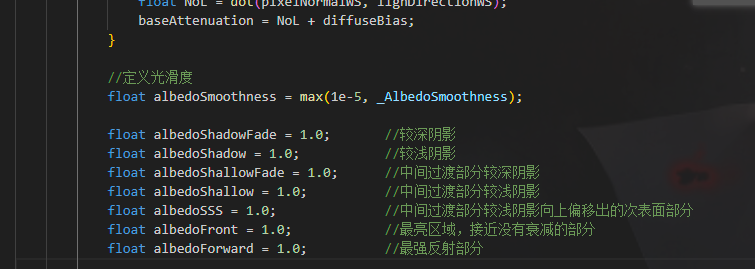

这里设置参数和初始化

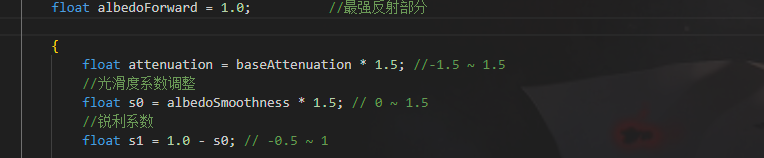

定义光滑系数和锐利系数

锐利系数也可以叫做粗糙度，锐利系数 = 1 - 光滑系数

分级操作

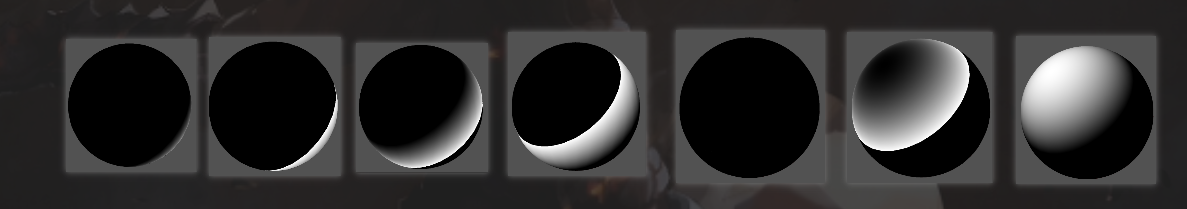

各个分量预览

这里预览均为_AlbedoSmoothness = 0的情况，边缘无过渡

分层着色

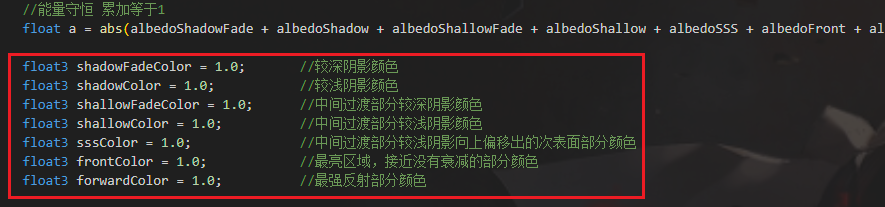

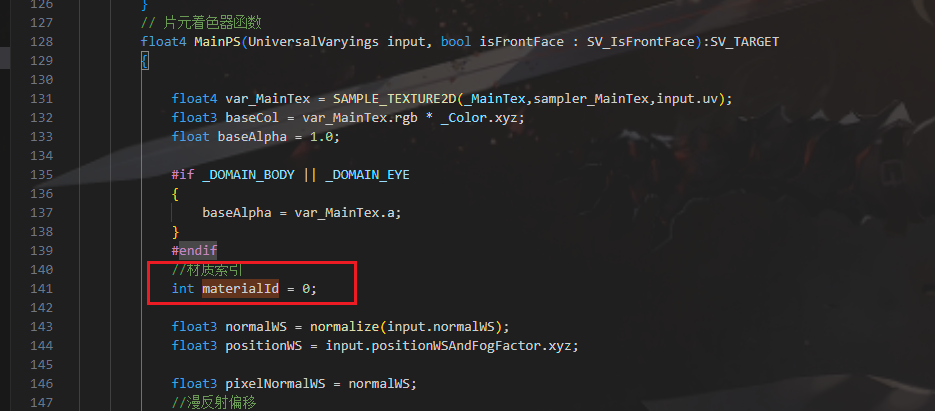

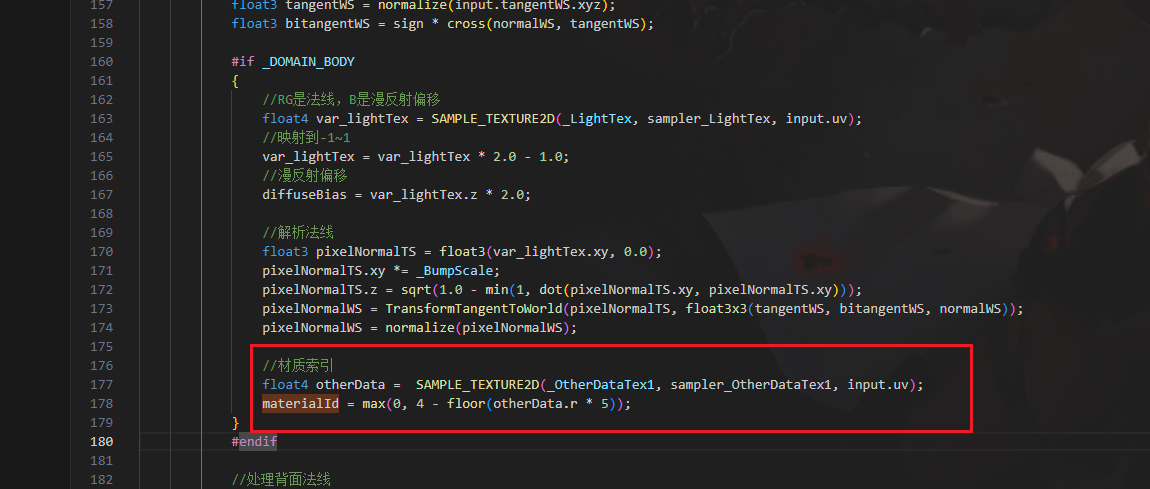

材质ID初始化 读取贴图数据获得材质ID 初始化颜色变量

参数追加

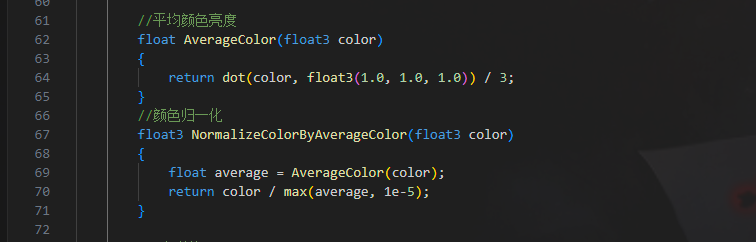

新增函数

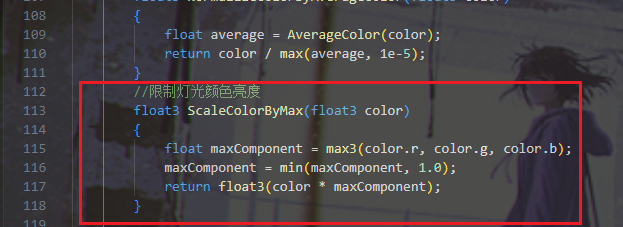

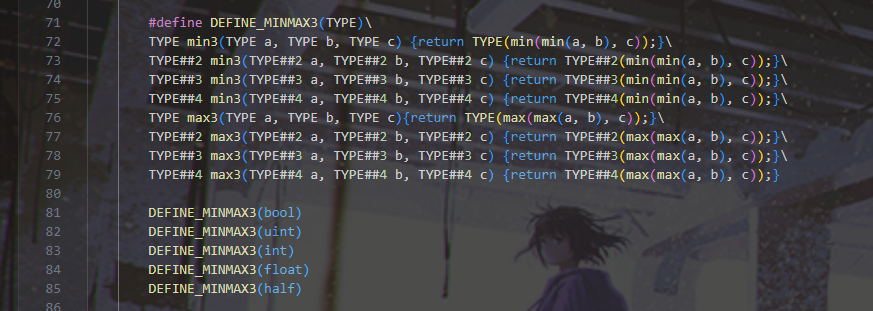

这里对颜色归一化其实是进行提亮操作，根据深度来判断是否提亮，当视角越近亮度就越高，越原就越解决原色 这里对灯光进行压暗操作，当灯光亮度不超过1的时候进行缩放，获得一个低亮度的灯光颜色用于阴影处理，而非阴影部分使用不处理的灯光颜色 三值比较函数宏模版

各分段颜色设置

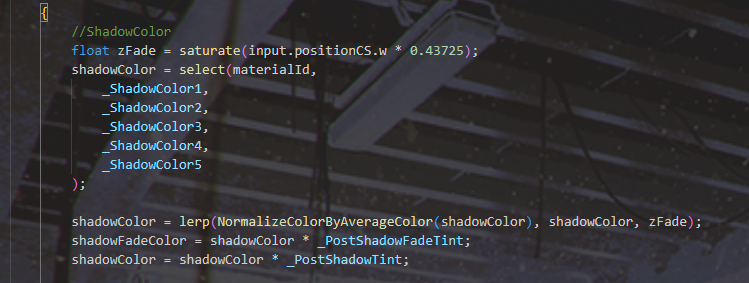

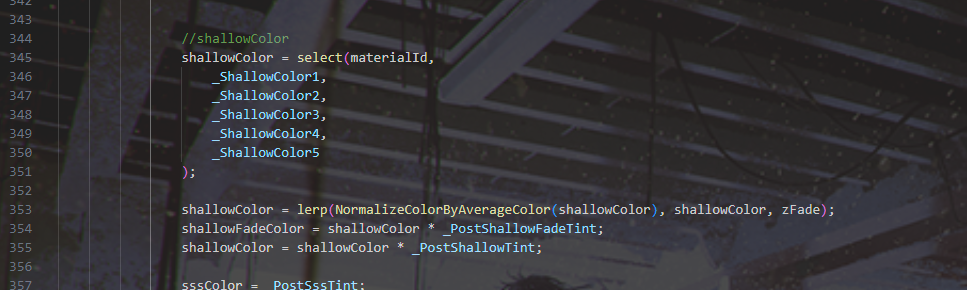

深色阴影颜色根据材质ID判断进行设置，同时使用深度进行控制远近阴影颜色的亮度，越近越亮，越远越暗，同时新增参数控制阴影底色 浅色阴影相同处理 SSS颜色和光照亮色直接进行设置底色，反射颜色ForWardColor直接给1.0白色就行

混合颜色

1
2
3

float3 lightColorScaledByMax = ScaleColorByMax(lightColor);
float3 albedo = (albedoForward * forwardColor + albedoFront * frontColor + albedoSSS * sssColor) * lightColor;
albedo += (albedoShadowFade * shadowFadeColor + albedoShadow * shadowColor + albedoShallowFade * shallowFadeColor + albedoShallow * shallowColor) * lightColorScaledByMax;


将每个分段的权重系数乘上颜色然后和灯光颜色进行混合，这里光照部分直接和灯光颜色混合相乘，阴影部分需要和压暗过的灯光颜色相乘

颜色参数

PostShadowTint： CDCDCDFF PostShadowFadeTint： CDCDCDFF PostShallowTint： E6E6E6 PostShallowFadeTint： E6E6E6 PostSssTint： FFF1E6 PosFrontTint：FFFFFF 面部 ShallowColor1 ：EEDDDD ShadowColor1 ：DDBFBF 头发，饰品 ShallowColor1 ：EEDDDD ShallowColor2 ：A7A3B9 ShallowColor3 ：DAE3E8 ShallowColor4 ：E6BEBD ShallowColor5 ：E6D4DF

ShadowColor1 : DDBFBF ShadowColor2 : 66637B ShadowColor3 : ABB4CE ShadowColor4 : B48B8C ShadowColor5 : CCACBA 服装 ShallowColor1 ：B9BFD1 ShallowColor2 ：DFE8ED ShallowColor3 ：E6CEBF ShallowColor4 ：9C94BC ShallowColor5 ：93A0B2

ShadowColor1 : 8685AB ShadowColor2 : BAC3E0 ShadowColor3 : CCA586 ShadowColor4 : 8780AG ShadowColor5 : 637082

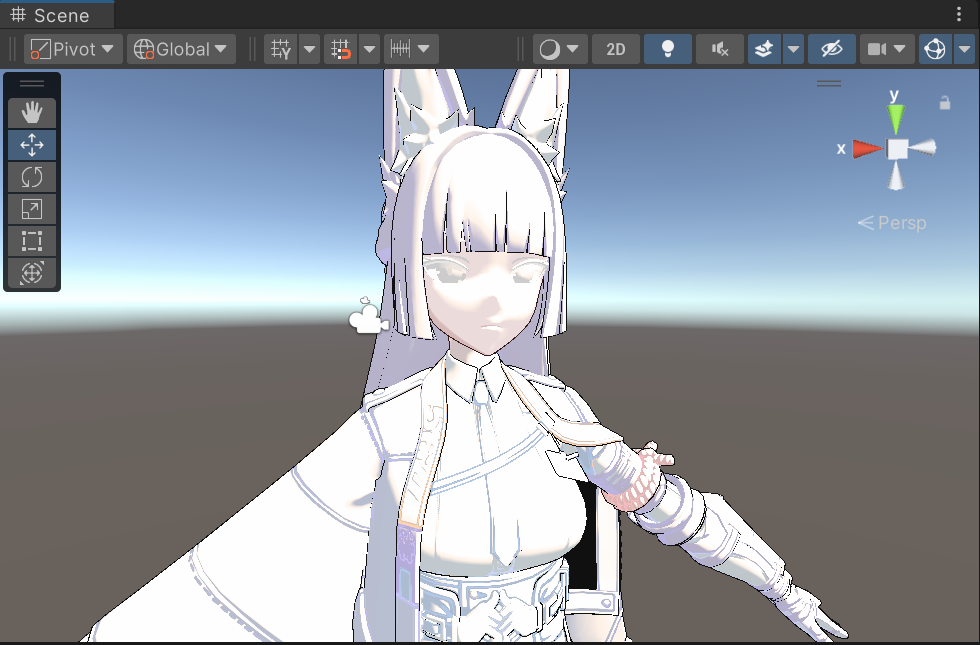

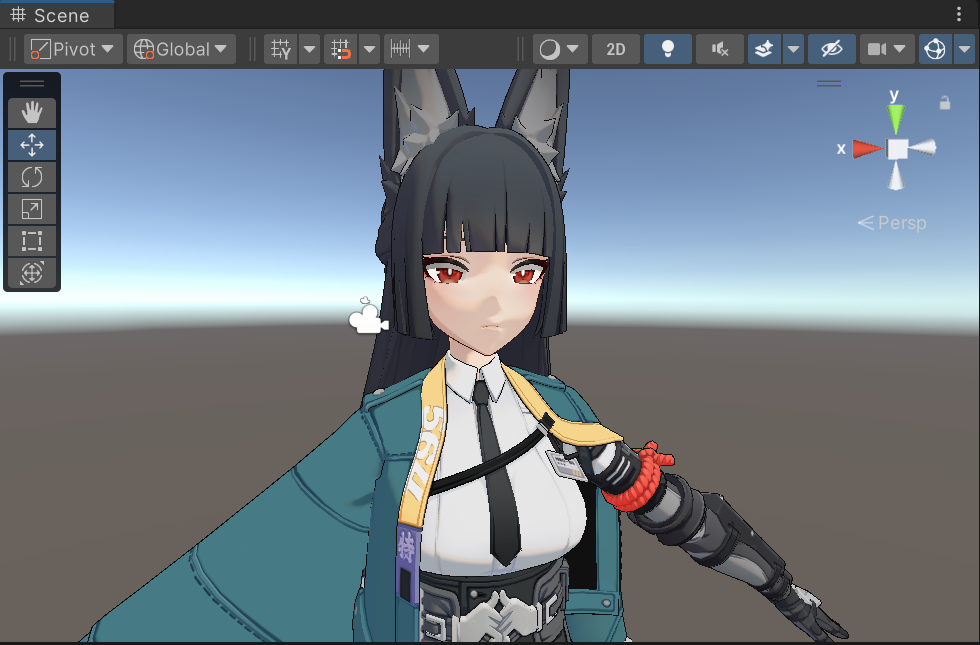

当前预览

乘上基础颜色
